4
CONTENU DE LA BOÎTE
Haut-parleur TRUESONIC
Câble d'alimentation
Guide d’utilisation simplifié
Consignes de sécurité et informations concernant la garantie

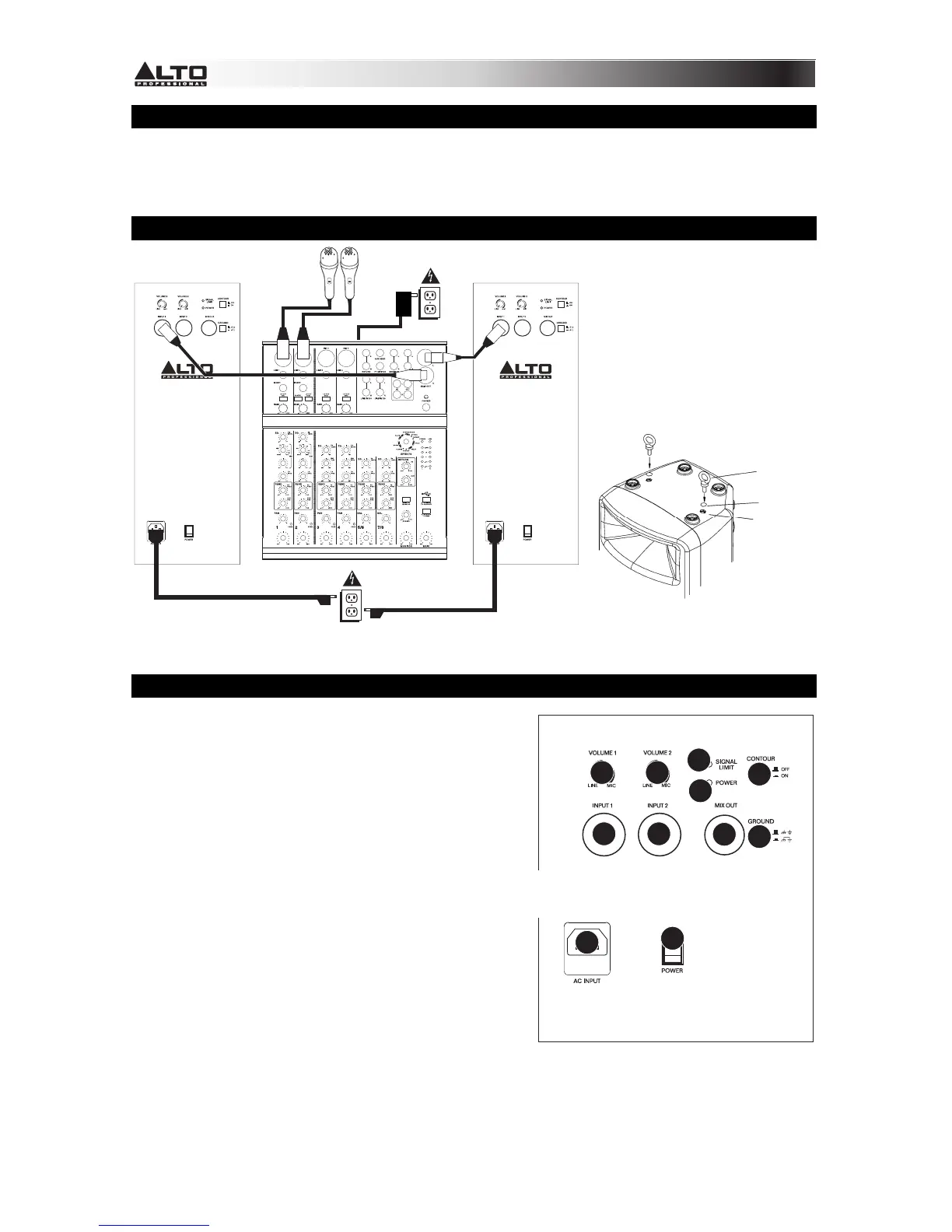

SCHÉMA DE CONNEXION / INSTALLATION
CARACTÉRISTIQUES DU PANNEAU ARRIÈRE
1. ENTRÉE D’ALIMENTATION – Branchez le câble
d’alimentation inclus à cette entrée et branchez l’autre
extrémité à une source d’alimentation électrique.
Assurez-vous que l’interrupteur de mise en marche est
réglé sur « Off » lorsque vous branchez/débranchez le
câble d’alimentation.
2. INTERRUPTEUR D'ALIMENTATION Met l’appareil
sous et hors tension. Assurez-vous que le bouton du
volume soit complètement fermé (« zéro ») avant de
mettre le haut-parleur sous tension.
3. DEL D’ALIMENTATION – S’allume lorsque le haut-
parleur est sous tension..
4. VOLUME – Ce bouton permet d’ajuster le volume des
haut-parleurs.
5. ENTRÉE – Utilisez un câble TRS ou XLR de ¼ po (non
inclus) pour brancher une source audio à cette entrée.
6. SORTIE MIXAGE – Utilisez un câble XLR standard
(non inclus) pour brancher cette sortie à l’entrée d'un
autre haut-parleur, tel qu’un autre haut-parleur
TRUESONIC.
7. DEL D'ÉCRÊTEMENT – S’allume pour indiquer
l’écrêtement du signal. Si la DEL clignote ou s’allume de façon constante, diminuez le volume de la
source audio.
8. CONTOUR – Lorsque cette touche est enfoncée, les basses et hautes fréquences sont accentuées de
+3 dB. Désactivez pour un son plus plat pour les prestations ou pour optimiser la puissance de sortie.
9. INTERRUPTEUR DE MISE À LA TERRE – Appuyez sur cet interrupteur pour réduire les bruits
indésirables.
* Remarque : Microphones, câbles, console de mixage, non inclus.
Console de
mixage *
Alimentation électrique
Alimentation électrique
Microphones*
Haut-parleur
Haut-parleur
Boulon à
œil
Housse de
protection
Point
d’ancrage
Exemple :
INSTALLATION:
Ce haut-parleur doit être installé sur un
pied sur le plancher, en fonction de son
poids maximum, ou suspendu par ses
points d’ancrage (M10 x 1,5 PH, 30 mm de
longueur) (Consultez l’image). Nous NE
RECOMMANDONS PAS de suspendre
plusieurs haut-parleurs ensemble.
1
2
3
44
55
6
7
9
8

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Alto ts115a truesonic and is the answer not in the manual?

Alto ts115a truesonic Specifications

Power IconPower
output power continuous400 W
output power peak800 W
power supply voltage100-120V/220-240V
power supply frequency50/60 Hz
inrush current at initial switch-on3.61 A
inrush current after power supply interruption3.91 A
Audio Specifications IconAudio Specifications
crossover frequency2 kHz
max SPL continuous122 dB
max SPL peak125 dB
frequency response48 Hz – 18 kHz
Driver Specifications IconDriver Specifications
low frequency driver size15" (381 mm)
low frequency voice coil2" (51 mm)
high frequency driver size1" (25 mm)
Connectivity IconConnectivity
input connector1/4" TRS or XLR
link connectorXLR
Weight and Dimensions IconWeight and Dimensions
dimensions (H x W x D)26.7" x 16.9" x 15.2" (679 mm x 430 mm x 385 mm)
weight48.6 lbs (22 kg)
