Alto ts115a truesonic User Manual

7
INHOUD VAN DE DOOS
• TRUESONIC luidspreker
• Stroomkabel
• Snelstartgids
• Veiligheidsvoorschriften & boekje met informatie over de garantie

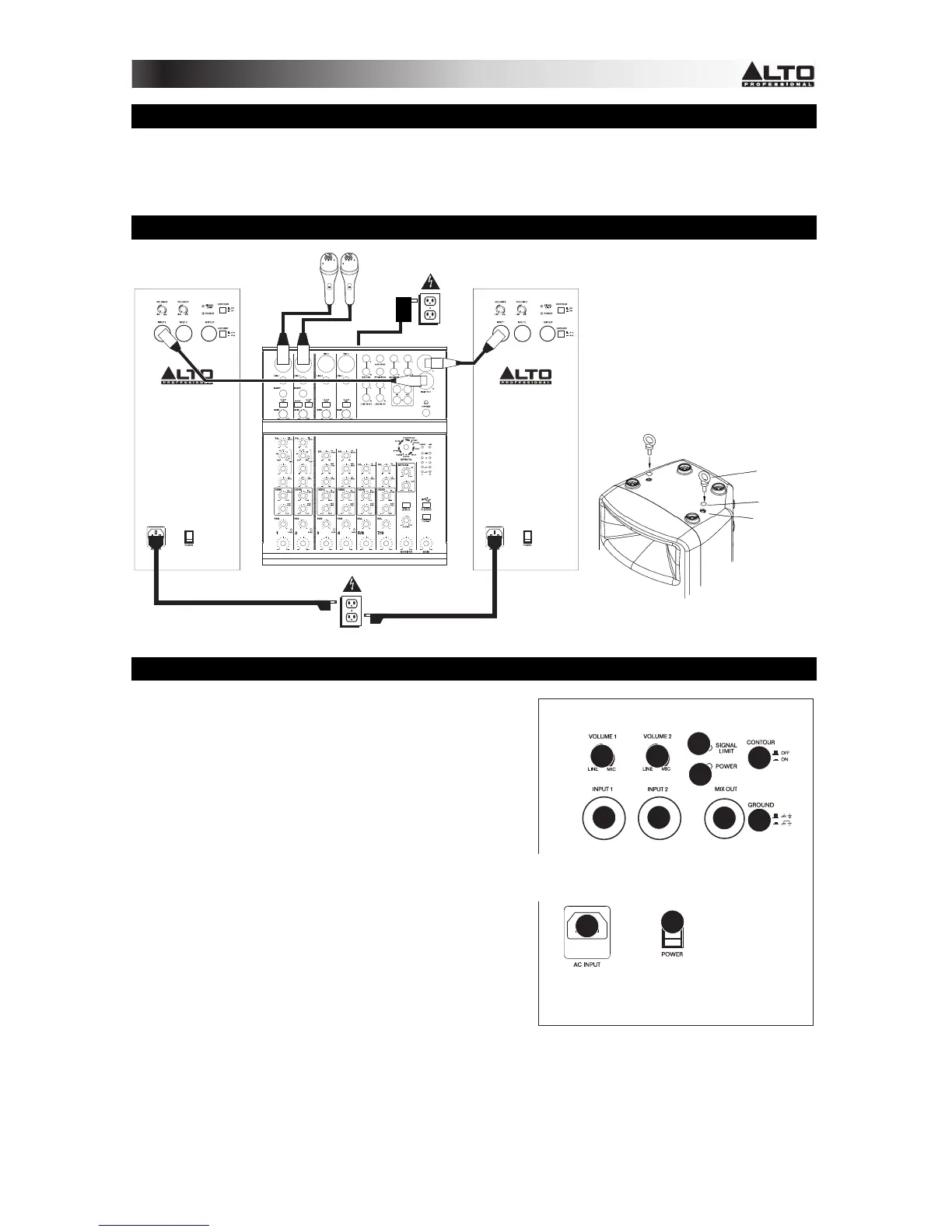

VERBINDINGSDIAGRAM / INSTALLATIE
OVERZICHT ACHTERPANEEL
1. POWER INPUT – Sluit de meegeleverde stroomkabel
aan op deze ingang en sluit het andere uiteinde van de
kabel aan op een stroombron. Zorg ervoor dat de
POWER-schakelaar van de luidspreker op "off" staat bij
het aansluiten en loskoppelen van de kabel.
2. POWER SWITCH – Schakelt de luidspreker aan/uit.
Zorg ervoor dat de VOLUME-knop op "nul" staat voor
het inschakelen.
3. POWER LED – Brandt wanneer de luidspreker is
ingeschakeld.
4. VOLUME – Draai deze knop om het luidsprekervolume
aan te passen.
5. INPUT – Gebruik een standaard 1/4" TRS- of XLR-
kabel (niet meegeleverd) om uw geluidsbron op deze
ingang aan te sluiten.
6. MIX OUT – Gebruik een standaard XLR-kabel (niet
meegeleverd) om deze aansluiting te verbinden met de
ingang van een andere luidspreker (bijv. een andere
TRUESONIC-luidspreker).
7. SIGNAL LIMIT LED – Gaat branden wanneer het
audiosignaal, verzonden naar de luidspreker, begint te
"clippen" of vervormd is. Als dit lampje vaak of gestaag brandt, verlaag dan het volume van uw
geluidsbron.
8. CONTOUR – Deze schakelaar activeren (indrukken) om lage en hoge frequenties met +3 dB te
versterken. De schakelaar uitzetten voor een vlakkere respons tijdens live uitvoeringen of voor een
maximale output.
9. GROUND SWITCH – Druk op deze schakelaar om brom of ruis te verminderen.
*Opmerking: Microfoons, mengpaneel en kabels zijn niet inbegrepen.
Mengpaneel*
Stroom
Stroom
Microfoons*
Luidspreker
Luidspreker
Oogbout
Stofkap
Ophangpunt
Voorbeeld:
INSTALLATIE:
Deze luidspreker dient te worden
geplaatst op een vloerstatief aangepast
aan het maximumgewicht, of opgehangen
aan zijn ophangpunten (M10 x 1.5PH, 30
mm lengte) (zie afbeelding als voorbeeld).
Wij raden u NIET aan meerdere
luidsprekers in een verticale opstelling op
te hangen.
1
2
3
44
55
6
7
9
8

Alto ts115a truesonic Specifications

Power

output power continuous	400 W
output power peak	800 W
power supply voltage	100-120V/220-240V
power supply frequency	50/60 Hz
inrush current at initial switch-on	3.61 A
inrush current after power supply interruption	3.91 A

Audio Specifications

crossover frequency	2 kHz
max SPL continuous	122 dB
max SPL peak	125 dB
frequency response	48 Hz – 18 kHz

Driver Specifications

low frequency driver size	15" (381 mm)
low frequency voice coil	2" (51 mm)
high frequency driver size	1" (25 mm)

Connectivity

input connector	1/4" TRS or XLR
link connector	XLR

Weight and Dimensions

dimensions (H x W x D)	26.7" x 16.9" x 15.2" (679 mm x 430 mm x 385 mm)
weight	48.6 lbs (22 kg)
