Alto ts115a truesonic User Manual

5
CONTENUTI DELLA CONFEZIONE
• Altoparlante TRUESONIC
• Cavo di alimentazione
• Guida rapida
• Istruzioni di sicurezza e garanzia

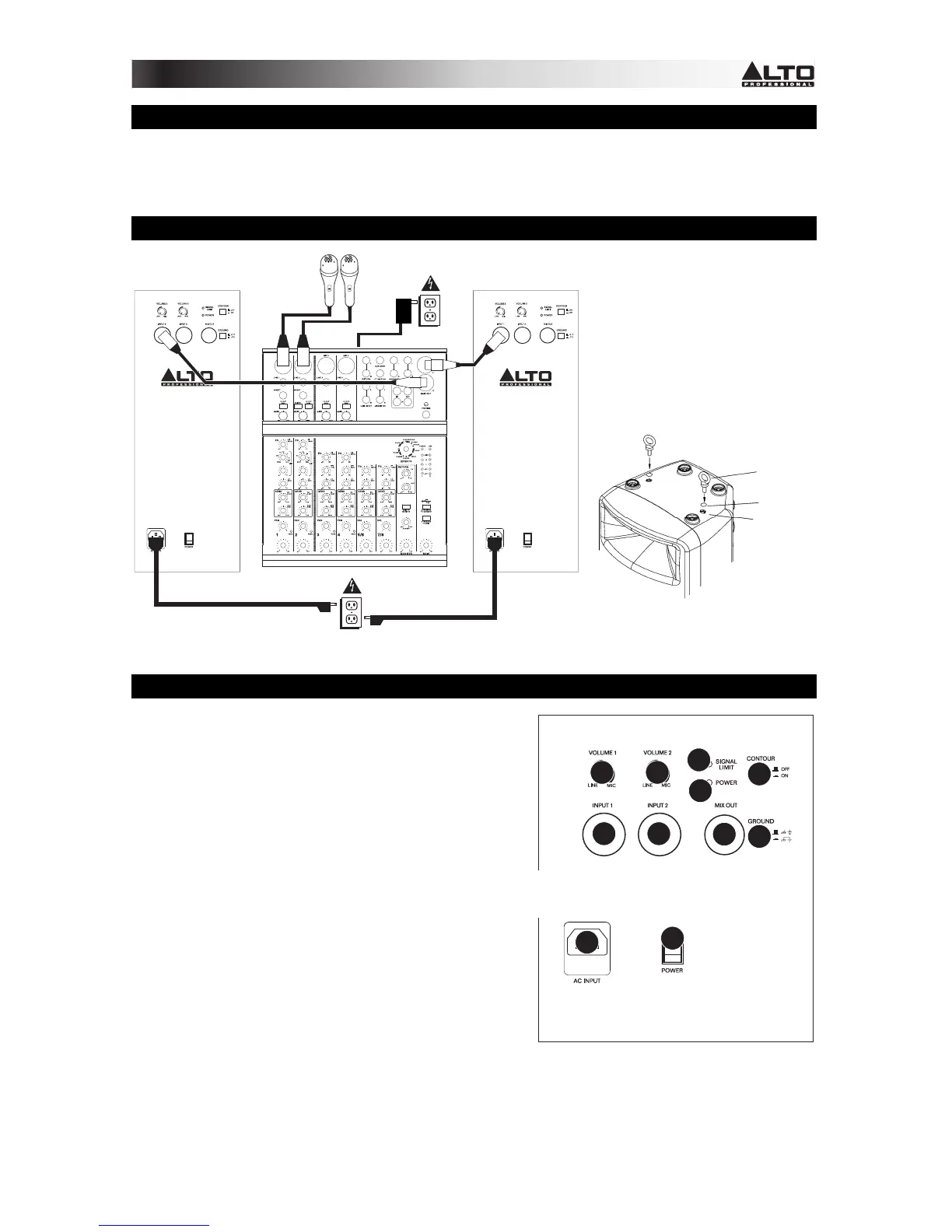

SCHEMA DEI COLLEGAMENTI / INSTALLAZIONE
PANORAMICA PANNELLO POSTERIORE
1. INGRESSO DI ALIMENTAZIONE – Collegare il cavo di
alimentazione in dotazione a questo ingresso, quindi
collegare l’altro capo del cavo stesso ad una sorgente
di alimentazione. Assicurarsi che l'INTERRUTTORE
DI ALIMENTAZIONE dell'altoparlante sia su "off" al
momento di collegare e scollegare il cavo.
2. INTERRUTTORE DI ALIMENTAZIONE (POWER) –
Accende e spegne l'altoparlante. Assicurarsi che la
manopola VOLUME sia impostata su "zero" prima di
accenderlo.
3. LED DI ALIMENTAZIONE – Si illumina quando
l'altoparlante è acceso.
4. VOLUME – Girare questa manopola per regolare il
volume dell'altoparlante.
5. INGRESSO – Servirsi di un cavo standard TRS o XLR
da 1/4" (non in dotazione) per collegare la fonte audio a
questo ingresso.
6. USCITA MIX – Servirsi di un cavo standard XLR (non
in dotazione) per collegare questo jack all'ingresso di
un altro altoparlante (ad es. un altro altoparlante
TRUESONIC).
7. LED LIMITE DI SEGNALE – Si accende quando il segnale audio inviato all'altoparlante "salta" o viene
distorto. Se questa spia si accende spesso o in maniera fissa, ridurre il volume della fonte audio.
8. CONTOUR – Premere questo interruttore per enfatizzare frequenze alte e basse di +3 dB. Disattivare
l'interruttore per una risposta più blanda per prestazioni dal vivo o per il massimo dell'uscita.
9. INTERRUTTORE DI MESSA A TERRA – Premere questo interruttore per ridurre il ronzio o rumore.
* Nota bene: microfoni, mixer, altoparlanti e cavi non in dotazione.
Mixer*
Alimentazione
Alimentazione
Microfoni *
Altoparlante
Altoparlante
Bullone a
occhiello
Coperchio
antipolvere
Punto di
sospensione
Esempio:
INSTALLAZIONE:
Questo altoparlante deve essere
installato su un supporto da pavimento,
in base al suo peso massimo, oppure
appeso servendosi degli appositi punti di
sospensione (M10 x 1,5PH, 30 mm di
lunghezza) (si veda l'immagine di
esempio). NON si consiglia di
sospendere più altoparlanti in verticale.
1
2
3
44
55
6
7
9
8

Alto ts115a truesonic Specifications

Power

output power continuous	400 W
output power peak	800 W
power supply voltage	100-120V/220-240V
power supply frequency	50/60 Hz
inrush current at initial switch-on	3.61 A
inrush current after power supply interruption	3.91 A

Audio Specifications

crossover frequency	2 kHz
max SPL continuous	122 dB
max SPL peak	125 dB
frequency response	48 Hz – 18 kHz

Driver Specifications

low frequency driver size	15" (381 mm)
low frequency voice coil	2" (51 mm)
high frequency driver size	1" (25 mm)

Connectivity

input connector	1/4" TRS or XLR
link connector	XLR

Weight and Dimensions

dimensions (H x W x D)	26.7" x 16.9" x 15.2" (679 mm x 430 mm x 385 mm)
weight	48.6 lbs (22 kg)
