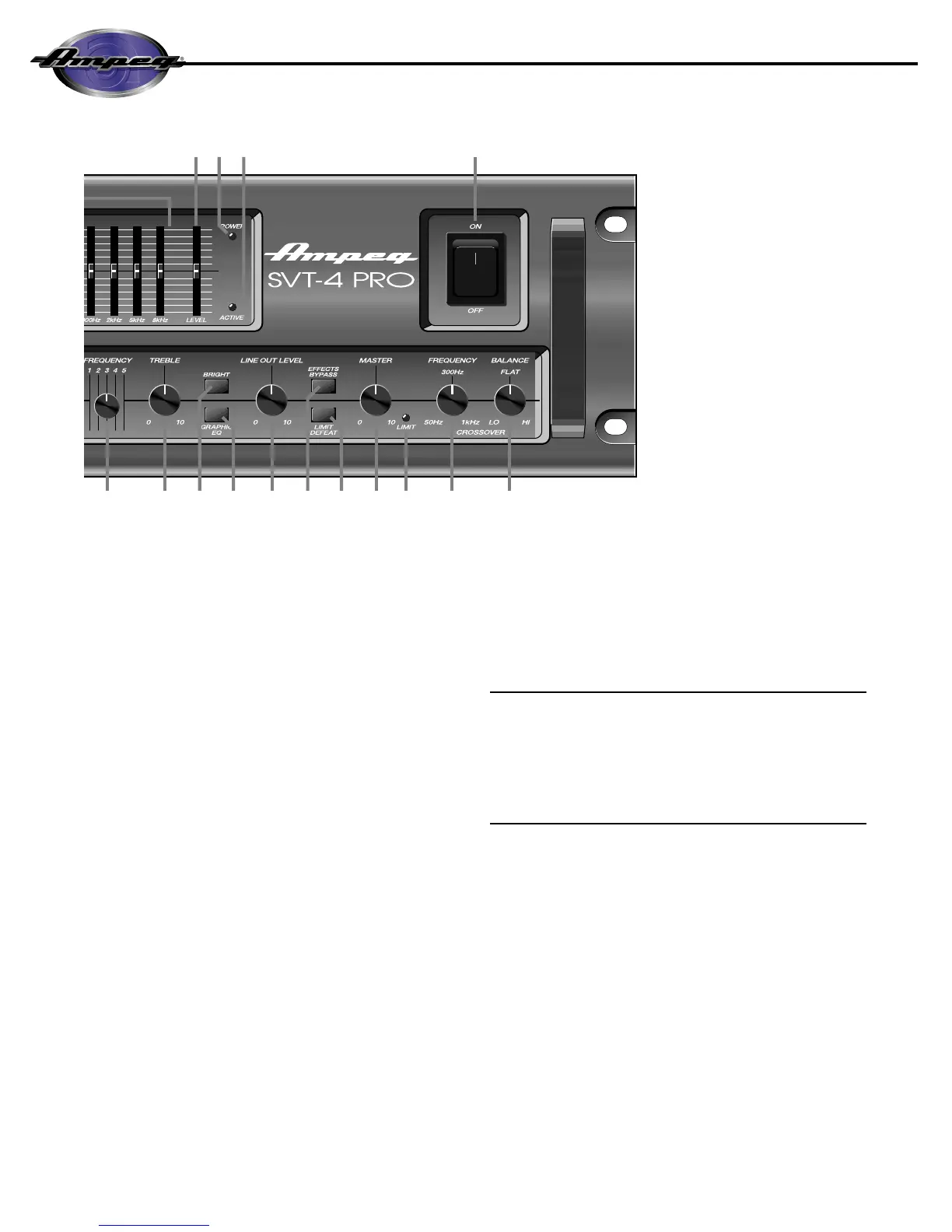

15. EQ GRAFICO: Este interruptor habilita al EQ Gráfico de 9
bandas (véase #23 & #24). El sonido de su bajo sólo se verá
afectado por los ajustes en los controles deslizantes (cursores)
del EQ cuando este interruptor se encuentre hacia ADENTRO
ó se haya oprimido el interruptor de pie. El control del interrup-
tor de pie anula al (tiene preferencia sobre el) interruptor del
panel delantero.
16. NIVEL DE LALBEA AFLIERA: Esto controla la fuerza de
la señal en los “jacks” de Línea Afuera (#40,41,44,45).
17. DERIVACION PARA EFECTOS: Este interruptor, en posi-
ción de ADENTRO, pasa alrededor del Circuito de Efectos. El
interruptor de pie pasa por alto este interruptor.
18. INHIBILITADOR DE LIMITE: El SVT-4 PRO utilizes unas
circuitos limitadores internos que ayudan a conservar limpia la
salida del amplificador de potencia en los niveles extremos de
volumen. (Todos los amplificadores pueden empezar a recortar
sus señales de salida conforme se aproximan a los niveles
máximos de salida, resultando una distorsión potencialmente
dañina a las bocinas.) Este circuito se puede inhabilitar oprim-
iendo este interruptor hacia adentro, lo que puede resultar en
incremento de la potencia de salida, pero con posibilidad de
distorsión. Use discreción cuando toque con el circuito
Limitador desconectado.
19. MAESTRO: Esto controla el nivel general de salida del
amplificador. Para obtener el menor nivel posible de ruido, ponga
el control de Ganancia (#5) en su máxima posición posible y use
este control para obtener el nivel de volumen deseado.
20. DIODO “LED” DE LIMITE: Este LED parpadeará cada vez
que el circuito limitador interno funcione para conservar limpia
la señal de salida del amplificador. Esto indica que el amplifi-
cador se acerca a su salida total y el limitador evita que distor-
sione la señal de salida.
21. FRECUENCIA DE CRUCE: Esto fija el punto de cruce
entre las salidas de Biamplificador Alto y Biamplificador Bajo
cuando se use el amplificador en el modo de biamplificación
(Véase la página 13.)
22. EQUILIBRIO DE CRUCE: Esto ajusta el nivel relativo entre
las señales de frecuencias altas y bajas de biamplificación
cuando se use el amplificador en el modo de biamplificación.
23. EQ GRAFICO DE 9 BANDAS: Estos controles deslizantes
(cursores) le permiten ajustar las frecuencias de salida que se
muestran abajo cada control. La posición central de cada con-
trol está plana; el deslizamiento del control hacia arriba incre-
mentará el nivel de salida de aquella frecuencia; el desliza-
miento del control hacia abajo lo reducirá.
El EQ Gráfico se puede usar de dos maneras: 1) Para afinar su
sonido, hacer pequeños ajustes en las frecuencias deseadas y dejar
prendido el EQ durante toda la sesión. (Esto es muy bueno para adap-
tarse a variaciones en la acústica del salón cuando vaya de un club a
otro, etc.); 2) Para conseguir un sonido diferente por completo, hacer
ajustes más grandes y sólo activar el EQ cuando usted quiera un
sonido de "segundo canal" (como por ejemplo durante solos de bajo).
24. NIVEL: Este es el control del volumen de la salida para el
EQ Gráfico y solamente afecta a la señal cuando el EQ se
encuentre activado. Si la señal del EQ está demasiado suave,
deslice el control de Nivel hacia arriba; si está demasiado fuerte
traiga el control hacia abajo.
25. DIODO "LED" DE PRENDIDO: Este LED brillará con un
color verde cuando el interruptor de Energía (#27) se encuen-
tre PRENDIDO.
26. DIODO “LED” ACTIVO: Este se iluminará cuando el EQ
se encuentre prendido.
27. ENERGIA: Este interruptor de servicio pesado tipo vaivén
aplica la energía eléctrica al amplificador; el amplificador se
PRENDE en la posición hacia arriba, y se APAGA en la posi-
ción hacia abajo.
