BEDIENUNG
Zum Testen von Zweidraht-Steckdosen wird ein
qualitativ hochwertiger Adapter empfohlen.
Bei Zweidraht-Steckdosen werden Erdwiderstand und
Polarität nicht getestet.
1. Vor dem Einstecken des INSP-3 in eine zu
prüfende GFCI (FI)- oder AFCI-Steckdose die Taste
GFCI TEST (FI) oder die Taste AFCI TEST drücken.
2. Den INSP-3 Verdrahtungstester mit dem
gelieferten Netzkabel in eine stromführende
120-V-Wandsteckdose einstecken. Siehe Abb. 1.
3. Das Gerät schaltet sich selbst ein und zeigt die
Testergebnisse an.
4. Die gewünschte SET LOAD-Taste drücken.
Obwohl es keine 10-A-Steckdosen gibt, kann der
Schalter auf 10 A eingestellt werden, um eine geringe
Last zu simulieren, falls Gerät mit schwächerem Strom an
die Leitung angeschlossen wird. Die folgende Abbildung

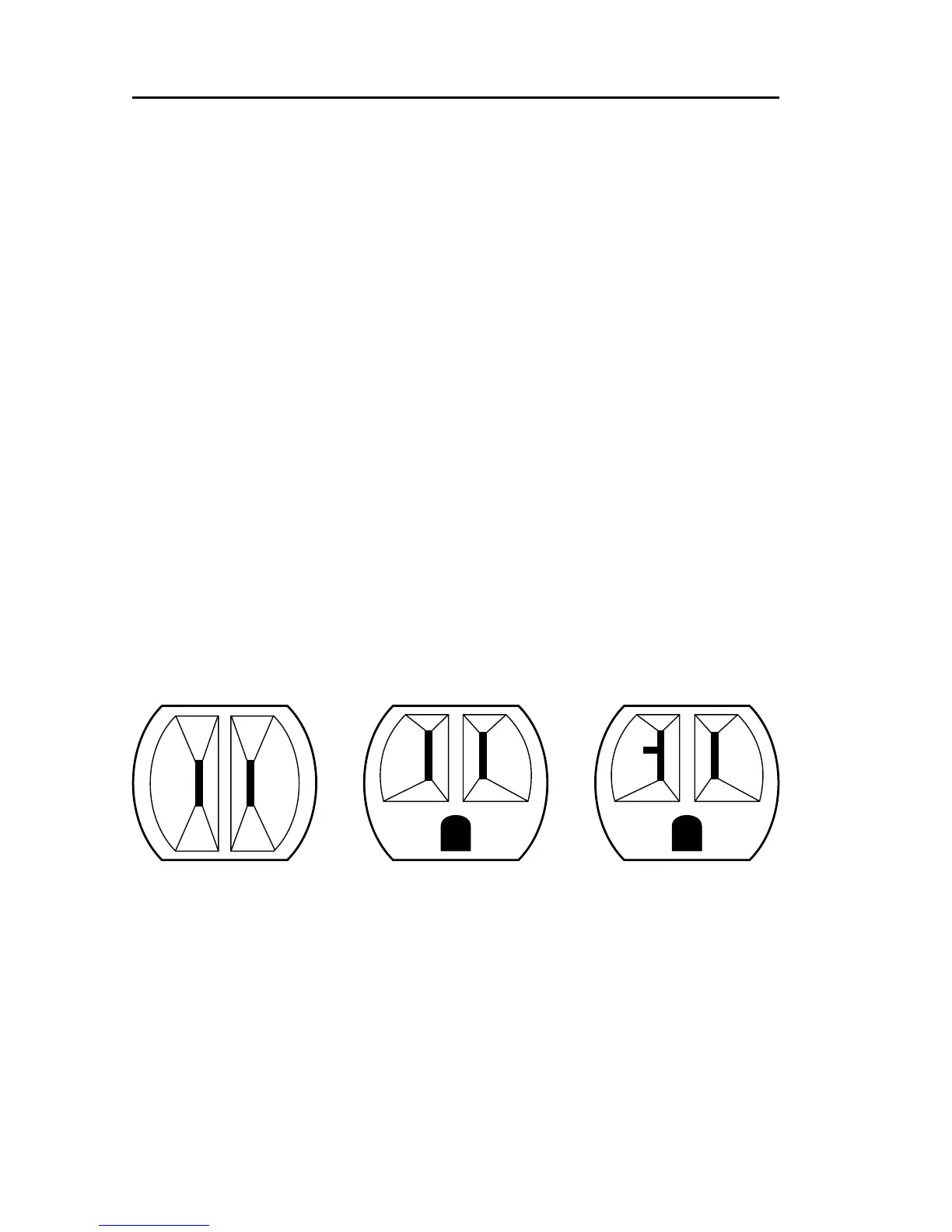

zeigt typische 15-A- und 20-A-Zweidraht-Steckdosen:
ZWEIDRAHT 15 A 20 A
5. Testergebnisse ablesen. Für GFCI (FI) und AFCI
siehe Abb. 4 und Abb. 5.
WICHTIG: Für den Fall, dass der Störlichtbogen-
oder Fehlerstrom-Schutzschalter (AFCI oder
GFCI) nach Drücken des GFCI/AFCI-TEST-
Knopfes nicht automatisch ausgelöst wird,
