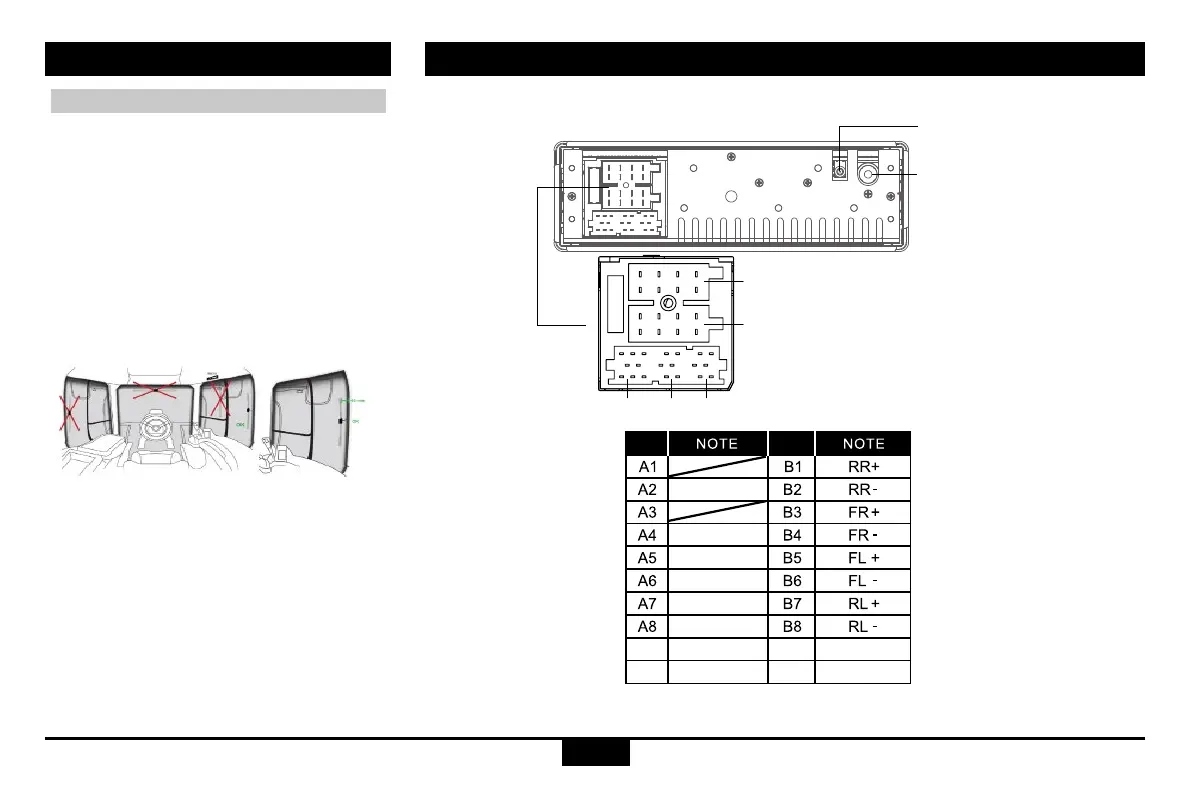

AMS CT412 - Elektrische Anschlüsse

DE-11
DAB Antenne
A
B
C
DE
1
3
5
7
24
68
1
3
5
7
24
68
1
4
36
2
5
1
4
36
2
5
1
4
7
6
3
2
5
8
Mute
BATTERY +
IGNITION/ACC
POWER GROUND
ANTENNA REMOTE
ILLUMINATION
SWRC GND
SWRC+
C5
C6
D1
D4
MIC -
MIC +
NO.NO.
connection step:
First:Insert simultaneously the
A&B connector
Second:Insert simultaneously
the C&D connector
Radio Antenna
DAB Antenna
Elektrische Anschlüsse
Installation der DAB Antenne
Installieren Sie die Antenne
- auf der Windschutzscheibe im Innenraum
des Fahrzeugs
- rechts vom Fahrer aus Sicherheitsgründen
- auf einer festen Oberäche, vermeiden Sie
bewegliche Teile wie Türen, Fenster…
- vertikal und zentriert oben auf der
Windschutzscheibe außerhalb des Sichtfeldes
des Fahrers.
Die komplette Montageanweisung können Sie
über www.ams-diffusion.com herunterladen
