3

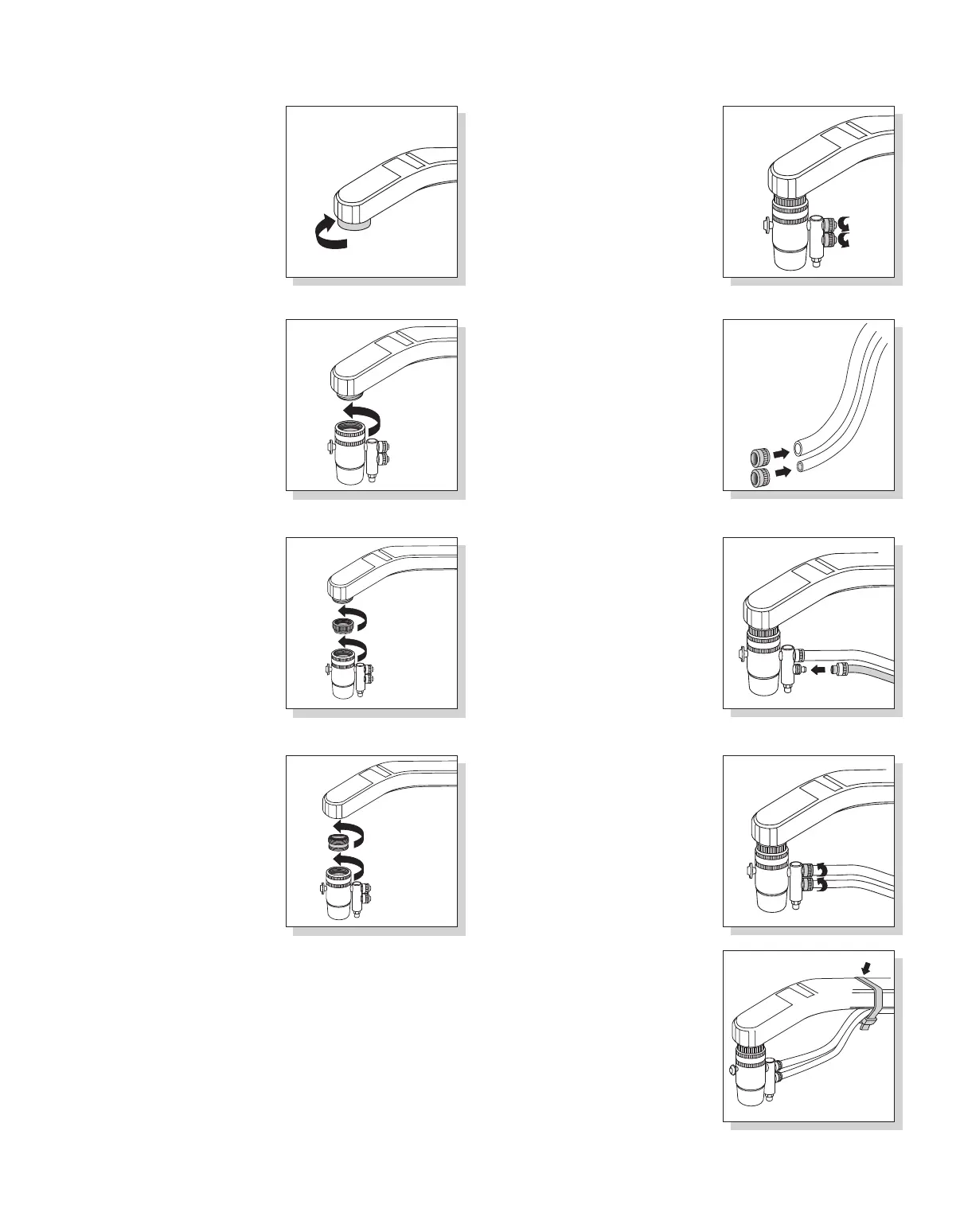

1. Dévissez et enlevez le brise-jet
(tamis) et la rondelle se trouvant à
l’extrémité du robinet (Schéma 2A).
2. Vous disposez de trois options
pour connecter la dérivation au
robinet.
a) Positionnez la dérivation sur
le robinet et serrez à la main
le collet texturé dans le sens
contraire des aiguilles d’une
montre jusqu’à ce qu’il soit
sécurisé (Schéma 3A).
b) Si cela ne marche pas, con-
nectez l’adaptateur texturé
approprié aux fi letages in-
ternes et le brise-jet au bout
du robinet (Schéma 4A).
c) Si le fi letage du robinet
est interne, connectez
l’adaptateur approprié au
fi letage externe au bout du
robinet (Schéma 5A).
1. Dévissez les écrous texturés pour
les enlever (Schéma 6A).
2. Le fi letage faisant face à vous,
poussez le gros écrou sur le gros
tuyau et le petit écrou sur le petit
tuyau (Schéma 7A).
3. Poussez fermement le gros tuyau
dans la grosse barbelure et le
petit tuyau dans la petite barbelure
(Schéma 8A).
4. Vissez les écrous aux barbelures et
serrez à la main (Schéma 9A).
5. Utilisez les attaches pour sécuriser
le tubage au robinet (Schéma 10A).
BRANCHEMENT DE
LA DÉRIVATION
BRANCHEMENT DU TUBAGE
À LA DÉRIVATION
Schéma 3A
Schéma 10A
Schéma 9A
Schéma 8A
Schéma 7A
Schéma 6A
Schéma 5A
Schéma 4A
Schéma 2A
