Amway eSpring - Installation Sous Le Comptoir

7
Cette installation se fait avec un robinet auxiliaire séparé monté sur le comptoir.
Puisque le Purifi cateur d’Eau eSpring
TM
est monté sous le comptoir, cela permet
une utilisation maximale du comptoir et aucun tuyau n’est visible.
REMARQUE : Vous aurez besoin d’une prise électrique pour brancher l’adaptateur
de courant. Si vous avez besoin d’installer une nouvelle prise, l’installation
doit être faite par un électricien agréé ou certifi é selon les lois fédérales, provin-
ciales, étatiques, municipales et locales. Cette prise doit avoir une alimentation
continue pour que le Purifi cateur d’Eau fonctionne correctement. En cas de panne
d’électricité, voir page 13.
AVANT D’INSTALLER
LE ROBINET AUXILIAIRE
La tuyauterie d’eau froide doit être modifi ée pour fournir un tube (plastique ou
métal) de
3
⁄8" de diamètre extérieur (DE) x
1
⁄4" de diamètre intérieur (DI) pour
raccordement au robinet auxiliaire (Schéma 1B).
RECOMMANDATIONS
1. Engagez un plombier si vous n’êtes pas
à l’aise pour installer le robinet.
2. Vous aurez besoin de connaître le
type et la taille du tube ou du tuyau
se trouvant entre la canalisation
d’alimentation en eau froide et le
robinet de la cuisine. Prenez une
photo numérique de la canalisa-
tion d’alimentation en eau froide en
guise de guide lorsque vous irez à la
quincaillerie pour acheter les pièces
appropriées pour l’installation.
3. Installez un té sur la canalisation d’alimentation en eau froide et une vanne
d’arrêt séparée avant de connecter le robinet auxiliaire (Schéma 1B). Ceci
permettra de rincer et de nettoyer le Purifi cateur d’Eau lors des change-
ments de cartouche.
a. Tous les raccords et les valves doivent être approuvés pour une utilisa-
tion dans les applications d’eau potable.
b. Vous devez acheter des viroles en plastique pour raccorder les tubes de
plastique aux raccords de compression en métal (assortis de viroles en
métal pour un raccord à un tube en métal).
Pièces pour l’installation avec robinet
auxiliaire (Schéma 2B) :
a. Bec du robinet auxiliaire
b. Corps du robinet auxiliaire avec tuyaux
rouge, vert et bleu, joint d’étanchéité en
mousse, écrou à oreilles
c. Raccord avec régulateur de débit
REMARQUE : Le raccord doit être utilisé
pour toutes les installations.
Outils nécessaires (non inclus):
• Stylo
• Clés à fourche de
3
⁄8" (10 mm) et
7
⁄8" (22 mm) ou une clef à mollette
Crescent
Outils facultatifs :
• Perceuse
• Scie à trous 1 ¼" (32mm) – 1
1
⁄2"
(38mm)
INSTALLATION SOUS LE
COMPTOIR
AVANT D’ENTREPRENDRE L’INSTALLATION, LISEZ ATTENTIVEMENT LES
INSTRUCTIONS ET ASSUREZ-VOUS D’AVOIR TOUTES LES PIÈCES ET
OUTILS NÉCESSAIRES.
GREEN
B
L
U
E
RED

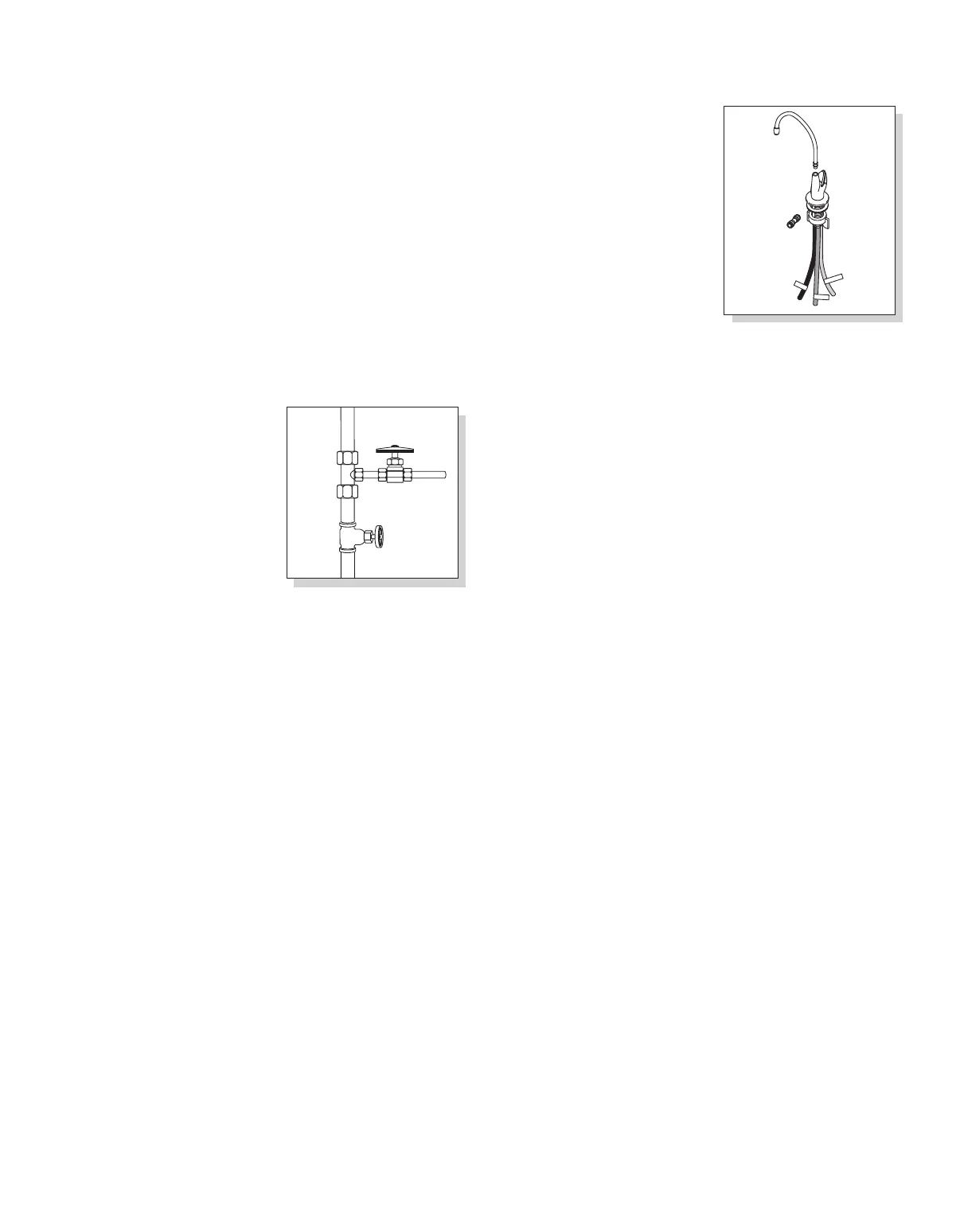

Schéma 1B
Schéma 2B
a
c
b
