Amway eSpring - Instalación Debajo del Mostrador

Esta instalación utiliza un Grifo auxiliar independiente montado en el mostrador.
Con el Purifi cador de agua eSpring
TM
debajo del mostrador, esta instalación per-
mite el uso máximo del espacio del gabinete y no queda ninguna tubería visible.
NOTA: Necesitará una salida eléctrica para conectar el adaptador de energía.
Si necesita instalar una nueva salida eléctrica, la instalación la debe hacer un
electricista autorizado o certifi cado en conformidad con las leyes federales,
provinciales, estatales, municipales y locales. Esta sal ida eléctrica debe tener
corriente continua para que el Purifi cador de agua funcione correctamente. En
caso de haber un apagón eléctrico, vea la página 13.
ANTES DE INSTALAR EL
GRIFO AUXILIAR

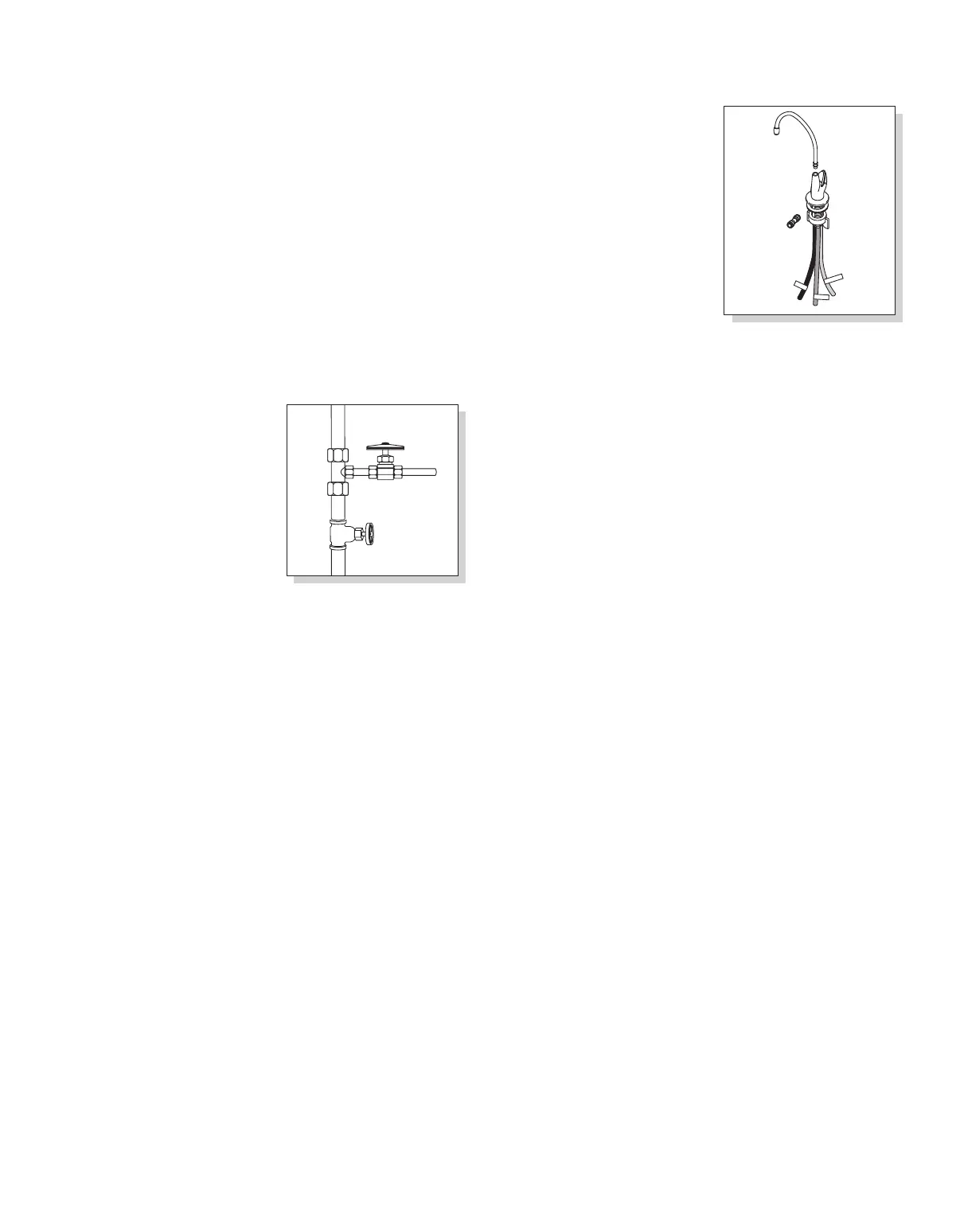

Se deben modifi car las instalaciones de plomería para proporcionar una tubería
de plástico o de metal con diámetro externo de
3
⁄8" pulg. y diámetro interno de
1
⁄4" pulg. para la conexión del Grifo auxiliar (Fig. 1B).
RECOMENDACIONES
1. Contrate a un plomero si no se con-
sidera capaz de instalar el grifo.
2. Necesitará saber qué tipo y tamaño de
tubería hay entre la línea de suministro
de agua fría y el grifo de la cocina.
Tome una fotografía digital de la
línea de suministro de agua fría para
guiarse en la ferretería al comprar las
piezas adecuadas para la instalación.
3. Instale una T en la línea de suministro
de agua fría y una válvula de cierre separada antes de hacer la conexión del
Grifo auxiliar (Fig. 1B). Esto permitirá elevar y limpiar el
Purifi cador de agua cuando cambie el cartucho.
a. Todos los aditamentos y las válvulas deben ser aprobados para usarse
en aplicaciones de agua potable.
b. Debe comprar casquillos de plástico cuando conecte tubos de plástico
aaditamentos de compresión de metal (los cuales vienen con los casquil-
los metálicos para hacer conexiones a tubos de metal).
Componentes del grifo auxiliar (Fig. 2B):
a. Canaleta del grifo auxiliar
b. Armazón del grifo auxiliar con tubos
rojo, verde y azul, empaque de hule
espuma, tuerca de mariposa.
c. Conector con controlador de fl ujo.
NOTA: El conector se debe usar para todas
las instalaciones.
Herramientas necesarias (no incluidas):
• Pluma
• Llaves con extremo abierto de
3
⁄8
pulg. (10 mm) y
7
⁄8 pulg. (22 mm), o
una llave de lúnula ajustable.
Herramientas opcionales:
• Taladro
• Sierra perforadora de 1¼ pulg.
(32mm) – 1
1
⁄2 pulg. (38mm)
INSTALACIÓN DEBAJO DEL
MOSTRADOR
REVISE TODAS LAS INSTRUCCIONES DE INSTALACIÓN PARA ASEGURARSE DE
TENER TODAS LAS PIEZAS Y HERRAMIENTAS ANTES DE LA INSTALACIÓN.
7
GREEN
B
L
U
E
RED
Fig. 1B
Fig. 2B
a
c
b
