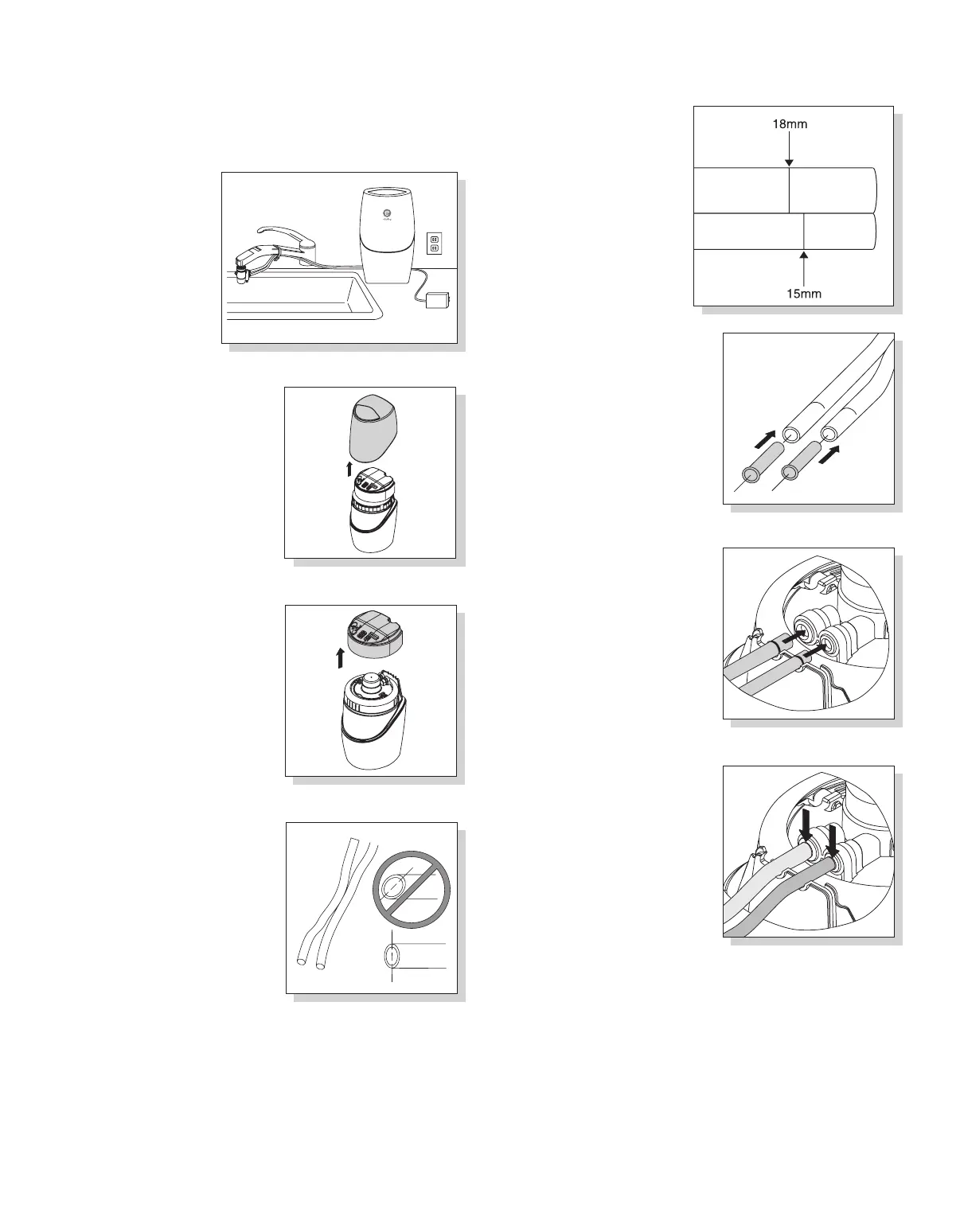

5. Coloque el tubo largo en la parte
superior del diagrama y el tubo
pequeño en la parte inferior del
diagrama y use una pluma para
marcar una línea a través de
cada tubo en las fl echas
(Fig. 15A).
6. Empuje los soportes de la tubería a
sus respectivos tubos (Fig. 16A).
7. Introduzca cada tubo en los
sitios correspondientes del
soporte hasta que coincida con
las marcas o éstas desaparezcan
(Figuras 17A y 18A).
NOTA: Sentirá resistencia antes de que el
tubo esté completamente instalado.
1. Acomode el Purifi cador
de agua eSpring™ en
un sitio deseado donde
la tubería del grifo
alcance el Purifi cador
de agua y el Adaptador
de energía alcance una
salida eléctrica con
corriente continua
(Fig. 11A).
2. Quite el Recubrimiento superior
(Fig. 12A).
3. Quite el Módulo electrónico
(Fig. 13A).
4. Si la tubería es demasiado larga,
use un cuchillo afi lado para cortar
los tubos a la misma longitud de
manera que NO SE ENREDEN.
Asegúrese de hacer un corte recto
para formar un extremo plano en
los tubos (Fig. 14A).
**ASEGÚRESE DE QUE LA UNIDAD NO ESTÉ CONECTADA A UNA SALIDA ELÉCTRICA.
4
MONTAJE DE LA TUBERÍA AL PURIFICADOR DE
AGUA Y REVISIÓN DE FUGAS
Fig. 15A
Fig. 13A
Fig. 14A
Fig. 12A
Fig. 11A
Fig. 18A
Fig. 17A
Fig. 16A
5
⁄8 pulg. ( )
3
⁄4 pulg. ( )
