ANSMANN FM4.0 - Montage des Akkuhalters für Unterrohrakku

ORIGINALBETRIEBSANLEITUNG - ELEKTRO-ANTRIEB FÜR PEDELECS
www.ansmann.de
11
D
DEUTSCH
25Nm
9. MONTAGE AKKUHALTER
UNTERROHRAKKU
Der Akkuhalter ist ab Werk bereits mit einem Anschlussstecker für den Akku
und dem Verbindungskabel zum Motorcontroller ausgestattet. Der Halter
wird entsprechend der baulichen Möglichkeit am Unterrohr des Fahrrades
an den Flaschenhalterverschraubungen festgeschraubt. Zu diesem Zweck
sind Senkschrauben TX25 M5x20 beigelegt. Die beigefügten Gummistreifen
sind vor der Montage des Halters an der Halterunterseite an den vorgese-
henen Stellen anzukleben.
Um einen festen Sitz des Halters zu garantieren und Schäden am
Halter zu vermeiden ist der Abstand zwischen den Flaschenhal-
terverschraubungen und dem Akkuhalter durch Einbringen von
Beilagscheiben zu reduzieren (siehe Abbildung).

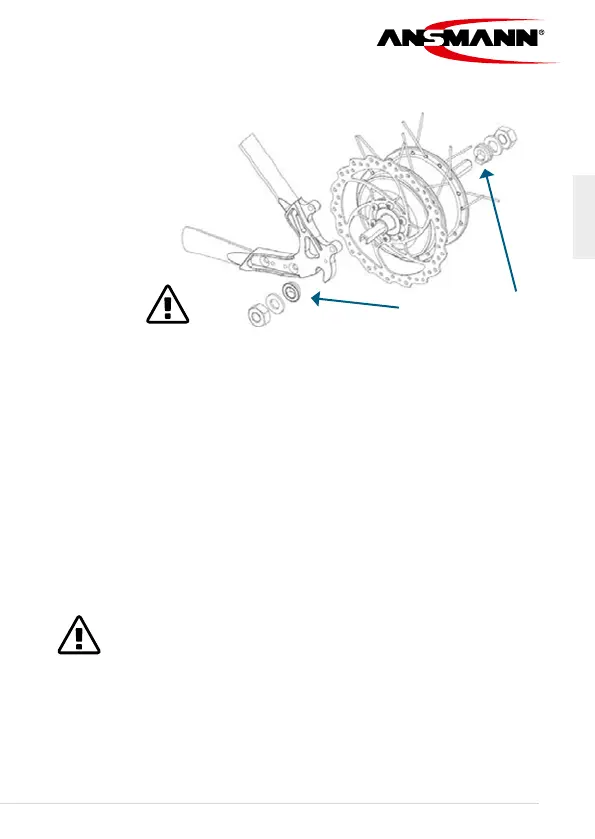

Drehmomentabstützung
nach unten zeigend
