Controlador de señal
de cajón de efectivo 2
Salida
6
Señal de tierra
——
2.3.3 Conexión de energía
PR-250 utiliza el adaptador de fuente de energía externa como 24V ± 10%,
2A,

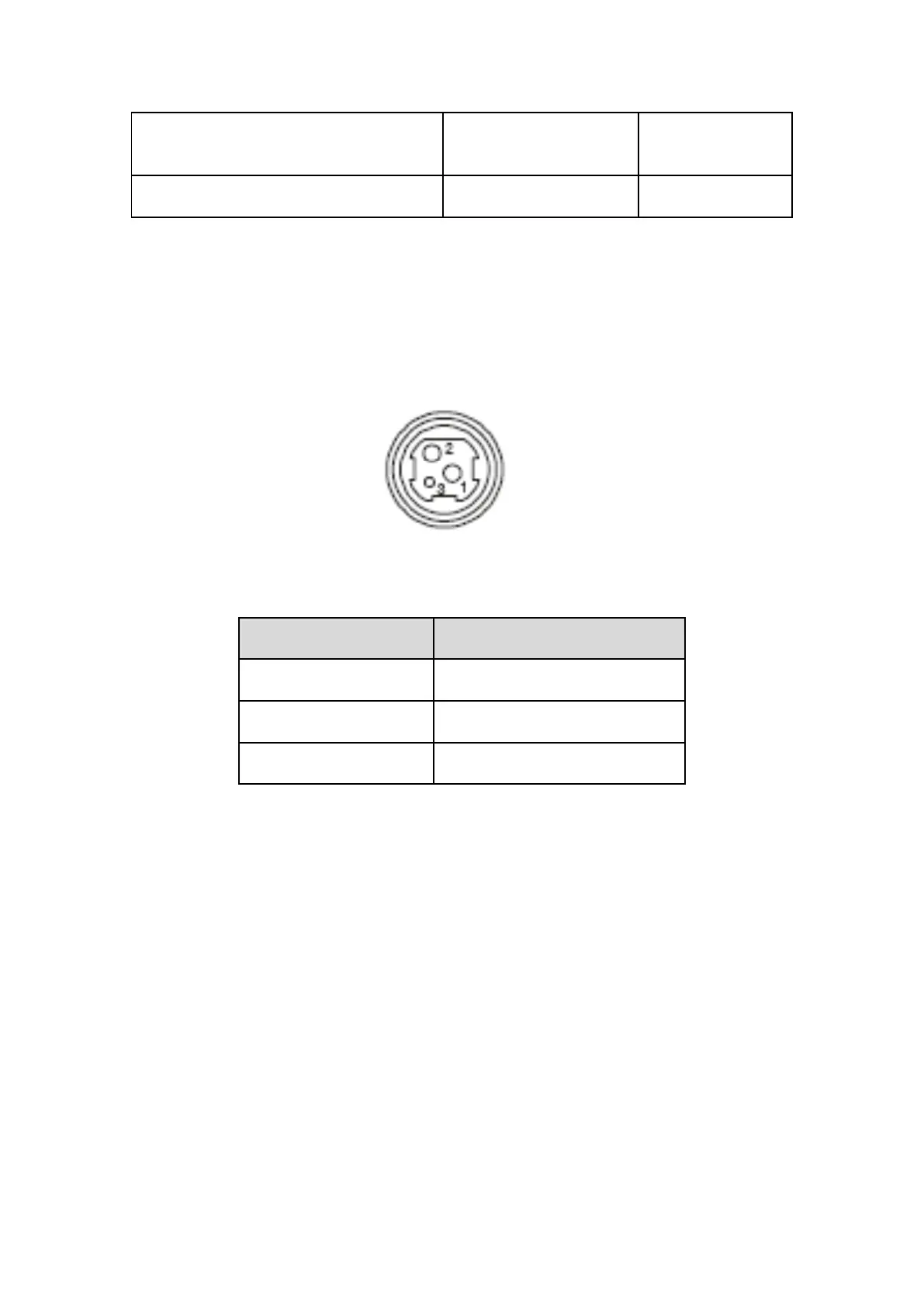

La toma de corriente es modelo A-1009-3P, como muestra la Fig. 2-10:
Fig.2-8 Toma de corriente
La asignación de pines es a siguiente:
Pin No.
Señal
1
+24VDC
2
Tierra
3
NC
2.4 Botones e indicadores
Hay un botón y tres indicadores en la impresora PR-250. 【FEED】 es el botón
de alimentación de papel, la función de habilitar o deshabilitar el botón de
encendido / apagado se puede configurar mediante el comando de impresión,
cuando el botón está habilitado, presione el botón 【FEED】, luego el
controlador de presentación de papel se inicia y el papel alimenta la
impresora; libere el botón【FEED】, la alimentación de papel se detiene. La luz
verde 【POWER】 es el indicador de encendido, la luz roja de 【ERROR】
es el indicador de estado, está oscura cuando la impresora funciona
normalmente, mientras que parpadea cuando informa de una emergencia
anormal, como muestra el siguiente formulario:
