2.3 Interfaz
2.3.1 Interfaz en serie
La interfaz en serie de la impresora PR-250 es compatible con RS-232C,
soporta protocolos de enlace DTR/DSR y XON/XOFF, utiliza enchufe DB25
(hembra). El orden de pines del puerto serie es como muestra la Fig.2-2:

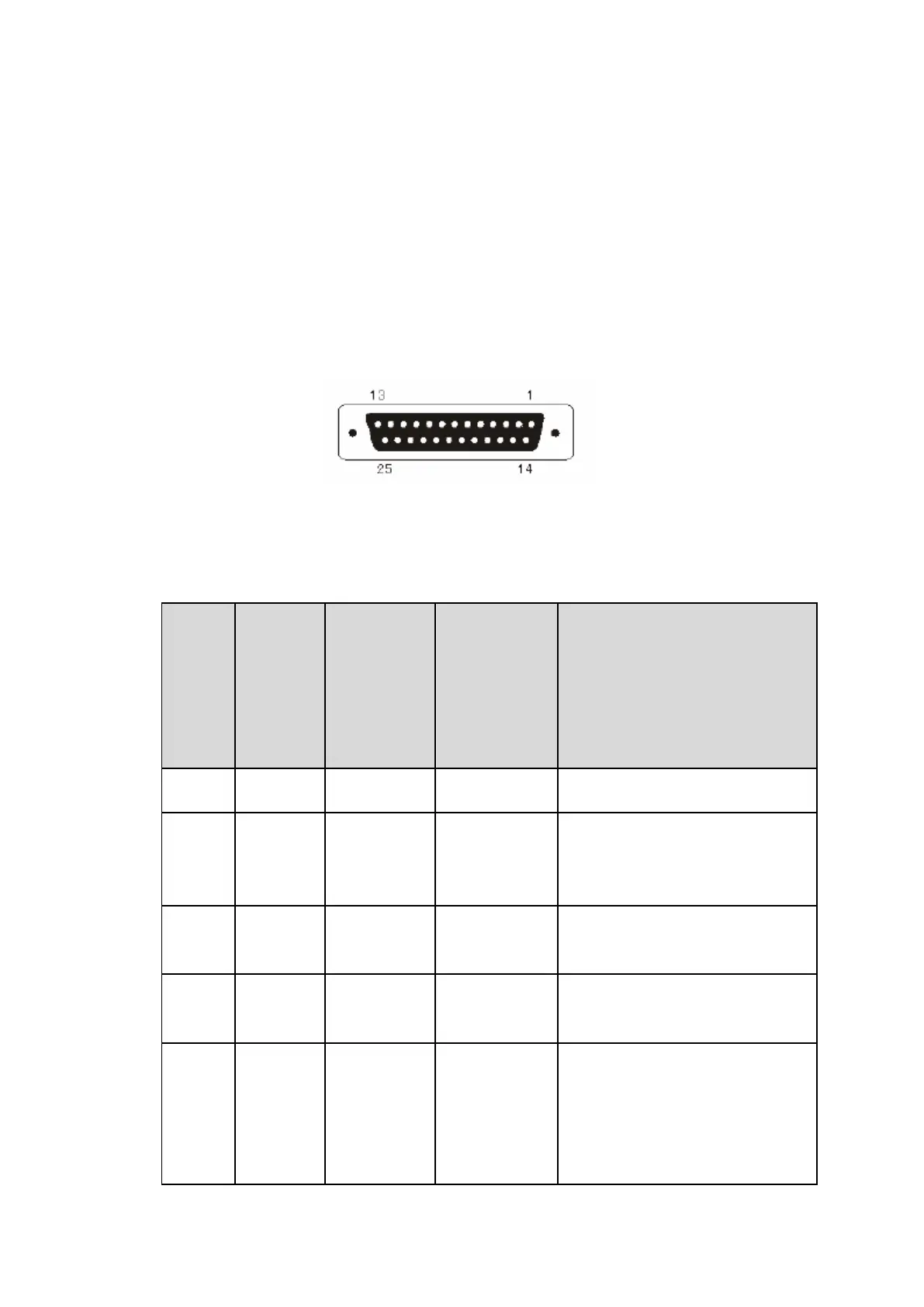

Fig.2-2 Orden de pines del puerto serie
La asignación de pines de la interfaz en serie se muestra en la Fig. 2-3:
Pin
No.
Nombre
de señal
Dirección
de señal
Fuente
Descripción
1
FG
——
——
Toma de tierra
2
TXD
Salida
Impresora
La impresora transmite el
código de control X-ON/X-
OFF y los datos al host
3
RXD
Entrada
Host
La impresora recibe datos del
host
4
RTS
Salida
Impresora
Lo mismo con la señal DTR
de 20 pines
6
DSR
Entrada
Host
La señal "MARK" significa
que el host está ocupado y no
puede recibir datos. Señal
"SPACE" significa que el host
está listo para recibir datos.
