La señal "MARK" significa
que el host está ocupado y no
puede recibir datos. Señal
"SPACE" significa que el host
está listo para recibir datos.

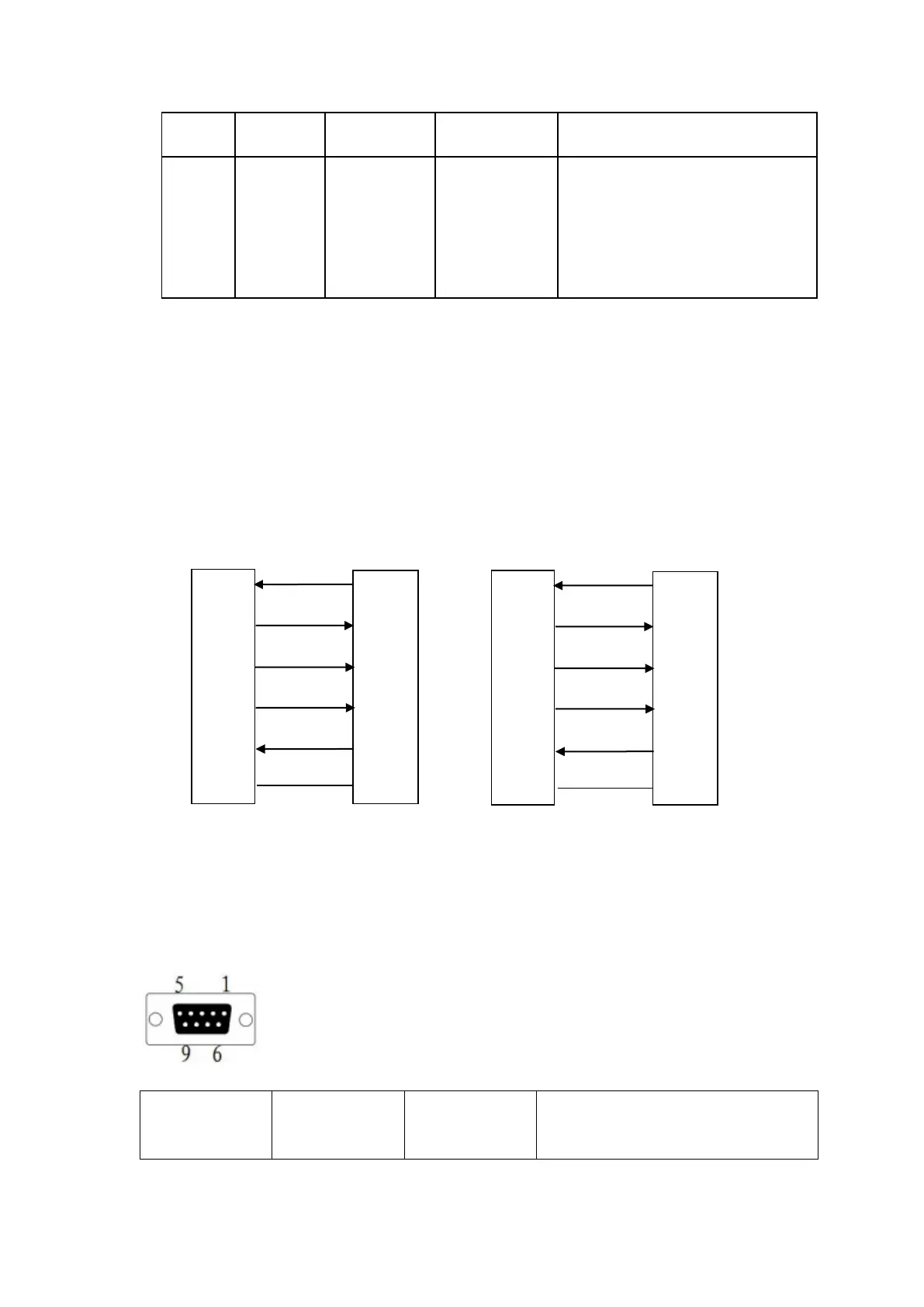

Fig. 2-3 La asignación de pines de la interfaz en serie
Note: (1)“Source” representa la fuente de la que proviene la señal;
(2)Nivel lógico de señal es EIA.
La velocidad de transmisión y la estructura de datos en modo de interfaz
en serie es de 9600 bps, bits de datos de 8-bits, sin bit de paridad y 1 bit de
parada.
La interfaz serie del PR-250 se puede conectar a la interfaz RS-232C estándar.
Cuando está conectado a PC IBM o su máquina compatible, la conexión es de
acuerdo con la Fig.2-4.
Fig.2-4 Esquema de conexión de la interfaz en serie entre PR-250 y PC IBM
La asignación de pines de la interfaz DB9 es como se muestra abajo:
