AON PR-250 - Interfaz del Cajón de Efectivo

8
2
TXD
Impresora
La impresora transmite el
código de control X-ON/X-OFF
y los datos al host
3
RXD
Host
La impresora recibe datos del
host
6
DSR
Impresora
Lo mismo que CTS
8
CTS
Impresora
La señal "MARK" significa que
el host está ocupado y no
puede recibir datos. Señal
"SPACE" significa que el host
está listo para recibir datos.
5
GND
Señal de tierra
2.3.2 Interfaz del cajón de efectivo
La interfaz del cajón de efectivo del PR-250 adopta el enchufe RJ-11 de 6 pines,
como muestra la Fig.2-7:

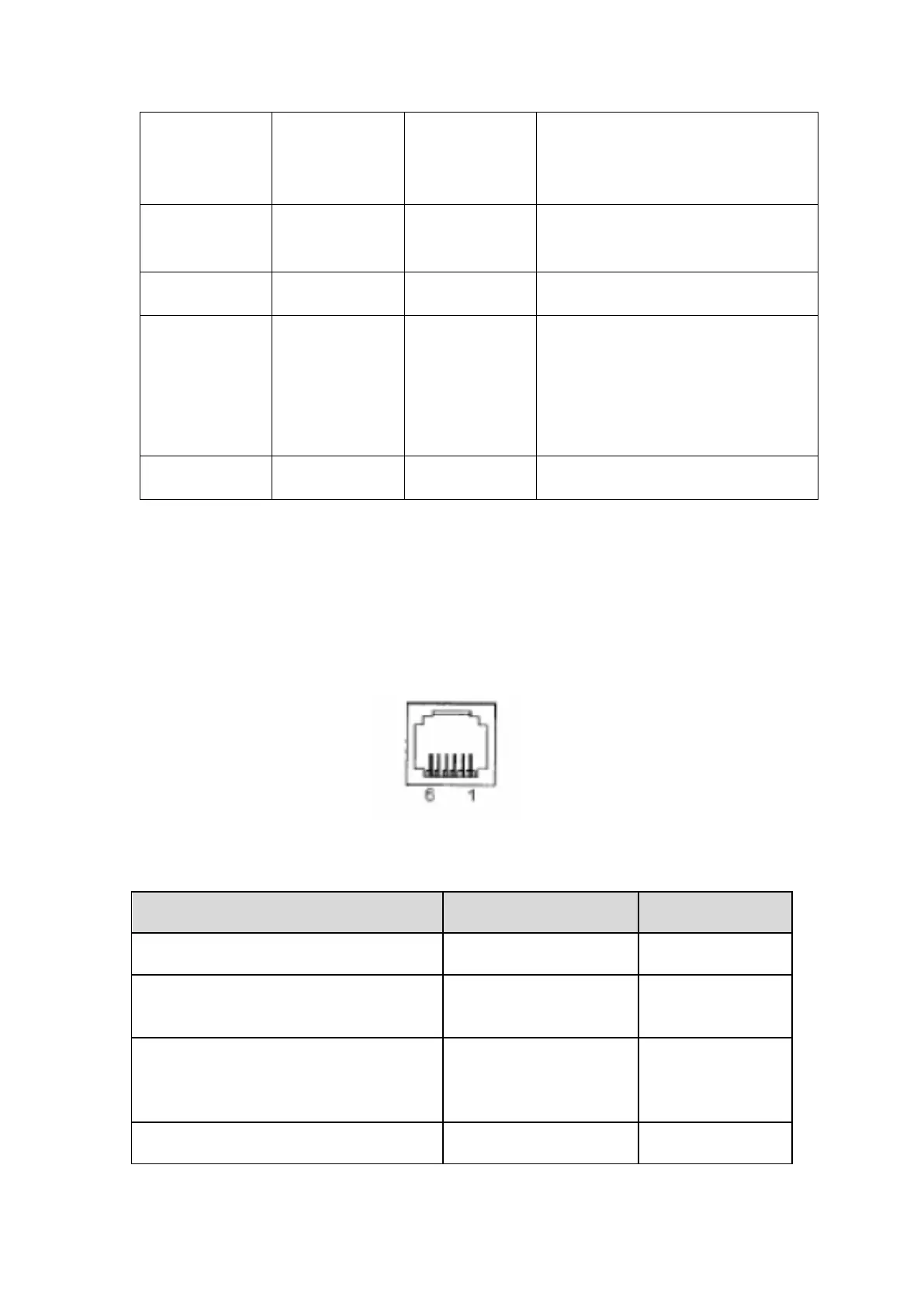

Fig.2-7 Interfaz del cajon de efectivo
La asignación de pines es la siguiente:
Pin No.
Señal
Dirección
1
Toma de tierra
——
2
Controlador de señal
de cajón de efectivo 1
Salida
3
Señal de estado de
encendido/apagado
del cajón de efectivo
Entrada
4
+24VDC
——
