USO
PORTE DI COMUNICAZIONE
Nella parte posteriore dell’UPS (vedi Viste UPS) sono presenti le seguenti porte di comunicazione:
¾ Porta seriale, disponibile con connettore RS232 e connettore USB.
NOTA: l’utilizzo di un connettore esclude automaticamente l’altro.
¾ Slot di espansione per schede di interfaccia aggiuntive COMMUNICATION SLOT.

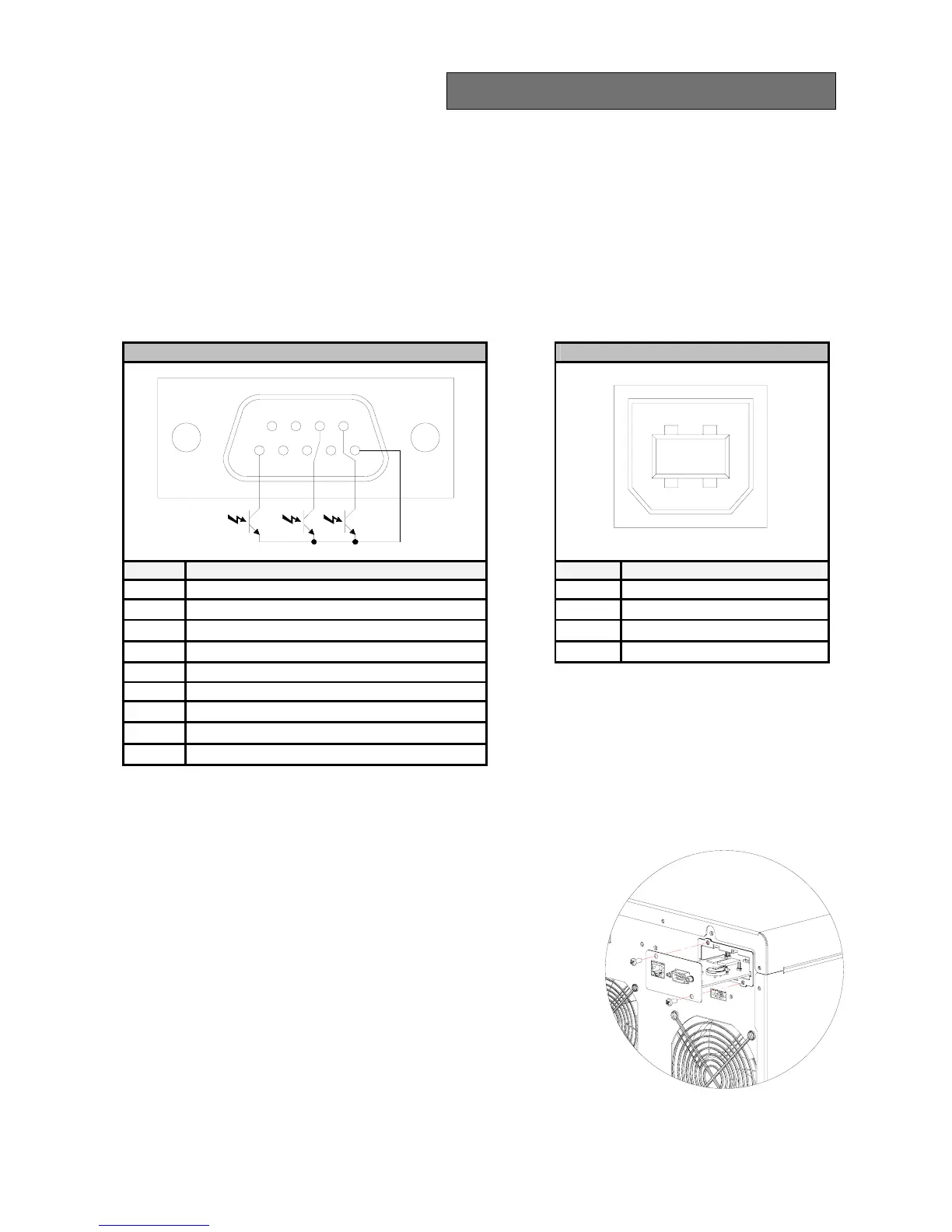

Connettori RS232 e USB
CONNETTORE RS232 CONNETTORE USB
21345
7
986
12
34
PIN # SEGNALE PIN # SEGNALE
1 Contatto chiuso: UPS in blocco * 1 VBUS
2 TXD 2 D-
3 RXD 3 D+
4 4 GND
5 GND
6
7 Ingresso di alimentazione interfaccia +12Vdc
8 Contatto chiuso: preallarme di fine scarica *
9 Contatto chiuso: funzionamento da batteria *
* Contatto optoisolato max. +30Vdc / 10mA
Communication Slot
l’UPS è fornito di uno slot di espansione per schede di comunicazione
opzionali (vedi figura a lato) che consentono all’apparecchiatura di
dialogare utilizzando i principali standard di comunicazione.
Alcuni esempi:
• Seconda porta RS232
• Duplicatore di seriale
• Agente di rete Ethernet con protocollo TCP/IP, HTTP e SNMP
• Porta RS232 + RS485 con protocollo JBUS / MODBUS
• Scheda relè di segnalazione
Per maggiori informazioni sugli accessori disponibili consultare il sito
del produttore.
