Machine Specifications
G1SINGLE OPERATION MANUAL
© 2023 APPION INC. - ALL RIGHTS RESERVED

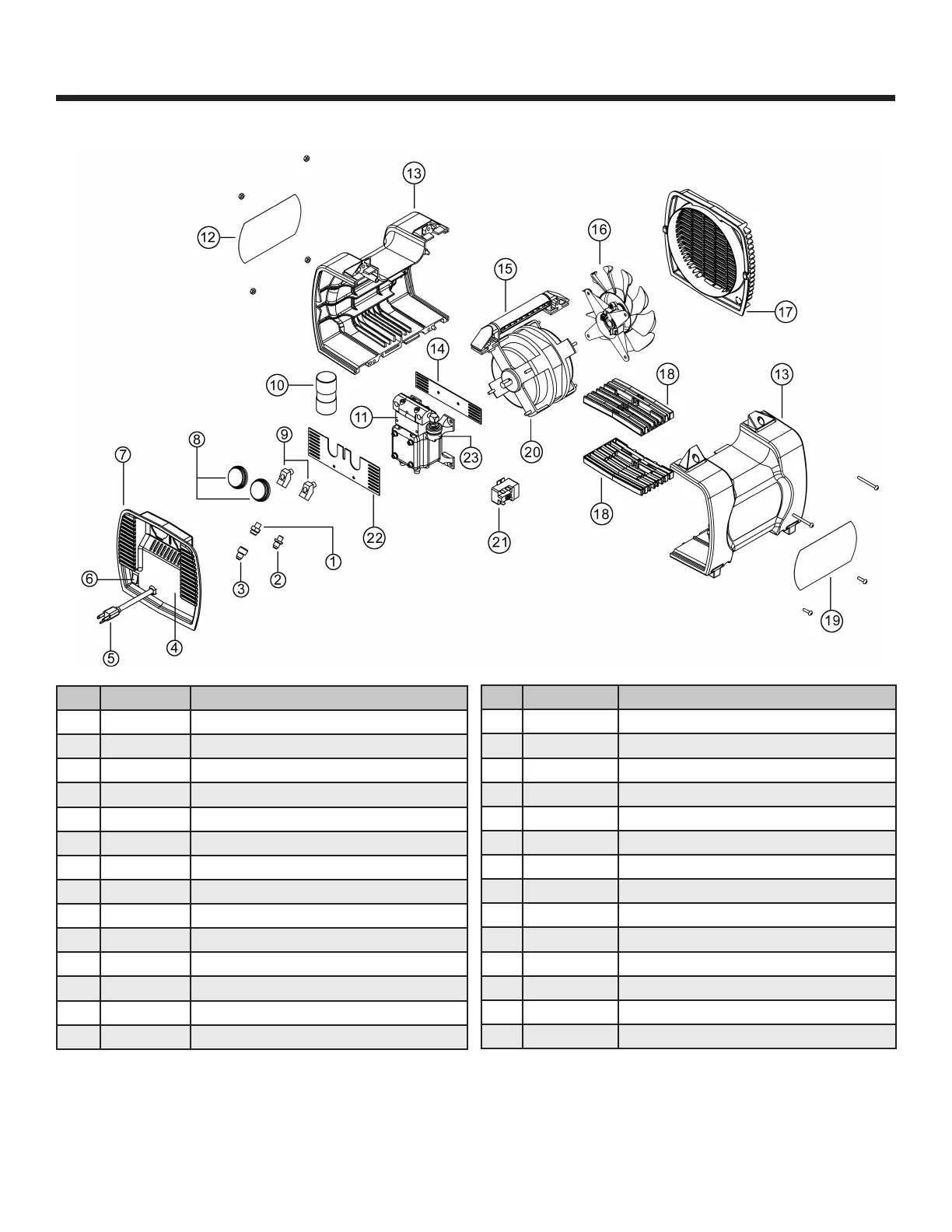

PARTS DIAGRAM
Appion reserves the right to make changes to product and specifications without notice.
# PART NO. DESCRIPTION
1 MF3627 Inlet Manifold Fitting
2 MF3000 Outlet Fitting
3 MF3612 Inlet Filter Cap
4 LB1402 Front Panel Label
5 WR9051 Power Cord - 115v US
5 WR9230 Power Cord - 230v EU
6 EL5120 Power Switch
7 PL7511 Front Panel Only (no label)
8 GA0700 0-700 PSI Gauge (each)
8 GA0761 PSI & Kg/cm
2
Gauge (each)
9 MF3530 Gauge Manifold Fitting (each)
10 EL5028 Motor Start Capacitor - 115v
10 EL5034 Motor Start Capacitor - 230v
11 CA1634 Cylinder
# PART NO. DESCRIPTION
12 LB1415 G1Single Side Label
13 PL7600 Case Side Panel
14 SH3532 Rear Heatsink (small)
15 PL7000 Case Handle
16 AY0036 Fan Gearbox Assembly w/ Blade
17 PL7602 Case Back Panel
18 PL7625 Motor Support Bracket (each)
19 LB1201 G1Single Warning Label - 115v
19 LB1262 G1Single Warning Label - 230v
20 EL5000 Motor - 115v
20 EL5230 Motor - 230v
21 EL5017 Motor Start Relay - 115v
21 EL5027 Motor Start Relay - 230v
22 SH3525 Front Heatsink (large)
