RAIDER 2000
CANCELLI BATTENTI
- 4 -
Italiano
Dati tecnici
Tensione di alimentazione monofase
230 VAC
(+6 % ; -10 %)
Alimentazione motore 24 VDC
Frequenza 50/60 Hz
Potenza assorbita 100 W
Forza di spinta MAX 2000 N
Corsa MAX 400 mm
Velocità lineare MAX 16 mm/sec.
Temperatura ambiente di funzionamento -20°C ÷ +65°C
DESCRIZIONE DELL’ATTUATORE1.
Uso previsto e1.1 Campo d’impiego
L’attuatore elettromeccanico
RAIDER 2000
è stato progettato per automatizzare il movimento di cancelli ad ante battenti a doppia
anta o in versione monoanta.
Il campo di impiego è limitato a cancelli adibiti ad uso condominiale e che comunque non effettuino più di 50 cicli
giornalieri.
Ogni altro uso è da considerarsi improprio e quindi pericoloso.
Qualsiasi altro impiego non è autorizzato da
Aprimatic
.
Cautela
L’attuatore non può essere considerato parte di sostegno o sicurezza del cancello; quest’ultimo
deve essere provvisto di adeguati sistemi per il sostegno e la sicurezza dello stesso.
È vietato utilizzare il prodotto per scopi impropri o comunque diversi da quelli previsti.
È vietato manomettere o modifi care il prodotto.
Il prodotto deve essere installato solo con accessori APRIMATIC.
Caratteristiche generali1.2
- L’operatore
Raider 2000
è irreversibile e quindi garantisce il mantenimento delle posizioni di chiusura e di apertura per
ante di lunghezza fi no a 1,8 m senza necessità di installare un’elettroserratura.
Nota: per ante di lunghezza superiore (fi no a un max di 3 m) è obbligatorio utilizzare un’elettroserratura.
ATTENZIONE: in ogni caso l’irreversibilità del motore non svolge funzione di sicurezza antintrusione.
- Lo sblocco di emergenza permette il comando manuale del cancello (da usarsi in assenza di corrente).
Situato sulla parte inferiore dell’attuatore, lo sblocco è facilmente accessibile, di sicuro funzionamento e facile
manovrabilità (si veda il par.5.1).
- La sicurezza antischiacciamento è garantita da una regolazione da effettuare sull’apparecchiatura di controllo
Aprimatic
modello
RSK24
o modello Aprimatic equivalente.
Informazioni
NON utilizzare altre apparecchiature elettroniche -
Aprimatic
S.p.A.
non assume responsabilità per il mancato rispetto
di tali prescrizioni.

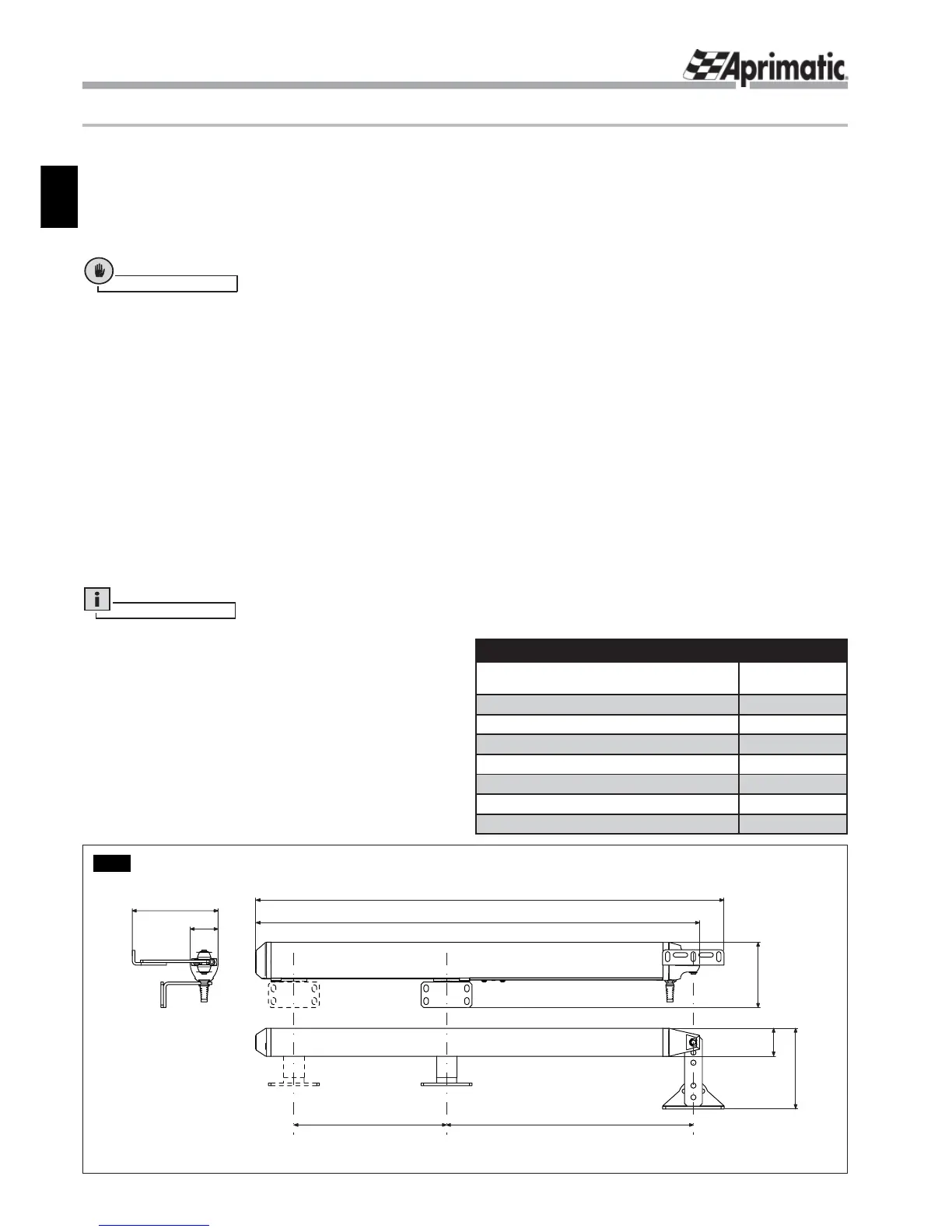

Dimensioni di ingombro1.3
(Vedi
Fig.1
)
Dati tecnici1.4
(vedi
Tabella
)
IMPORTANTE
: il livello di rumorosità rientra nei limiti massimi
stabiliti dalle norme CEE limitamente al funzionamento
dell’attuatore, svincolato dall’anta e dal pilastro.
55
929
890
128
55
168
168
C = 400 370
Fig. 1
