Aprimatic RAIDER 2000 - Componenti DI Installazione

RAIDER 2000
CANCELLI BATTENTI
- 5 -
Italiano
Componenti di installazione1.5
Verifi care che all’interno della confezione d’acquisto siano
presenti e risultino in buono stato tutti i componenti elencati

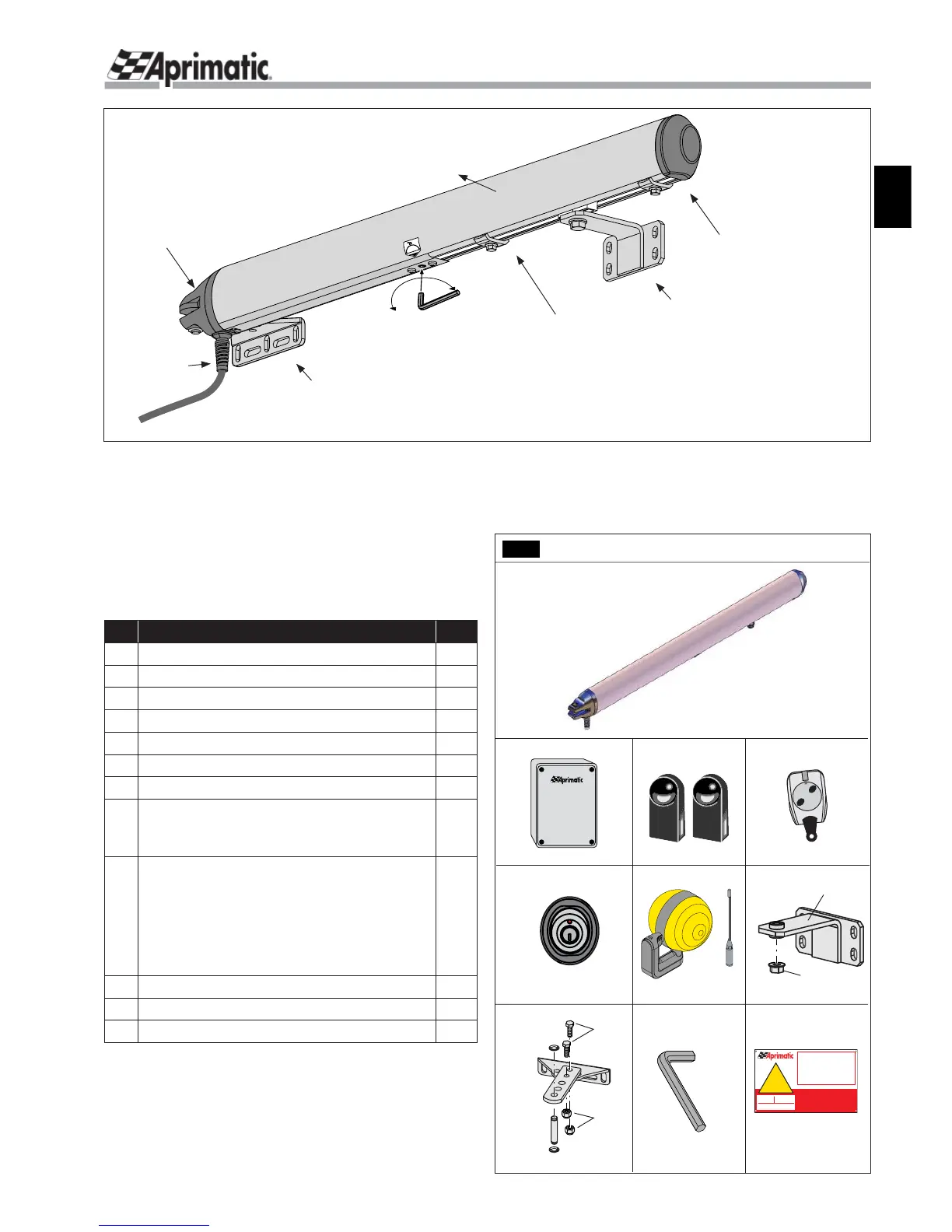

nella tabella sottostante (con riferimento alla Fig.2 ).
rif. descrizione q.tà
1 Attuatore Raider 2000 2*
2 Apparecchiatura di controllo Aprimatic RSK-24 1
3 Coppia fotocellule ER4 N 1
4 Trasmittente bicanale TR2 1
5 Pulsante a chiave PC12 E 1
6 Lampeggiante
ET2 N 1
7 Kit antenna 433 MHz per lampeggiante 1
8 Attacco anteriore al cancello
a attacco anteriore
b dado esagonale fl angiato M8 ZN-G
2*
2*
9 Attacco posteriore a parete/pilastro
a piastra di fi ssaggio a parete/pilastro
b piastra di attacco all’operatore
c perno
d anello seeger 8 UNI7434 ZN-B
e vite TE 8x25 UNI5739-8.8 ZN-B
f dado autobloccante M8 UNI 7473-6S ZN-B
2*
2*
2*
4*
4*
4
10 Chiave di sblocco 1
11 Targa
Aprimatic di segnalazione 1
Istruzioni; avvertenze; garanzia
* quantità da dimezzare in caso di Kit versione monoanta
180
˚
180
˚
attacco anteriore
al cancello
attacco posteriore
a muro/colonna
cavo di
alimentazione
chiave di
sblocco
attacco posteriore
dell’attuatore
carter di protezione
della vite senza fi ne
fi necorsa a
battuta meccanica
in apertura*
fi necorsa a battuta
meccanica in
chiusura*
* obbligatorio se il cancello non ha battute di
fi necorsa meccaniche a terra
a
b
c
d
e
d
f
8
b
a
10
1
4
A
prim
atic
2
3
