1. DESCRIPTION
Dispositif doté d’un microprocesseur Aprimatic (consommation en veille 15 Watts) pour
l’actionnement de 1 moteur de 680 Watts de puissance maxi.

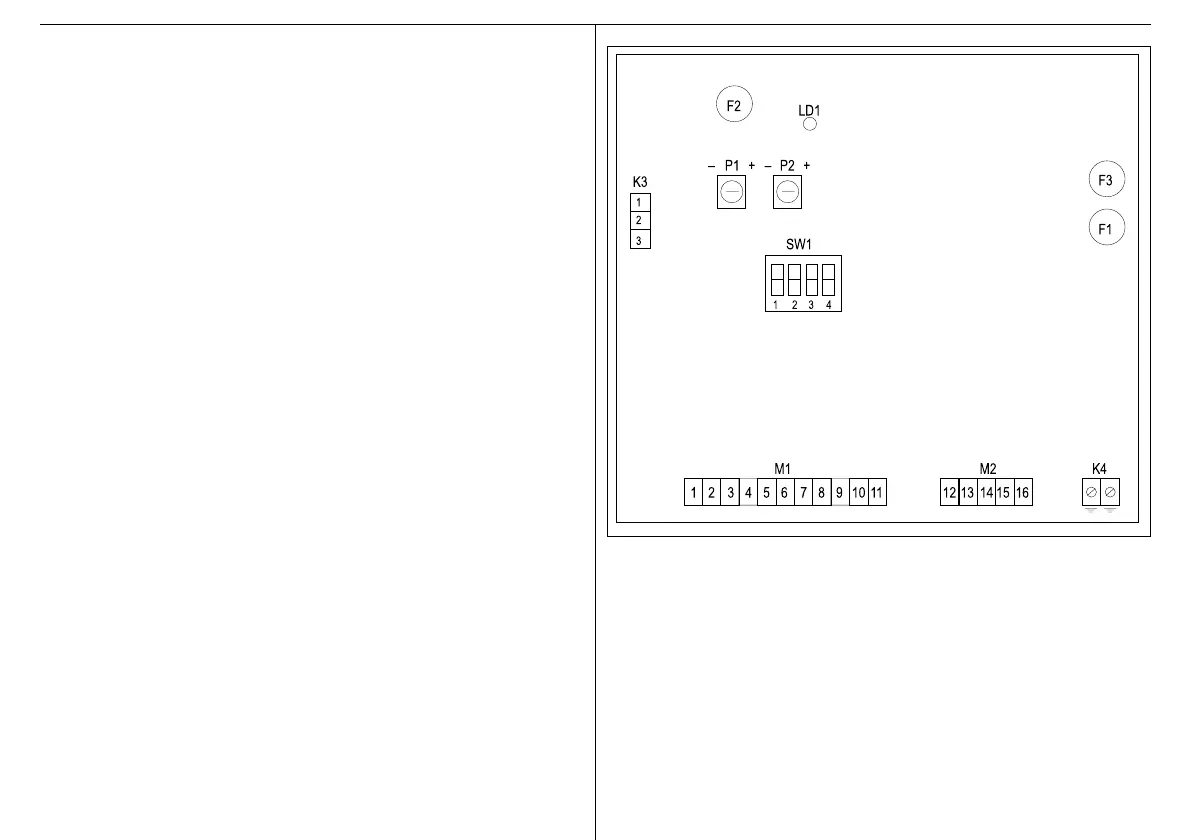

1.1 REPRÉSENTATION GRAPHIQUE DU DISPOSITIF
P1 Vis de réglage temps de pause
P2 Vis de réglage frein électronique
F1 Fusible 5A moteur
F2 Fusible 500 mA sortie 24V accessoires
F3 Fusible 200 mA transformateur
SW1 Interrupteur DIP
LD1 LED présence alimentation secteur
M1 Bornier tension de commande
M2 Bornier tension de secteur
K3 Branchement pour le récepteur radio, exclusivement modèle Aprimatic
N.B. Introduire le récepteur comme l’indique le circuit imprimé.
K4 Branchement à la masse de l’appareil
2. INSTALLATION
ATTENTION - Seul un personnel technique qualifié du service après-vente et/ou
d’installation pourra effectuer l’installation du produit.
ATTENTION -L’installation électrique devra être conforme aux réglementations en
vigueur dans le pays d’installation.
ATTENTION - Toujours couper la tension d'alimentation avant d'ouvrir la boîtier.
S'assurer de disposer d'une bonne installation de mise à la terre et
toujours relier cette dernière aux bornes correspondantes.
2.1 OPÉRATIONS PRÉLIMINAIRES
Avant de poser le dispositif, préparer les outils qui serviront à la fixation murale et aux
branchements électriques. Les éléments suivants sont en outre nécessaires :
1. des goujons expansibles Ø 6 mm
2. des serre-fils PG16 avec dessus en peau
3. un interrupteur omnipolaire avec ouverture minimum des contacts de 3 mm
4. un bouton d’arrêt d’urgence
5. des câbles homologués pour une utilisation extérieure de 0,75 minimum et 1,5 mm²
de section
T2.EPS
