DEUTSCH
2.2 MONTAGE
Zur Befestigung der Steuerung sind keine Bohrungen erforderlich.
1. Die Steuerung auf mindestens 30 cm Höhe über die Bohrungen des
Kunststoffgehäuses befestigen.
2. Die Verbindungskabel über die Durchbrüche auf dem Boden des Gehäuses und die
entsprechenden Kabeldurchführungen einführen.
3. Vor der Steuerung den allpoligen Schalter montieren.
4. Einen Notaustaster in einer Stellung montieren, in der das Automatiksystem
vollständig einsehbar ist und so, daß die Versorgung vollständig getrennt wird.
5. Die Kabel mit 1,5 mm² Querschnitt für den Netzanschluß des Motors und die Kabel
mit 0,75 mm² Querschnitt für die 24 VDC-Vorrichtungen verwenden.
2.3 ELEKTRISCHE ANSCHLÜSSE
ACHTUNG - Vor dem Anschluß die Netzstromversorgung unterbrechen.
ACHTUNG - Keine Sprechanlagen- oder Telefonkabel verwenden.

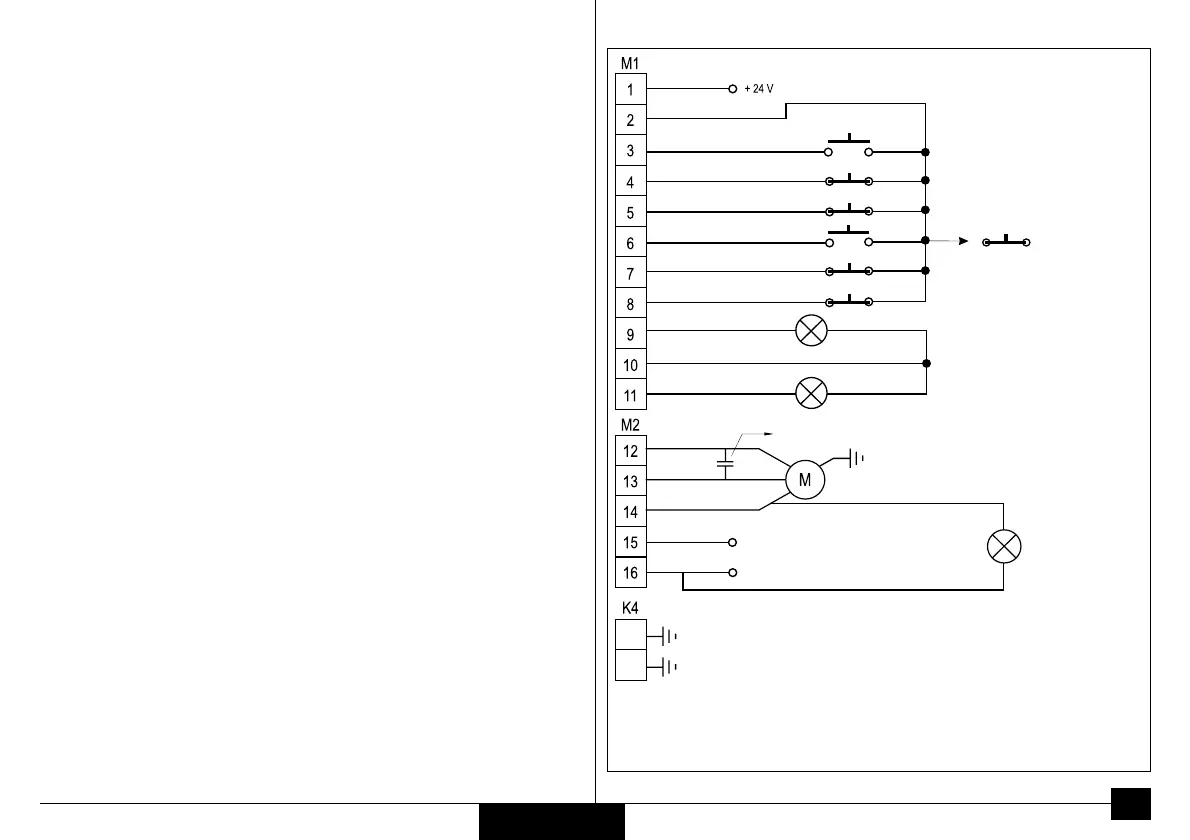

Die elektrischen Anschlüsse gemäß nebenstehendem Plan durchführen.
Hinweis: Die Steuerstromkabel (Klemmen 1 bis 11) und die Netzstromkabel
(Klemmen 12 bis 16) getrennt bündeln, wie von den einschlägigen
Vorschriften vorgesehen.
3. INBETRIEBNAHME
Nach Ausführung und sorgfältiger Prüfung der Elektroanschlüsse, gemäß Anleitung,
die Netzversorgung wieder einschalten und prüfen, ob die Anlage, wie im folgenden
beschrieben, korrekt funktioniert.
3.1 FUNKTIONSTESTS
Nach Ausführung der Anschlüsse muß das Automationssystem geprüft werden. Aus
Funktionsgründen bewirkt die Steuerung T2 bei der Abgabe des ersten Startimpulses
oder bei der Wiederherstellung der Spannungsversorgung, bei stehendem Tor in
Zwischenstellung und nicht ausgelösten Sicherheitsvorrichtungen, eine Schließ-
bewegung. Sollte sich das Tor hingegen öffnen, müssen die Anschlüsse des Motors
umgesteckt werden.
11
T2-MORS.EPS
HINWEIS - Die Sicherheitskontakte an den Klemmen 2 und 4 (Stop-Eingang) und den Klemmen
2 und 5 (Lichtschranken-Eingang) müssen überbrückt werden, wenn sie nicht
verwendet werden.
Die Funktion des Eingangs (wechselt von Schließer zu Öffner) der Klemme Nr. 6 wird
durch die Einstellung der Dip-Switches oder durch die gewählte Betriebsart bestimmt.
- 24 V Gem. Leiter
Start
Stop
Lichtschranke
Eingang Schließen mit Totmannschaltung
Endschalter Öffnen
Kontrolleuchte max. 3 W
LED-Blinkleuchte
Öffnen
Schließen
Gem. Leiter
Neutralleiter
Phase
Mit FI-Schalter schützen
Magnetschalter 6 A / 30 mA
Endschalter Schließen
Kondensator
Betriebserde der Steuerung
Den Erdleiter des Motors mit dem
Erdleiter der Steuerung verbinden
Blinkleuchte 230 V
Achtung: Bei diesem
Anschluß ist die
Vorblinkfunktion nicht
aktiv.
Öffner = Sicherheitseinrichtung beim
Öffnen in den Betriebsarten Automatik,
Halbautomatik mit Stopp und Automatik
mit Stopp.
