Aprimatic T2E - 1 Beschreibung; Blockschaltbild der Steuereinheit; Technische Daten

1. BESCHREIBUNG
Aprimatic-Steuereinheit mit Mikroprozessor zur Steuerung von 1 Motor bis zu einer Leistung
von max. 680 Watt.Version T22 mit eingebautem Funkempfangsmodul 433,92 MHz.

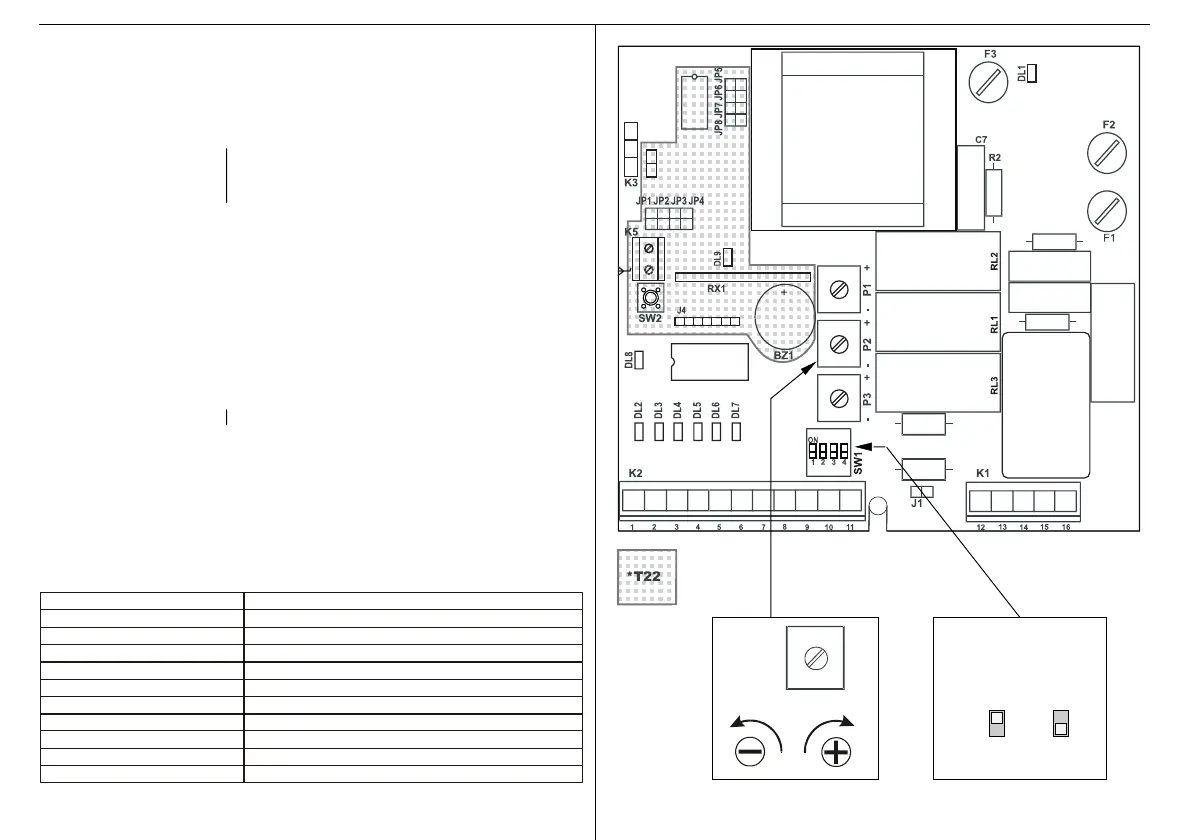

1.1 BLOCKSCHALTBILD DER STEUEREINHEIT
DL1DL1
DL1DL1
DL1 Netzspannung led
DL5DL5
DL5DL5
DL5 Zusatzsicherung/Eingang mit Totmannschalter led
DL2DL2
DL2DL2
DL2 Start led
DL6DL6
DL6DL6
DL6 Endschalter Öffnung led
DL3DL3
DL3DL3
DL3 Stopp led
DL7DL7
DL7DL7
DL7 Endschalter Schließung led
DL4DL4
DL4DL4
DL4 Fotozelle led
K1K1
K1K1
K1 Leistungs-Klemmenbrett
K2K2
K2K2
K2 Klemmenbrett Signale/Befehle
K3K3
K3K3
K3 Anschluss Dekoderkarte Ausweisleser und Steuertastatur / Anschluss
APRIMATIC Funk Empfänger (NUR bei T2E)
J1J1
J1J1
J1 Stecker Karte ADD/ON Einklemmschutz (AUTOREVERSE CARD)
P1P1
P1P1
P1 Trimmer Pausenzeit
P2P2
P2P2
P2 Trimmer Bremsintensität
P3P3
P3P3
P3 Trimmer Drehmomentregulierung
SW1SW1
SW1SW1
SW1Tippschalter S1-4
* NUR BEI T22
DL8DL8
DL8DL8
DL8 Start per Funk led
DL9DL9
DL9DL9
DL9 Empfänger Memory System led
K5K5
K5K5
K5 Klemmenbrett Antenne
J4J4
J4J4
J4 Stecker Speichermodul Empfänger
JP1JP1
JP1JP1
JP1;
JP2JP2
JP2JP2
JP2 Wahl Betriebslogik Funkkanäle
JP3JP3
JP3JP3
JP3;
JP4JP4
JP4JP4
JP4 Wahl Tastenreihe Aktivierung
JP5-8JP5-8
JP5-8JP5-8
JP5-8 Jumper Kanalwahl (Anschluss CA41)
SW2SW2
SW2SW2
SW2Programmierungstaste Empfänger
BZ1BZ1
BZ1BZ1
BZ1 Summer
1.2 TECHNISCHE DATEN
Spannungsversorgung 230 V Ws (+6% - 10%)
Frequenz 50HZ
Sicherung F1 F5A flinke Sicherung Motor
F2 F200mA flinke Sicherung Primärkreis Transformator
Ruheverbrauch Elektroniksteuerung 15W
Max. Verbrauch Elektroniksteuerung 680W (Motoren und Zubehör angeschlossen und in Betrieb)
Betriebstemperatur -20°C +70°C
Lagertemperatur -40°C +85°C
Relative Luftfeuchtigkeit 90% max. (nicht kondensierend)
Schutzart IP55 (nur in Gehäuse IP55)
F3 F500mA flinke Sicherung Zubehör 24V
Sicherung
Sicherung
Einstellung Trimmer
trimmer
Positionierung Tippschalter
ON OFF
