2. INSTALLATION
ACHTUNG - Die Installation des Produkts darf nur von qualifiziertem Fachpersonal
des Kunden- bzw. Montagedienstes durchgeführt werden.
ACHTUNG - Die Elektroanlage muss in Übereinstimmung mit den im Installationsland
geltenden Bestimmungen ausgeführt werden.
ACHTUNG - Vor Öffnen des Gehäuses immer die Spannung abschalten. Sich
vergewissern, dass eine gute Erdungsanlage zur Verfügung steht, und
diese immer an die dafür vorgesehenen Klemmen anschließen.
2.1 VORBEREITUNG
Die Elektroniksteuerung kann sowohl im Motor als auch außerhalb montiert werden.
ACHTUNG - Die Montage im Motor ist nur dort erlaubt, wo sie vom Hersteller vorgesehen
ist.
Bei Außenmontage muss das nötige Werkzeug für die Wandbefestigung und für die
Elektroanschlüsse bereitgestellt werden, dazu folgende Vorrichtungen:
1. Spreizdübel Ø 6 mm
2. Kabelschellen PG16 vom Typ Skintop
3. ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm
4. ein Not-Aus-Knopf
5. geprüfte Kabel für die Verlegung im Freien mit Mindestquerschnitten von 0,75 mm
2
und 1,5 mm
2
2.2 MONTAGE
Zum Befestigen der Steuereinheit brauchen keine Löcher gebohrt zu werden.
1. Die Steuereinheit auf einer Höhe von mindestens 30 cm befestigen, dazu die
Befestigungslöcher des Plastikgehäuses verwenden.
2. Die Verbindungskabel einführen, dazu die vorgestanzten Löcher auf dem
Gehäuseboden und die angegebenen Kabelschellen verwenden.
3. Eingangsseitig der Steuereinheit den allpoligen Schalter installieren.
4. Den Not-Aus-Knopf in einer Position installieren, in der das Automatiksystem überblickt
werden kann, und so, dass er die Versorgung der Anlage vollkommen abschaltet.
5. Die Kabel mit 1,5 mm
2
Querschnitt für den Anschluss der Netzversorgung an die
Motoren und die mit 0,75 mm
2
für die Vorrichtungen mit 24 VDC verwenden.
2.3 ELEKTROANSCHLÜSSE

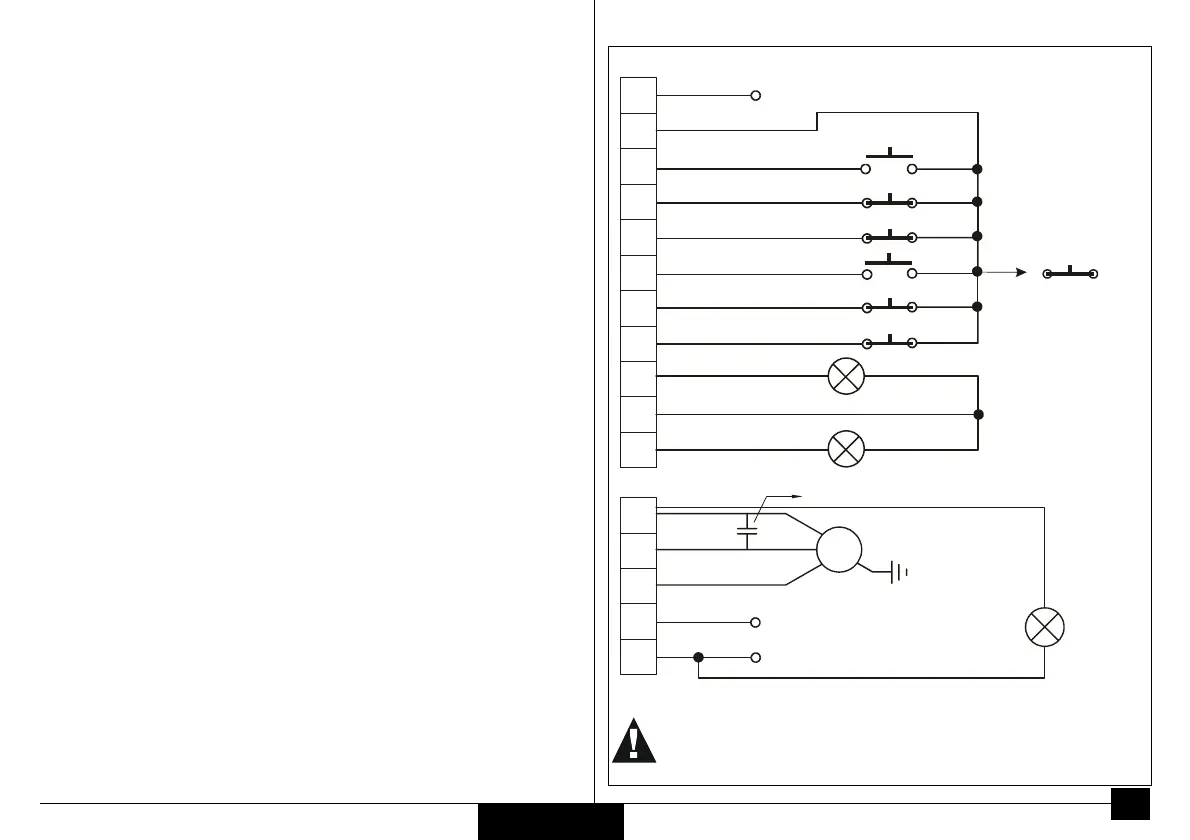

Die elektrischen Anschlüsse gemäß nebenstehendem Plan durchführen.
ACHTUNG - Vor Herstellen des Anschlusses muss die Netzstromversorgung
unterbrochen werden.
Die Sicherheitskontakte an den Klemmen 2 und 4 (Stopp-Eingang) und den Klemmen 2 und 5
(Fotozelle-Eingang) müssen überbrückt werden, wenn sie nicht verwendet werden.
Die Funktion des Eingangs (wechselt von Schließen zu Öffnen) der Klemme Nr. 6 wird durch die
Einstellung der Dip-Switches oder durch die gewählte Betriebsart bestimmt.
K1
K2
+ 24 V
6
4
2
8
10
7
5
3
9
11
16
13
12
M
15
14
1
- 24 V Gem. Leiter
Stopp
Fotozelle
Eingang Schließen mit Totmannschaltung
Endschalter Öffnen
Kontrolleuchte max. 3 W
LED-Anzeige
Öffnen
Schließen
Endschalter Schließen
Kondensator
Den Erdleiter des Motors
mit dem Erdleiter der
Steuerung verbinden
Blinkleuchte 230 V
Achtung: Bei
diesem Anschluß
ist die
Vorblinkfunktion
nicht aktiv.
Öffner = Sicherheitseinrichtung
beim Öffnen in den Betriebsarten
Automatik, Halbautomatik mit
Stopp und Automatik mit Stopp.
Start
Gem. Leiter
Neutralleiter
Phase
Mit Differenzialschalter schützen
Magnetschalter 6 A / 30 mA
-
-
+
