DIP-SWITCH 4 (VORBLINKEN) - An diesem SWITCH kann das Vorblinken ein- oder
ausgeschaltet werden. Die Einstellung betrifft sowohl die Öffnungs- als auch die
Schließphase. Wird diese Funktion eingestellt, werden vor dem Öffnen oder dem Schließen
der Automatik Kontroll- und Blinkleuchte 3 Sekunden lang eingeschaltet, bevor die
Torbewegung beginnt.
3.4 PROGRAMMIERUNG DES EMPFÄNGERS

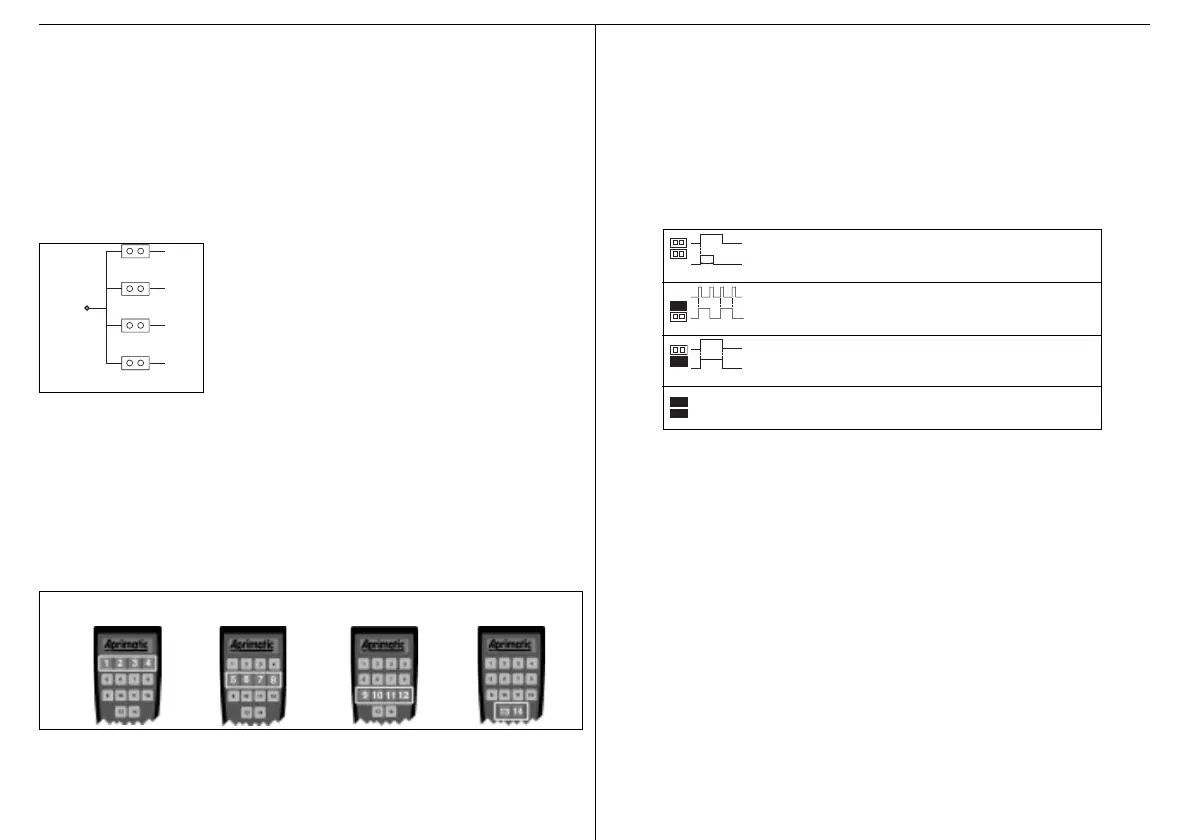

JP5-8 (AKTIVIERUNGSTASTE) - Über die Jumper JP5-8 kann der Ausgangskanal des
Empfängers, d.h. die Taste der Fernbedienung, zur Aktivierung des Ausgabesignals gewählt
werden. Für die Belegung muss nur einer der vorgesehenen Jumper gemäß folgendem Plan
geschlossen werden:
JP5 – Kanal 1 – Taste 1
JP6 – Kanal 2 - Taste 2
JP7 – Kanal 3 - Taste 3
JP8 – Kanal 4 - Taste 4.
VORSICHT: Um Beschädigungen der Einrichtung zu
vermeiden, auf keinen Fall mehr als einen Jumper schließen.
JP3-4 (REIHE DER AKTIVIERUNGSTASTEN) - Die Empfänger können sowohl mit
Fernbedienungen mit 2 und 4 Tasten als auch mit Fernbedienungen mit 14 Tasten verwendet
werden. Bei Verwendung mit Fernbedienungen mit 14 Tasten kann über die Jumper JP3 und
JP4 festgelegt werden, auf welche Tastenreihe der Empfänger ansprechen soll. Siehe
dazu den folgenden Plan:
JP3 – JP4 offen: Reihe 1 (Tasten 1-4)
JP3 geschlossen: Reihe 2 (Tasten 5-8)
JP4 geschlossen: Reihe 3 (Tasten 9-12)
JP3 – JP4 geschlossen: Reihe 4 (Tasten 13-14).
HINWEIS - Für den Empfang von Steuersignalen von Fernbedienungen mit 2 und 4
Kanälen (TR2 und TR4) müssen JP3 und JP4 immer geöffnet sein (erste Konfiguration).
JP8
Ch4
JP7
Ch3
JP6
Ch2
JP5
Ch1
OUT RX
JP1-2 (BETRIEBSART DER AUSGÄNGE)
Die Betriebsart der Ausgangskanäle 3 und 4 kann über die Jumper JP1 und JP2 gemäß
nachstehendem Plan gewählt werden. Die Ausgangskanäle 1 und 2 funktionieren in jedem
Fall mit Impulsausgabe mit einer Dauer von 1 Sekunde. Beim Einschalten liest der
Mikroprozessor des Empfängers die Position der Jumper JP1-4: Bei Änderung der
Konfiguration der Jumper JP1-4 muss der Empfänger zwecks Aktivierung ausgeschaltet
und erneut eingeschaltet werden.
HINWEIS - Für den Empfang von Steuersignalen von Fernbedienungen mit 2 und 4
Kanälen (TR2 und TR4) müssen JP3 und JP4 immer geöffnet sein (erste Konfiguration).
JP3 OFF ON OFF ON
JP4 OFF OFF ON ON
Zeitbetrieb. JP1 und JP2 geöffnet: Bei jedem
Steuerbefehl durch den Sender wird der Ausgang für eine
Sekunde aktiviert.
NICHT VERWENDETE KONFIGURATION. BEWIRKT DIE
DEAKTIVIERUNG DER AUSGANGSKANÄLE 3 UND 4.
Schaltbetrieb. JP1 geschlossen: Bei jedem
Steuerbefehl durch den Sender wechselt der Zustand des
Ausgangs (ONðOFF und OFFðON).
Dauerbetrieb. JP2 geschlossen: Der Ausgang bleibt
aktiv, solange er vom Sender angesteuert wird.
Aktivierung der
Taste
1s
Ausgabe
Aktivierung der
Taste
Ausgabe
Aktivierung der
Taste
Ausgabe
