Aprimatic T2E - Programación del Receptor

DIP-SWITCH 4 (PRE-INTERMITENTE) - Este interruptor permite habilitar o inhabilitar el
pre-intermitente. La selección se realiza tanto para la fase de apertura como para la de
cierre. Si la función está habilitada, antes de que la automatización arranque en apertura
y cierre se activa una señalización de 3 seg. con el encendido del piloto y del avisador
luminoso antes del arranque de la cancela.
3.4 PROGRAMACIÓN DEL RECEPTOR

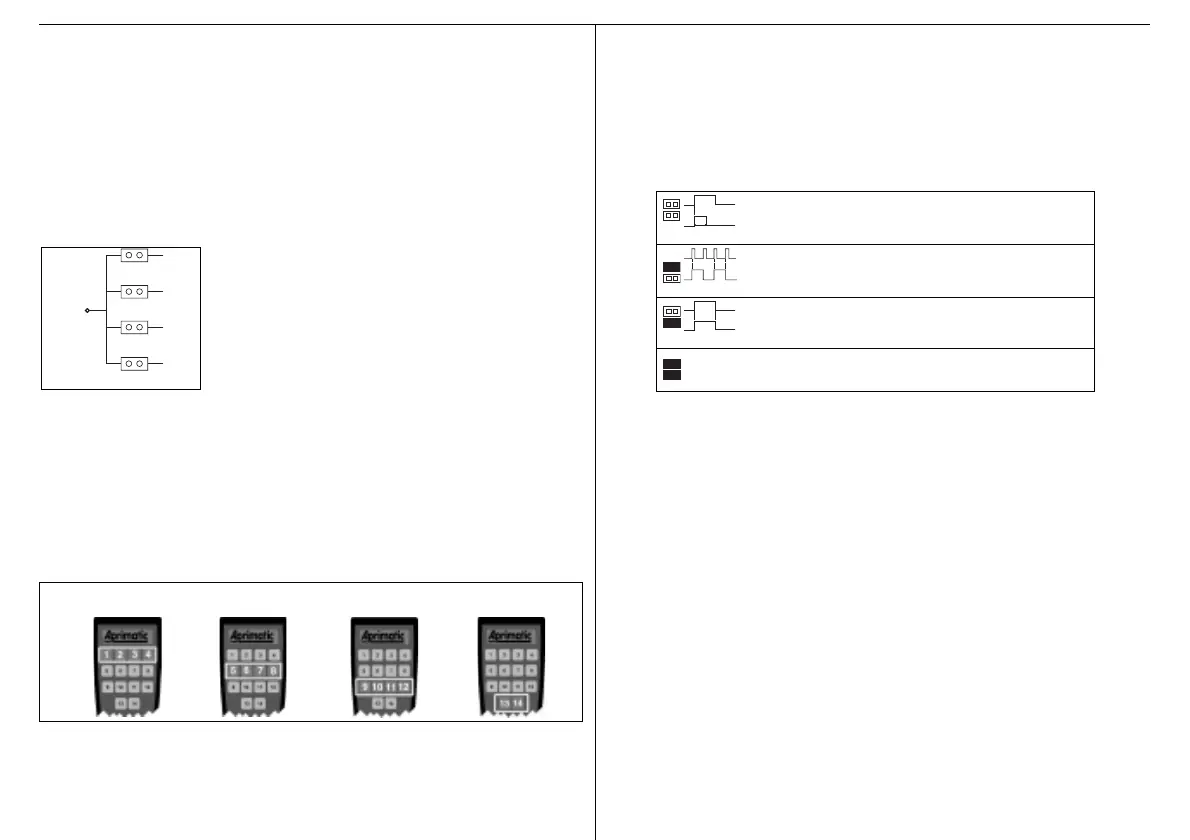

JP5-8 (TECLA DE ACTIVACIÓN) - Mediante los jumper JP5-8 se puede seleccionar qué
canal de salida del receptor, o sea que tecla del mando a distancia, activará la señal de
salida. Dicha asignación se realiza cerrando uno solo de los jumpers presentes según el
siguiente esquema:
JP5 – Canal 1 - Tecla 1
JP6 – Canal 2 - Tecla 2
JP7 – Canal 3 - Tecla 3
JP8 – Canal 4 - Tecla 4.
ATENCIÓN: Para evitar la rotura del dispositivo resulta
necesario cerrar un solo jumper.
JP3-4 (FILA DE LAS TECLAS DE ACTIVACIÓN) - Los receptores pueden utilizarse
tanto con los mandos a distancia de 2 y 4 teclas como con los mandos de 14 teclas: en
caso de uso combinado con los mandos a distancia de 14 teclas, mediante los jumpers
JP3 y JP4, se puede definir a qué fila de teclas debe responder el receptor según el
esquema siguiente:
JP3 – JP4 abiertos: fila 1 (Teclas 1-4)
JP3 cerrado: fila 2 (Teclas 5-8)
JP4 cerrado: fila 3 (Teclas 9-12)
JP3 – JP4 cerrados: fila 4 (Teclas 13-14).
INFORMACIONES: El receptor también puede recibir mandos procedentes de mandos a
distancia de 2 y 4 canales (TR2 y TR4) sólo si JP3 y JP4 se dejan abiertos (primera
configuración).
JP1-2 (LÓGICA DE FUNCIONAMIENTO DE LAS SALIDAS) - La modalidad de
funcionamiento de los canales de salida 3 y 4 puede seleccionarse mediante los jumpers
JP1 y JP2, en función del esquema abajo indicado. Los canales de salida 1 y 2 funcionan
en cualquier caso con salida impulsiva de 1 segundo de duración.
El microprocesador del receptor lee la posición de los jumpers JP1-4 al momento del
encendido: en caso de variación de la configuración de los jumpers JP1-4, a fin de que
ésta resulte operativa, será necesario quitar y volver a dar alimentación al receptor.
JP8
Ch4
JP7
Ch3
JP6
Ch2
JP5
Ch1
OUT RX
JP3 OFF ON OFF ON
JP4 OFF OFF ON ON
Funcionamiento impulsivo. JP1 y JP2 abiertos: a
cada mando enviado con el transmisor la salida se
activa durante un segundo.
Funcionamiento paso-paso. JP1 cerrado: a cada
mando enviado con el transmisor, la salida cambia
estado (
ONðOFF e OFFðON).
Funcionamiento continuo. JP2 cerrado: la salida
permanece activa mientras persista el mando enviado
con el transmidor.
CONFIGURACIÓN NO UTILIZADA. PROVOCA LA
INHABILITACIÓN DE LOS CANALES DE SALIDA 3 Y 4.
activación tecla
1s
salida
activación tecla
salida
activación tecla
salida
