2. INSTALLAZIONE
ATTENZIONE - L’installazione del prodotto può essere effettuata soltanto da personale
tecnico qualificato del servizio di assistenza e/o montaggio.
ATTENZIONE - L’impianto elettrico dovrà essere realizzato in conformità con le normative
in vigore nel paese di installazione.
ATTENZIONE - Togliere sempre tensione prima di aprire il contenitore. Assicurarsi di
avere a disposizione un buon impianto di messa a terra e collegare
sempre la stessa ai relativi morsetti.
2.1 PREPARAZIONE
L’apparecchiatura può essere montata sia internamente che esternamente al motore.
ATTENZIONE - Il montaggio all’interno del motore è consentito solo laddove sia previsto
dal costruttore.
In caso di montaggio esterno è necessario preparare gli utensili necessari per il
fissaggio a parete e per i collegamenti elettrici e i seguenti dispositivi:
1. tasselli a espansione Ø 6 mm
2. pressacavi PG16 di tipo skintop
3. un interruttore omnipolare con apertura minima dei contatti di 3 mm
4. un pulsante di emergenza
5. cavi per uso esterno approvati di 0,75 minimo e 1,5 mm² di sezione
2.2 MONTAGGIO
Per fissare l’apparecchiatura non è necessario praticare fori.
1. Fissare l’apparecchiatura ad un’altezza di almeno 30 cm, utilizzando i fori di fissaggio
del contenitore plastico.
2. Inserire i cavi di collegamento, utilizzando i fori prestampati presenti sul fondo del
contenitore e i pressacavi indicati.
3. Installare a monte dell’apparecchiatura l’interruttore omnipolare.
4. Installare un pulsante di emergenza in posizione tale da consentire la vista del
sistema di automazione e in modo tale da togliere completamente alimentazione
all’impianto.
5. Utilizzare i cavi da 1,5 mm² di sezione per il collegamento dell’alimentazione di rete
al motore e da 0,75 mm² per i dispositivi a 24 VDC.
2.3 COLLEGAMENTI ELETTRICI

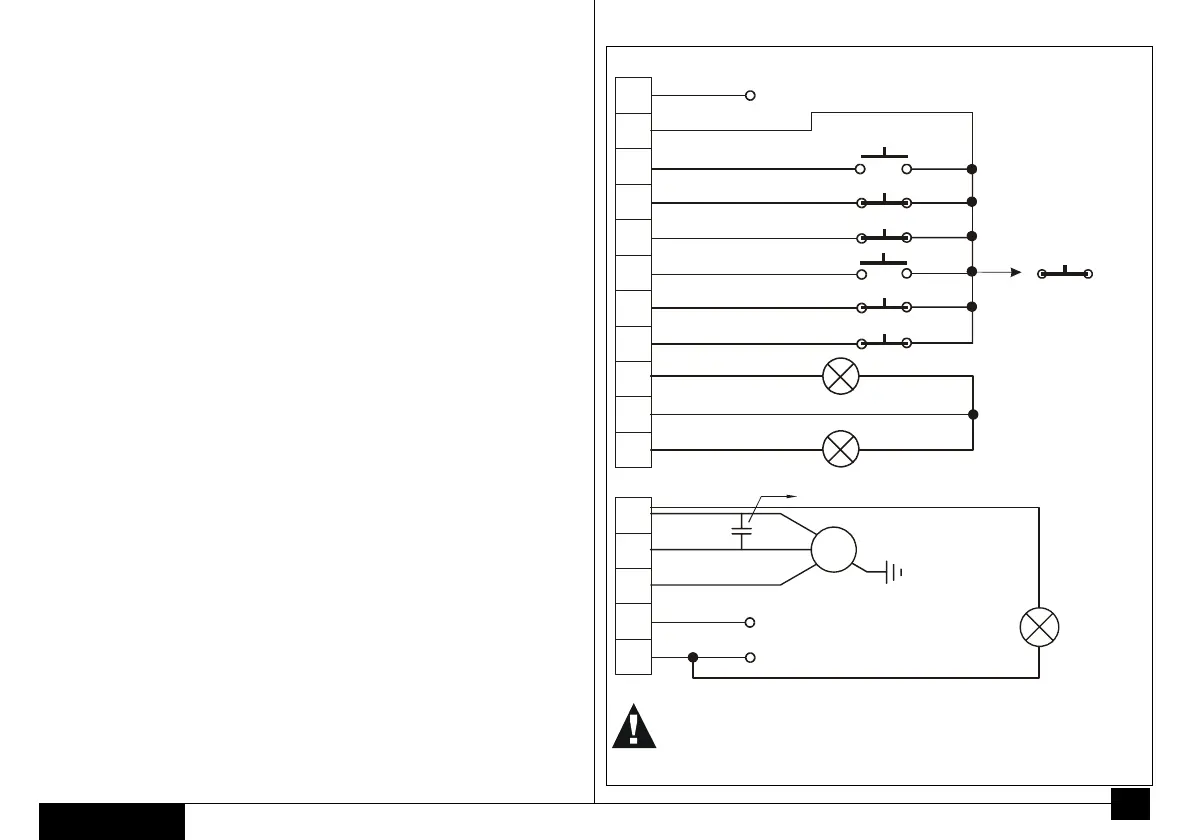

Effettuare i collegamenti elettrici come indicato nello schema riportato qui di fianco.
ATTENZIONE - Prima di procedere al collegamento è necessario interrompere
l’alimentazione elettrica di rete.
I contatti di sicurezza morsetti 2 e 4 (ingresso stop) e morsetti 2 e 5 (ingresso
fotocellula) se non utilizzati dovranno essere ponticellati.
L’ingresso del morsetto N° 6 assume la funzione, e cambia da NA a NC, in
base alla selezione dei dip switch o della logica selezionata.
K1
K2
+ 24 V
6
4
2
8
10
7
5
3
9
11
16
13
12
M
15
14
1
- 24 V Comune
Stop
Fotocellula
Ingresso chiusura con Uomo presente
Finecorsa apre
Lampada spia max. 3 W
Lampeggiatore LED
Apertura
Chiusura
Finecorsa chiude
Condensatore
Collegare la terra motore
al conduttore di terra
dell’apparecchiatura
Lampeggiatore 230V.
Attenzione: con
questo collegamento
non è in funzione il
prelampeggio
Contatto NC = Sicurezza
apertura con modi Automatico,
Semiautomatico con stop e
Automatico con stop
Start
Comune
Neutro
Fase
Proteggere con interruttore differenziale
Magnetotermico 6 A intervento 30 mA
-
-
+
