El control a distancia es una
OPCIÓN

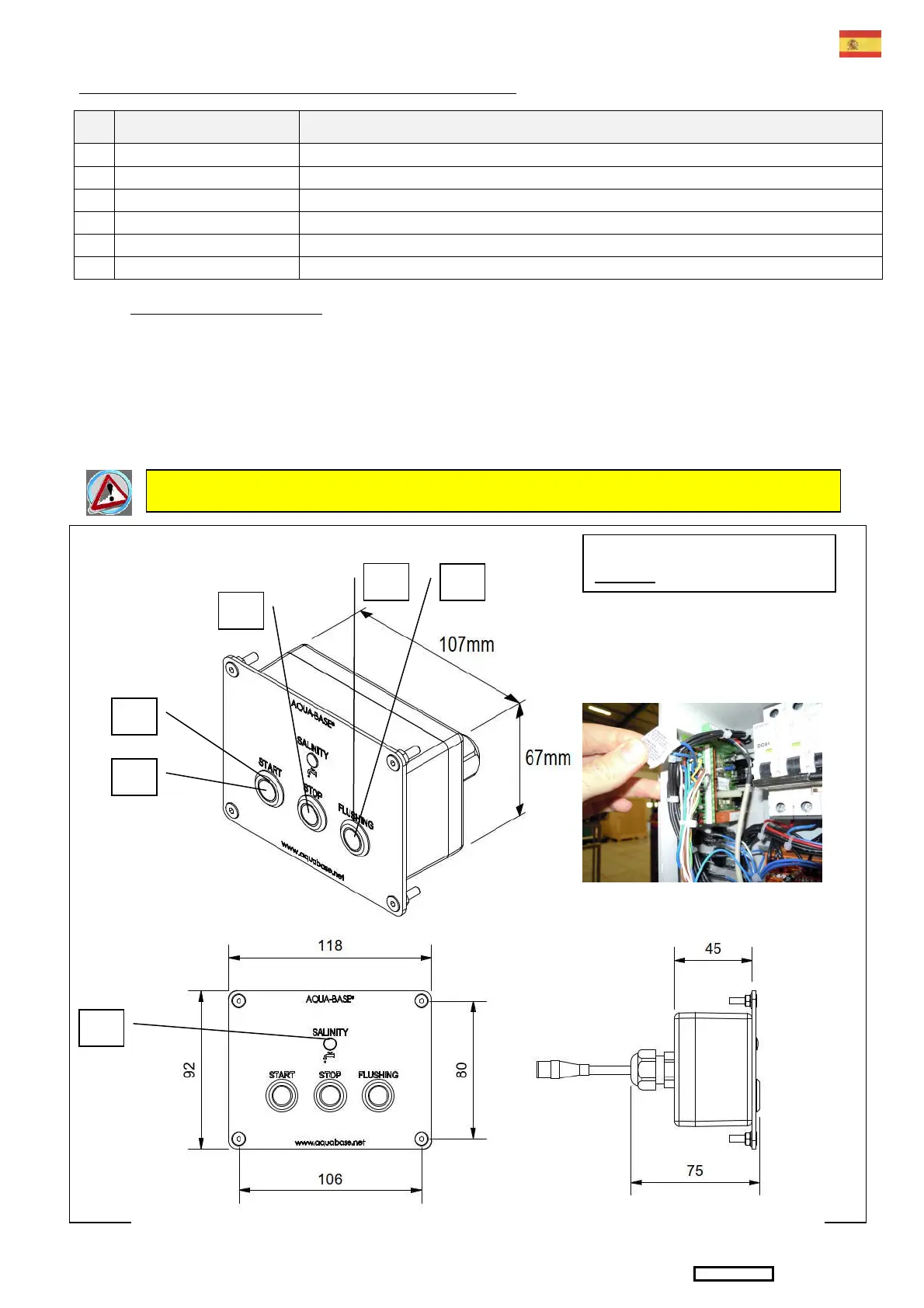

3.3 – CIRCUITO ELÉCTRICO Y CONTROL A DISTANCIA (OPCIÓN)
Esta opción permite mandar y vigilar el aparato AQUA-BASE desde un emplazamiento distante del aparato, tabla de cartas, cuerpo eléctrico
principal (Ref. Mando a distancia: 999155).
Composición.
El mando a distancia está compuesto de una caja empotrable provista del cuerpo de mando y de un coaxial de conexión.
Montaje.
- Colocar el cuerpo de mando en su emplazamiento, según las indicaciones del esquema posterior.
- Pasar el coaxial de conexión disociado en el cuerpo principal: conectador 8P.
- Abrir el cofrecito principal y retirar el shunt entre terminales 3-9 (de lo contrario, se producirá una avería del aparato AQUA-BASE)
- Cerrar el cofrecito principal.
REP. DESCRIPCIÓN FUNCIÓN
50 Conmutador Arranque Puesta en marcha del aparato.
51
Conmutad
or P
arada
Parada del aparato.
52 Conmutador Enjuague Efectuar un enjuague del aparato.
53 Indicador LED verde indica que el aparato está en funcionamiento.
54 Indicador Indica que el aparato está en posición « enjuage ».
55
Indicador
LED v
erde
indica
q
ue e
l aparato está en produ
cción agua dulce hacia el
depósito
de almacenaje
.
ATENCIÓN: SHUNT ENTRE TERMINALES 3
-
9 A RETIRAR SI
OPCIÓN DE CONTROL
A DISTANCIA
53
50
51
52
54
55
SHUN
T
3
-
9 A RETIRAR
(en el cuerpo elétrico)
