• SCHRITT I - INSTALLATION DES WINKELABSPERRVENTIL
Installieren Sie zuerst das mitgelieferte Winkelabsperrventil zwischen der
Kaltwasserzufuhr und dem Schlauch, der zum Wasserhahn der Spüle führt.
1. Zuerst die Kaltwasserzufuhr unter der Spüle zudrehen.
2. Danach den Schlauch, der zum Wasserhahn der Spüle führt, abschrauben.
Das Winkelabsperrventil dann an dieser Stelle einsetzen und festschrauben.
3. Nun den mitgelieferten Schlauch, der zum Eingang des Wasser lters mit der
Bezeichnung „INLET“ führt, aufschieben.
4. Anschließend die Mutter festschrauben.
• SCHRITT II - INSTALLATION DER ABWASSERSCHELLE (Bebilderung Folgeseite)
Im nächsten Schritt die mitgelieferte Abwasserschelle inklusive der viereckigen
schwarzen Dichtung kurz über der Krümmung des Abwasserrohrs anbringen.
5. Die mitgelieferte Dichtung auf das Abwasserrohr kleben und mit einem 6mm-Bohrer
ein Loch bohren.
6. Jetzt die Verschraubung aufschrauben und die Ab usschelle mittig über das gebohrte
Loch setzen und festschrauben.
7. Den mitgelieferten Schlauch, der zum Ausgang des Wasser lters mit der Bezeichnung
„DRAIN“ führt, einstecken bis er einrastet.

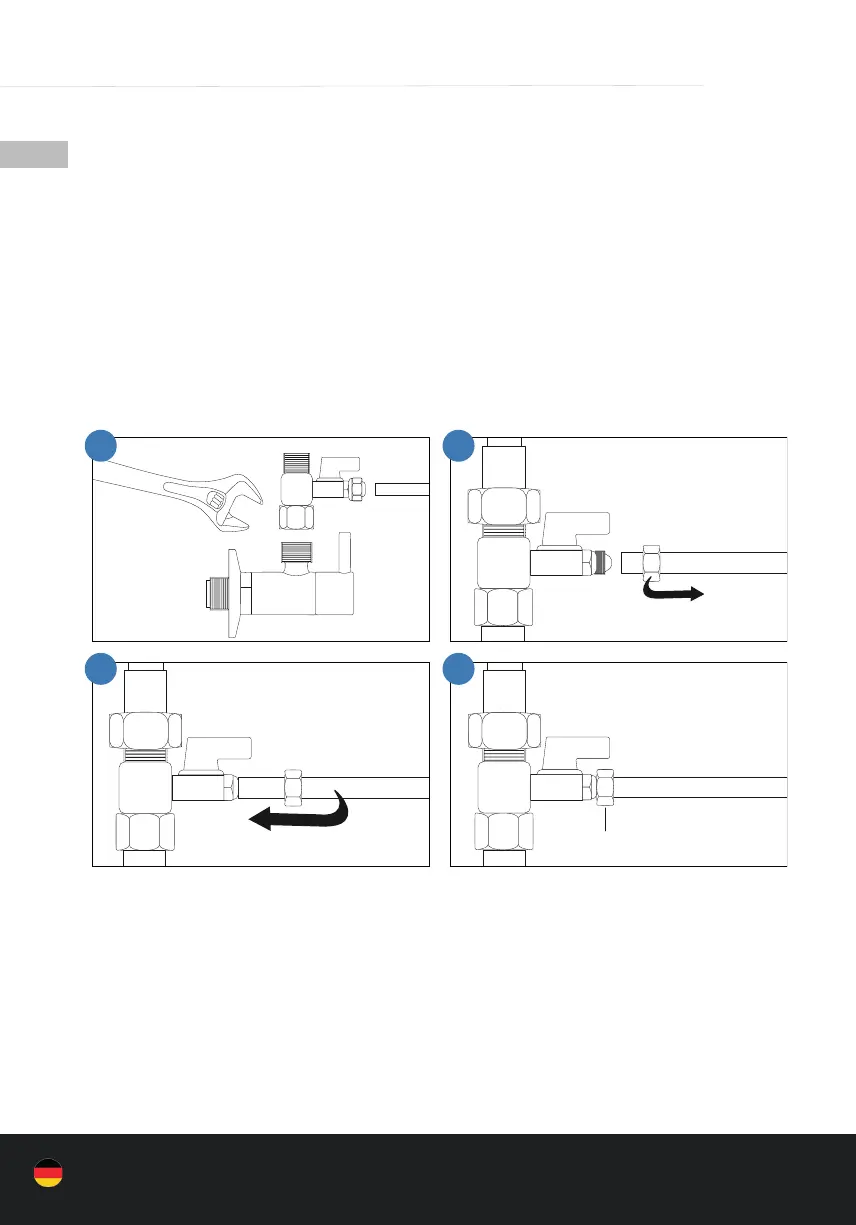

1 2
3 4
Absperrventil
Kaltwasseranschluss
Schlauch zum
Geräteeingang „IN“
Festschrauben
