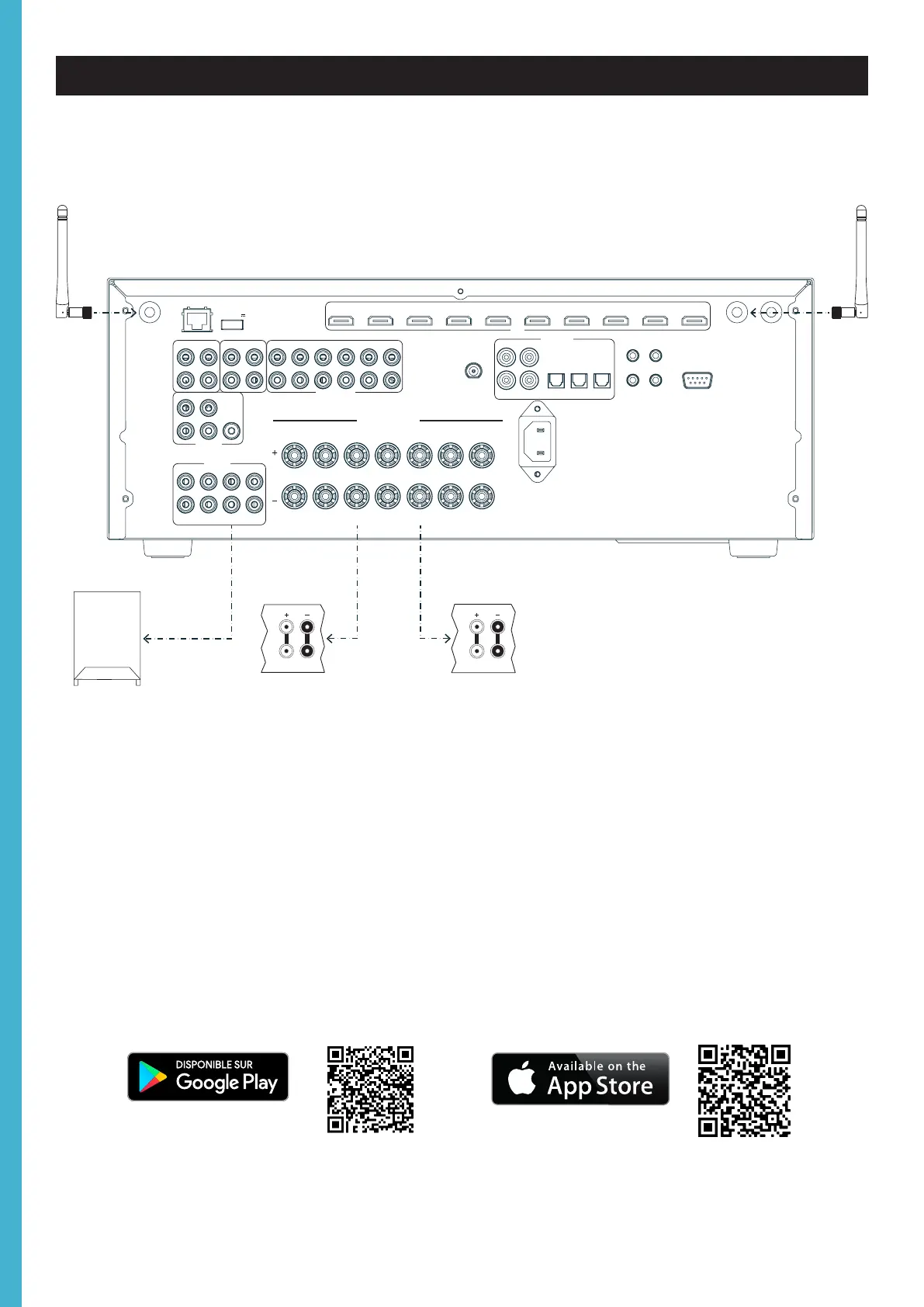

Lecture à travers un réseau sans fil
1. Connectez les antennes à l’AVR et connectez les sorties haut-parleurs de l’AVR à vos
haut-parleurs.
Remarque: la configuration des enceintes 2.1 est illustrée pour plus de clarté.
2. Allumez l’appareil et patientez une minute le temps qu’il s’initialise.
3a. Configuration à l’aide d’Apple AirPlay:
Ouvrez le menu des paramètres Wi-Fi sur l’iPhone, sélectionnez ArcamAVR dans le
menu «set up new AirPlay speaker» et suivez les instructions à l’écran. Si vous avez
besoin d’assistance, veuillez visiter le site d’assistance d’Apple https://support.apple.com
3b. Configuration à l’aide du Chromecast intégré:
Téléchargez et installez l’application Google Home à partir de l’App Store ou de Google Play.
Ouvrez l’application Google Home sur votre appareil mobile et suivez les instructions
à l’écran pour configurer un nouvel appareil. Si vous avez besoin d’assistance, veuillez
consulter le site d’assistance de Google à l’adresse https://support.google.com
DIGITAL AUDIO
RS232
BLUETOOTHWI-FI
TRIG Z1 Z1 IR
Z2 IRTRIG Z2
OUTAVSTBCDBD
SAT PVR
HDMI
FM/DAB
CD
PVR
BD
AV
GAME
STB
LINE OUT
ANALOGUE AUDIO
Z2 OUTHEIGHT1HEIGHT2
L
R
CH15/16CH13/14
SUB2
L
R
ETHERNET
USB 5V/0.5A
FL
FR
SL
SR
C
SUB1
SBL
SBR
PREAMP OUT
PREAMP OUT
ZONE2 R
HEIGHT1 R
SBR
SBR
HEIGHT1 R
ZONE2 R
ZONE2 L
HEIGHT1 L
SBL
SBL
HEIGHT1 L
ZONE2 L
SR
SR
FR
FR
C
C
FL
FL
SL
SL
SPEAKER OUTPUTS
WI-FI
STBGAMEAVSATBDUHDPVR
ZONE2
OUT
OUTPUT1
eARC
OUTPUT2
HF
LF
HF
LF

Arcam AVR5 Specifications

General

Type	AV Receiver
Amplification	Class AB
Frequency Response	20Hz - 20kHz
HDMI Inputs	7
HDMI Outputs	2
HDMI 2.1	Yes
eARC	Yes
HDMI Version	2.1
HDCP Version	2.3
Dolby Atmos	Yes
DTS:X	Yes
IMAX Enhanced	Yes
Room Correction	Dirac Live
Streaming	Yes
Wi-Fi	Yes
Bluetooth	Yes
Ethernet	Yes
USB	Yes
Input Impedance	47k Ohms
Total Harmonic Distortion	0.2%
Signal-to-Noise Ratio	100dB
DAC	ESS 9026PRO
Dimensions (W x H x D)	433 x 171 x 425 mm
Amplifier Power Output	90W per channel (8 ohms, 20Hz - 20kHz, 0.2% THD)
Input Sensitivity	200mV
USB Port	Type-A (for audio playback)
