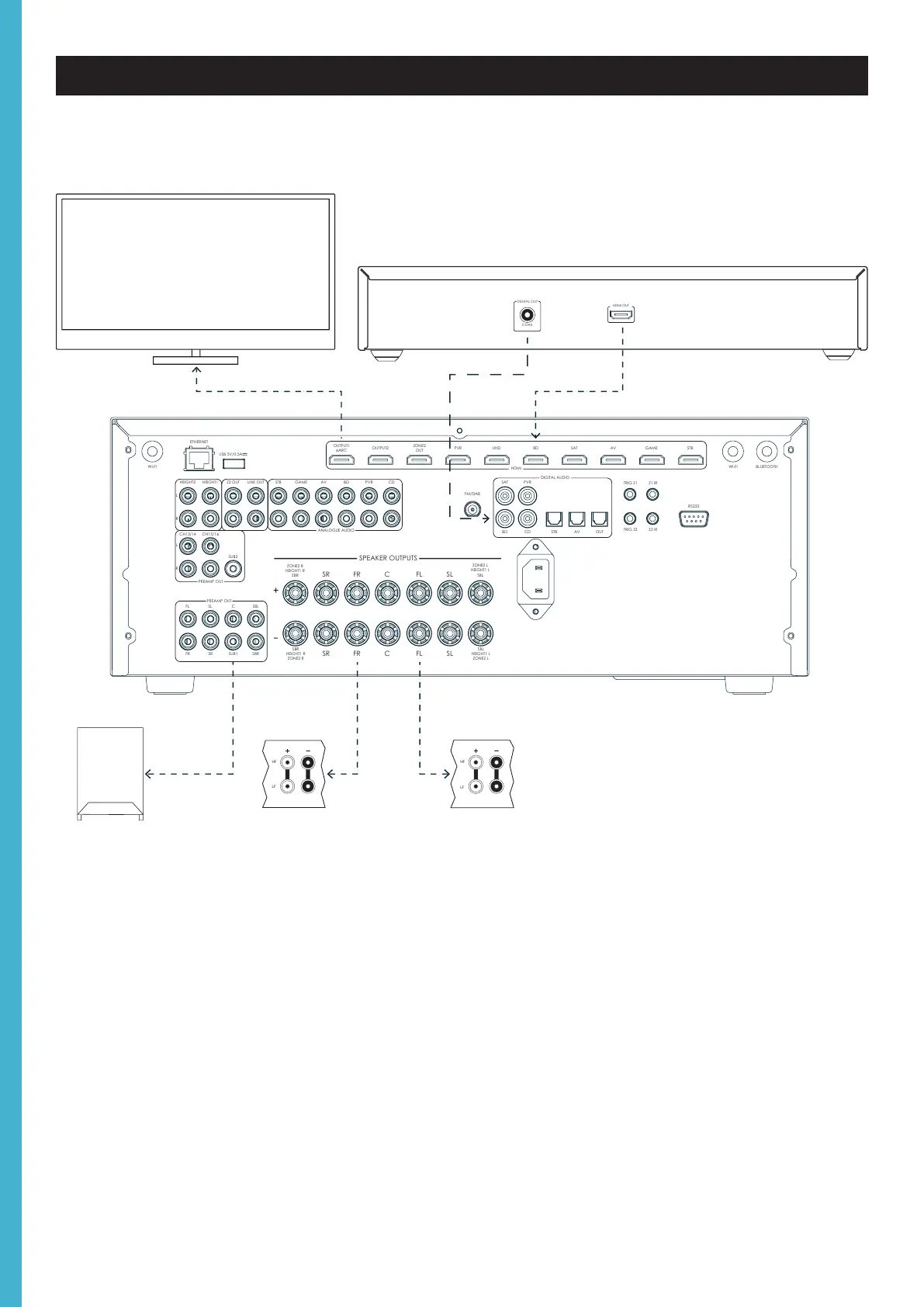

Connexion de sources externes
1. Connectez les sorties haut-parleur de l’AVR à vos haut-parleurs..
Remarque: la configuration des enceintes 2.1 est illustrée pour plus de clarté.
2. Connectez vos composants source aux entrées requises et un écran à la sortie HDMI
requise.
Remarque: lecteur Blu-ray avec connexion audio numérique en option illustré.
3. Mettez l’appareil sous tension et attendez une minute pour qu’il s’initialise.
4. Sélectionnez l’entrée requise à l’aide de la télécommande ou du panneau de
commande du panneau avant.
DIGITAL AUDIO
RS232
BLUETOOTHWI-FI
TRIG Z1 Z1 IR
Z2 IRTRIG Z2
OUTAVSTBCDBD
SAT PVR
HDMI
FM/DAB
CD
PVR
BD
AV
GAME
STB
LINE OUT
ANALOGUE AUDIO
Z2 OUTHEIGHT1HEIGHT2
L
R
CH15/16CH13/14
SUB2
L
R
ETHERNET
USB 5V/0.5A
FL
FR
SL
SR
C
SUB1
SBL
SBR
PREAMP OUT
PREAMP OUT
ZONE2 R
HEIGHT1 R
SBR
SBR
HEIGHT1 R
ZONE2 R
ZONE2 L
HEIGHT1 L
SBL
SBL
HEIGHT1 L
ZONE2 L
SR
SR
FR
FR
C
C
FL
FL
SL
SL
SPEAKER OUTPUTS
WI-FI
STBGAMEAVSATBDUHDPVR
ZONE2
OUT
OUTPUT1
eARC
OUTPUT2
DIGITAL OUT
COAX
HDMI OUT
HF
LF
HF
LF
