Arcam AVR5 User Manual

Wiedergabe über ein kabelgebundenes Netzwerk

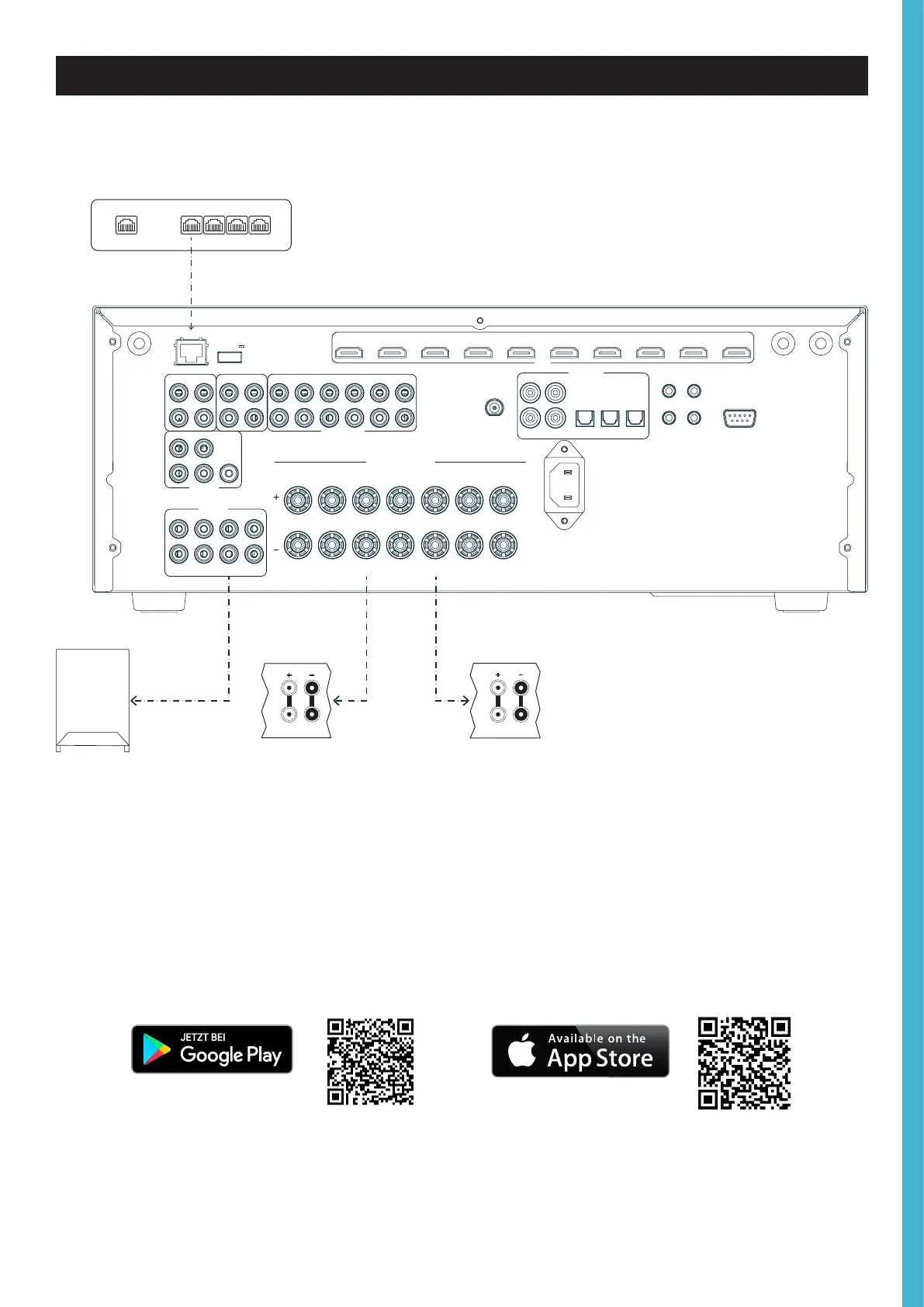

1. Schließen Sie den AVR an Ihren Router an. Verbinden Sie die Lautsprecherausgänge
des AVR mit Ihren Lautsprechern.
Hinweis: 2.1 Lautsprechereinstellung zur Verdeutlichung.
2. Schalten Sie das Gerät ein und warten Sie eine Minute, bis es sich initialisiert hat.
3a. Einrichtung über Chromecast built-in:
Laden Sie die Google Home App aus dem App Store oder Google Play herunter und
installieren Sie sie.
Öffnen Sie die Google Home App auf Ihrem mobilen Gerät und folgen Sie den
Anweisungen auf dem Bildschirm, um ein neues Gerät einzurichten. Falls Sie Hilfe
benötigen, besuchen Sie bitte die Support-Website von Google unter
https://support.google.com .
DIGITAL AUDIO
RS232
BLUETOOTHWI-FI
TRIG Z1 Z1 IR
Z2 IRTRIG Z2
OUTAVSTBCDBD
SAT PVR
HDMI
FM/DAB
CD
PVR
BD
AV
GAME
STB
LINE OUT
ANALOGUE AUDIO
Z2 OUTHEIGHT1HEIGHT2
L
R
CH15/16CH13/14
SUB2
L
R
ETHERNET
USB 5V/0.5A
FL
FR
SL
SR
C
SUB1
SBL
SBR
PREAMP OUT
PREAMP OUT
ZONE2 R
HEIGHT1 R
SBR
SBR
HEIGHT1 R
ZONE2 R
ZONE2 L
HEIGHT1 L
SBL
SBL
HEIGHT1 L
ZONE2 L
SR
SR
FR
FR
C
C
FL
FL
SL
SL
SPEAKER OUTPUTS
WI-FI
STBGAMEAVSATBDUHDPVR
ZONE2
OUT
OUTPUT1
eARC
OUTPUT2
HF
LF
HF
LF
1 2 3 4NET

Arcam AVR5 Specifications

General

Type	AV Receiver
Amplification	Class AB
Frequency Response	20Hz - 20kHz
HDMI Inputs	7
HDMI Outputs	2
HDMI 2.1	Yes
eARC	Yes
HDMI Version	2.1
HDCP Version	2.3
Dolby Atmos	Yes
DTS:X	Yes
IMAX Enhanced	Yes
Room Correction	Dirac Live
Streaming	Yes
Wi-Fi	Yes
Bluetooth	Yes
Ethernet	Yes
USB	Yes
Input Impedance	47k Ohms
Total Harmonic Distortion	0.2%
Signal-to-Noise Ratio	100dB
DAC	ESS 9026PRO
Dimensions (W x H x D)	433 x 171 x 425 mm
Amplifier Power Output	90W per channel (8 ohms, 20Hz - 20kHz, 0.2% THD)
Input Sensitivity	200mV
USB Port	Type-A (for audio playback)
