Arcam AVR5 User Manual

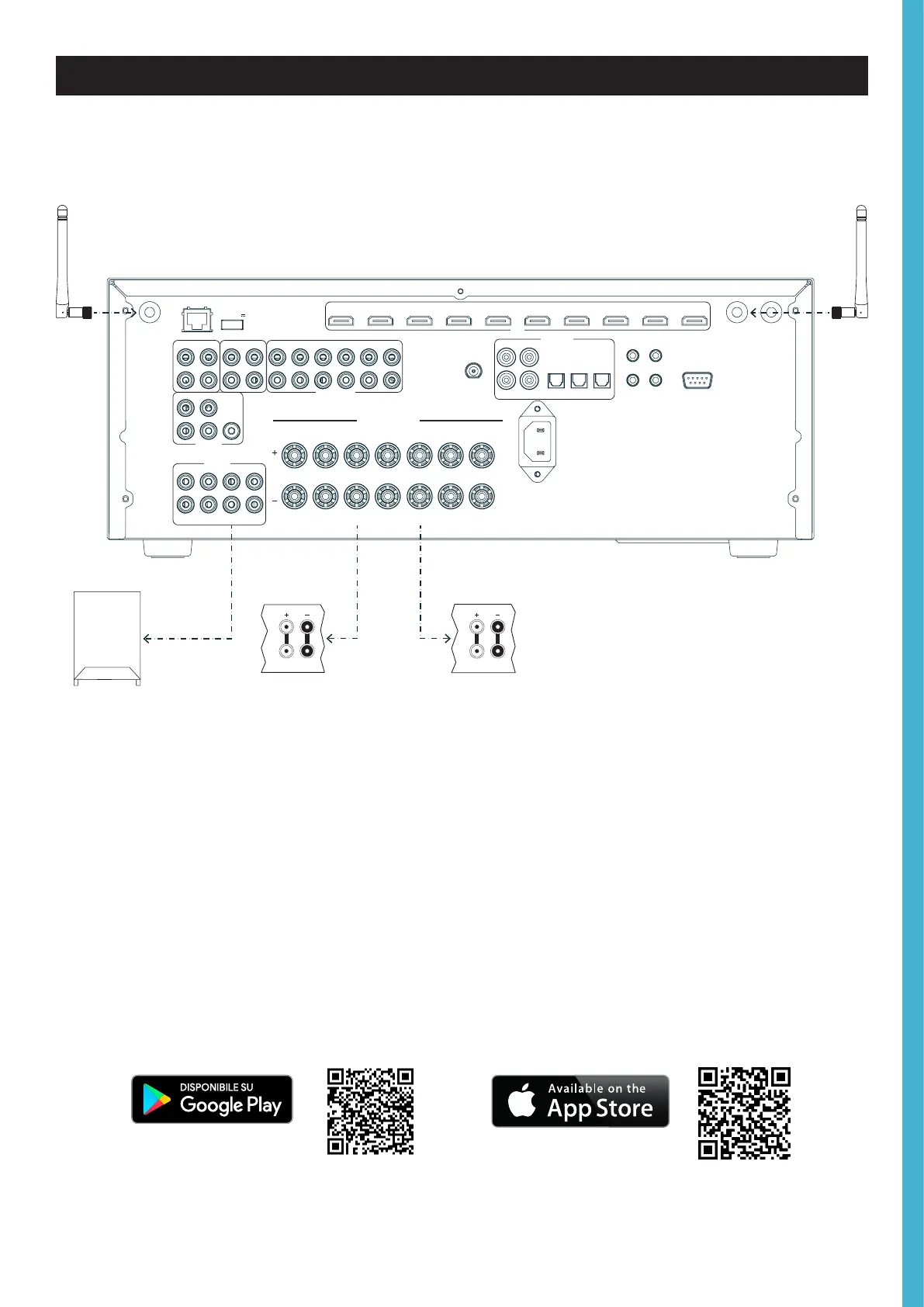

Riproduzione attraverso una rete wireless
1. Collega le antenne all’AVR e collega le uscite degli altoparlanti dell’AVR agli
altoparlanti.
Nota: configurazione dei diffusori 2.1 mostrata per chiarezza.
2. Accendere l’unità e attendere un minuto affinché venga eseguita l’inizializzazione.
3a. Configurazione tramite Apple AirPlay:
Accedere al menu delle impostazioni Wi-Fi dell’iPhone in uso, selezionare il prodotto
Arcam AVR alla voce “set up new AirPlay speaker”, quindi seguire le istruzioni che
vengono visualizzate sul display. In caso sia necessario l’intervento dell’assistenza,
consultare il sito web dell’assistenza Apple https://support.apple.com
3b. Configurazione tramite Chromecast integrato:
Scaricare e installare l’app Google Home dall’App Store o da Google Play.
Aprire l’app Google Home sul dispositivo mobile e seguire le istruzioni riportate
sul display per configurare il nuovo dispositivo. In caso sia necessario l’intervento
dell’assistenza, consultare il sito web dell’assistenza Apple https://support.google.com
DIGITAL AUDIO
RS232
BLUETOOTHWI-FI
TRIG Z1 Z1 IR
Z2 IRTRIG Z2
OUTAVSTBCDBD
SAT PVR
HDMI
FM/DAB
CD
PVR
BD
AV
GAME
STB
LINE OUT
ANALOGUE AUDIO
Z2 OUTHEIGHT1HEIGHT2
L
R
CH15/16CH13/14
SUB2
L
R
ETHERNET
USB 5V/0.5A
FL
FR
SL
SR
C
SUB1
SBL
SBR
PREAMP OUT
PREAMP OUT
ZONE2 R
HEIGHT1 R
SBR
SBR
HEIGHT1 R
ZONE2 R
ZONE2 L
HEIGHT1 L
SBL
SBL
HEIGHT1 L
ZONE2 L
SR
SR
FR
FR
C
C
FL
FL
SL
SL
SPEAKER OUTPUTS
WI-FI
STBGAMEAVSATBDUHDPVR
ZONE2
OUT
OUTPUT1
eARC
OUTPUT2
HF
LF
HF
LF

Arcam AVR5 Specifications

General

Type	AV Receiver
Amplification	Class AB
Frequency Response	20Hz - 20kHz
HDMI Inputs	7
HDMI Outputs	2
HDMI 2.1	Yes
eARC	Yes
HDMI Version	2.1
HDCP Version	2.3
Dolby Atmos	Yes
DTS:X	Yes
IMAX Enhanced	Yes
Room Correction	Dirac Live
Streaming	Yes
Wi-Fi	Yes
Bluetooth	Yes
Ethernet	Yes
USB	Yes
Input Impedance	47k Ohms
Total Harmonic Distortion	0.2%
Signal-to-Noise Ratio	100dB
DAC	ESS 9026PRO
Dimensions (W x H x D)	433 x 171 x 425 mm
Amplifier Power Output	90W per channel (8 ohms, 20Hz - 20kHz, 0.2% THD)
Input Sensitivity	200mV
USB Port	Type-A (for audio playback)
