ISSUE
DRAWING NO.
DRAWING TITLE
DATE
Filename:
ECO No. DESCRIPTION OF CHANGE
L117_C3_DACs_E1.SchDoc

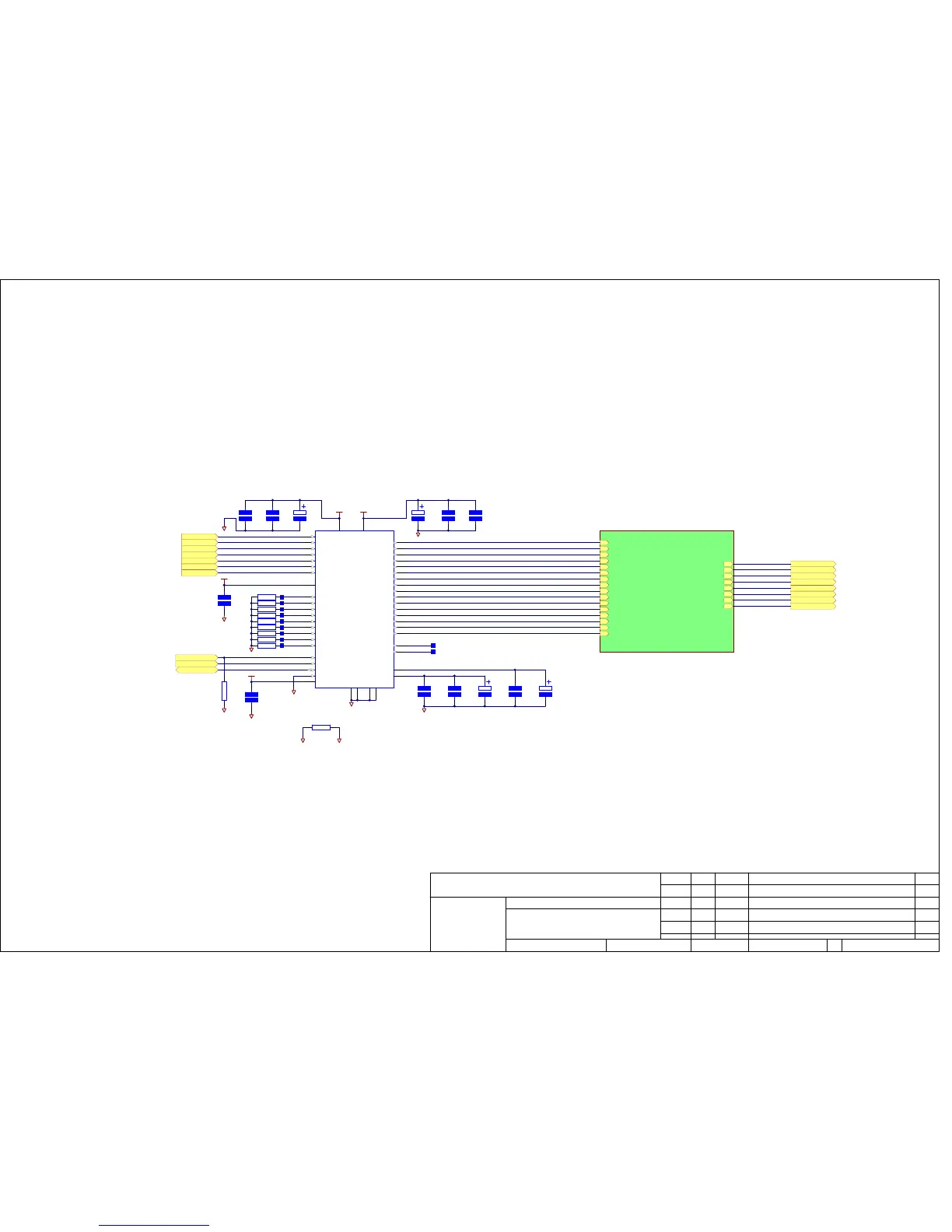

Analogue Output - DAC & Filter
Contact Engineer:
L117CT
18/08/2008
INITIALS
Printed:
35Sheet of
Notes:
Contact Tel: (01223) 203270 tel NoNick Clarke
A & R Cambridge Ltd.
Pembroke Avenue
Cambridge CB5 9QR
Waterbeach
A3
ARCAM
Data LR
Data CSw
Data SlSr
Data SblSbr
DAC MClk
DAC WClk
DAC BClk
DAC /RESET
AN SCL
AN SDA
AGND AGND
AGND
AGND
DGND
+2.5V +5VA
+3V3D
+3V3D
DGND
DGND
DAC Left+
DAC Left-
DAC Right+
DAC Right-
DAC Centre+
DAC Centre-
DAC Sw+
DAC Sw-
DAC Sl+
DAC Sl-
DAC Sr+
DAC Sr-
DAC Sbl+
DAC Sbl-
DAC Sbr+
DAC Sbr-
DAC Sbr
DAC Sbl
DAC Sr
DAC Sl
DAC Sw
DAC Centre
DAC Right
DAC Left
Filters
L117_C4_Filters_E1.SchDoc
DAC Sbl
DAC Sbr
DAC Sr
DAC Sl
DAC Left
DAC Right
DAC Centre
DAC Sw
35V
YK
C311
47UF
50V
YK
C302
10UF
50V
YK
C304
10UF
50V
YK
C309
10UF
0W063
R300
470R 0W063
R301
470R 0W063
R302
470R 0W063
R303
470R 0W063
R304
470R 0W063
R305
470R 0W063
R306
470R 0W063
R307
470R 0W063
R308
470R
DGND
DGND
P308
P307
P306
P305
P304
P303
P302
P301
P300
DGND AGND
0W063
R310
0R0
NF
P311
P312
B.0
16V
C300
100N
16V
C305
100N
16V
C306
100N
16V
C307
100N
16V
C310
100N
25V
C301
1uF
25V
C303
1uF
25V
C308
1uF
16V
C312
100N
0W063
R309
10K
MClk
6
LRClk
7
SClk
9
SDIn1
8
SDIn2
11
SDIn3
13
SDIn4
14
VLS
43
DSDB1
2
DSDA1
3
DSDA2
1
DSDB2
48
DSDA3
47
DSDB3
46
DSDA4
45
DSDB4
44
DSDSClk
42
/RST
19
M2,SCL,CClk
15
M1,SDA,CDIn
16
M0,AD0,/CS
17
VLC
18
VD
4
VA
32
GND
5
GND
31
VQ
21
FILT+
20
AOUTB1+
38
AOUTB1-
37
AOUTA2+
35
AOUTA2-
36
AOUTB2+
34
AOUTB2-
33
AOUTA3+
29
AOUTA3-
30
AOUTB3+
28
AOUTB3-
27
AOUTA4+
25
AOUTA4-
26
AOUTB4+
24
AOUTB4-
23
MUTEC1
41
MUTEC234
22
M4,TST0
10
M3,TST1
12
AOUTA1-
40
AOUTA1+
39
IC300
CS4385
NC 19/9/0707_E161 AN SPI data/clk corrected, H/phone Rf = 75k, Phono AC coupled
C.0None to this sheetPK 18/12/0708_E015
D.0PCB change onlyPK 27/05/0808_E127
E.0PCB change onlyPK 22/07/0808_E150
E.1No changes to this sheetNC 25/07/0808_E159
