Français
19
RACCORDEMENT AUX HAUT-PARLEURS
Les haut-parleurs doivent être connectés aux bornes de haut-parleurs,
en fonction du signal d’entrée correct. En d’autres termes, le haut-
parleur du canal Central doit être connecté au module qui fournit le
signal du canal Central et ainsi de suite, pour tous les canaux.
Comme pour tous les branchements de haut-parleurs, vérifiez que la
polarité est respectée lors du raccordements des haut-parleurs (c’est-
à-dire rouge (+) avec rouge ; noir (–) avec noir).
Pour bi-câbler ou bi-amplifier vos haut-parleurs, reportez-vous à la
section vers la fin de ce manuel contenant les schémas. Si vous n’êtes
pas sûr de la façon dont il convient de connecter votre système, ou
si vous avez besoin de conseil à propos de la biamplification, veuillez
consulter votre revendeur Arcam.
HF
LF
+
+
–
–
+
–
IN OUT
+
–
IN OUT
+
–
IN OUT
+
–
IN OUT
+
–
IN OUT
+
–
IN OUT
+
–
IN OUT
HF
LF
+
+
–
–
HF
LF
+
+
–
–
HF
LF
+
+
–
–
Sorties du préamplificateur (par exemple, AV8)
Surround
arrière
gauche
Surround
arrière
droite Centre
Avant
gauche
Avant
droite
Surround
gauche
Surround
droite
Amplicateur de Puissance Multicanaux P7
BRANCHEMENT À UNE SOURCE
D’ALIMENTATION
CORDON D’ALIMENTATION
Normalement, l’appareil est fourni avec une prise de cordon
d’alimentation moulée déjà ajustée sur le cordon. Si, pour quelque
raison que ce soit, la prise doit être retirée, il convient de la jeter
immédiatement et de façon sécurisée, car elle risque de provoquer
un choc électrique. Si vous avez besoin d’un nouveau cordon
d’alimentation, adressez-vous à votre revendeur Arcam.
MAUVAISE PRISE ?
Vérifiez que la prise fournie avec l’appareil s’adapte à votre alimentation
et que la tension d’alimentation correspond au réglage de tension
(100V, 115V ou 230V) indiqué sur le panneau arrière de l’appareil.
Si la tension d’alimentation ou la prise principale est différente,
consultez votre revendeur Arcam ou le support technique d’Arcam au
+44 (0)1223 203200.
RACCORDEMENT AU RÉSEAU
Introduisez la prise (prise de ligne IEC fort courant) du câble
d’alimentation fournie avec l’appareil dans la prise POWER INLET à
l’arrière de l’appareil. Assurez-vous qu’elle est bien enfoncée.
Le P7 a été conçu de façon à ce qu’il soit impossible d’y brancher un
câble IEC de courant nominal standard (dont le courant nominal est
insuffisant). Seuls les câbles d’alimentation en courant haute tension
peuvent être raccordés.
Placer la prise sur l’autre extrémité du câble dans la prise d’alimentation
et mettre la prise sous tension.

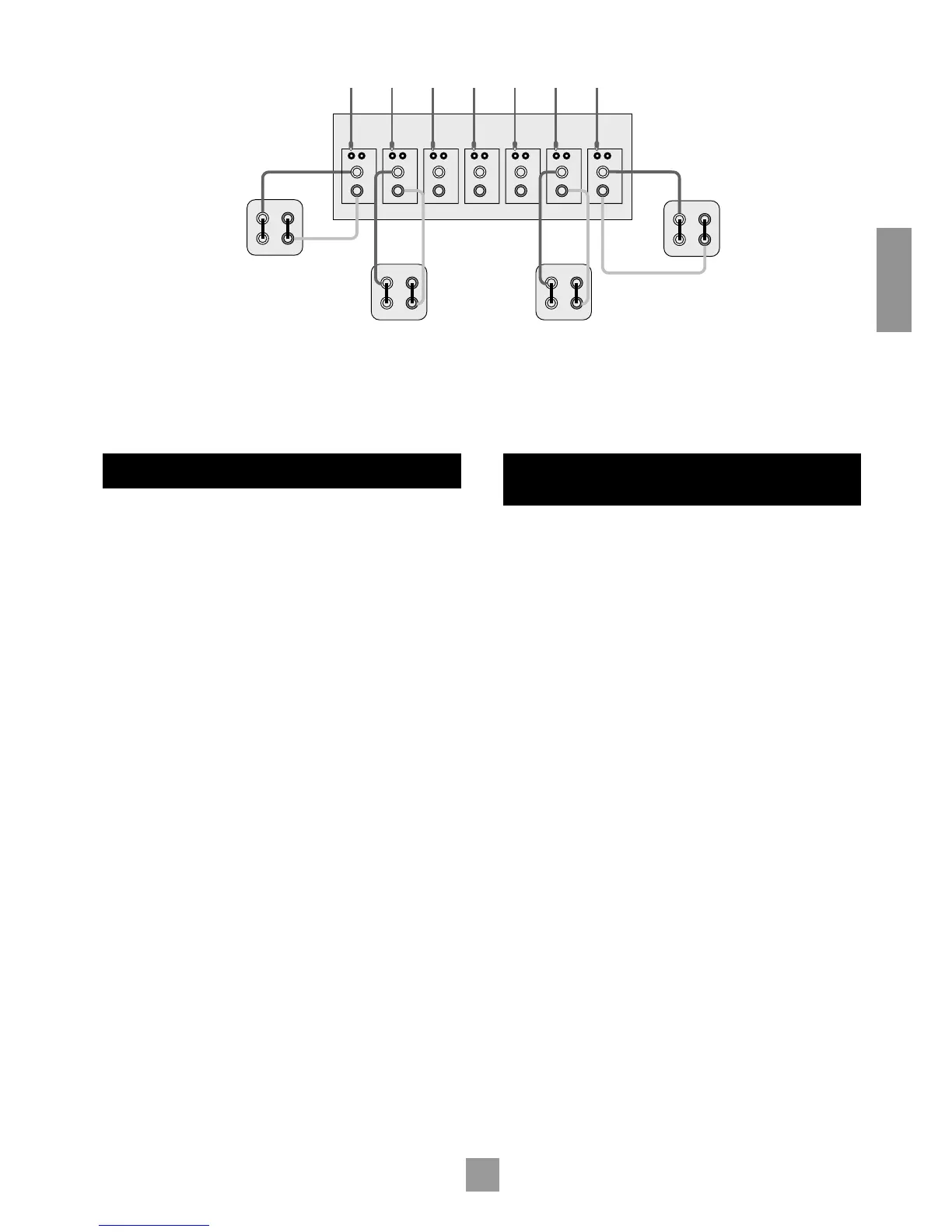

Câblage de base des haut-parleurs (trois canaux omis pour des raisons de clarté)
