Argo AE752SCL Installation Instructions

* Für jeden Meter mehr als die Standard Länge bei Lieferung, berechnen Sie zusätzliches Kühlmittel wie in der Tafel gezeigt
ist. Ölzusatz im Kompressor ist nicht notwendig.
BEGRENZUNG DER BEGRENZUNG DER BEGRENZUNG DES ZUSÄTZLICHE
VERROHRUNGSLÄNGE BEI VERROHRUNGSLÄNGE ERHÖHUNGSUNTERSCHIEDS KÜHLMITTEL-
LIEFERUNG H MENGE
(m) (m) (m) (g / m)*
3
Wahl des Installationsortes - Innenraumgerät
VERMEIDEN SIE
• Direkte Sonneneinstrahlung.
• Wärmequellen in der Nähe des Gerätes, die dessen
Leistungsfähigkeit beeinflussen könnten.
• Bereiche, wo Leckgasen erwartet werden können.
• Die Installationen an Stellen, an denen die Geräte starkem
Öldunst ausgesetzt sind (wie z.B. in Küchen oder in der
Nähe von Fabrikmaschinen). Ölverschmutung kann zu
Betriebstörungen und zur Verformung von
Plastikoberflächen und -teilen des Gerätes führen.
• Stellen, wo ein unsolides Fundament zu Vibrationen,
Lärm oder möglicherweise zu Wasserlecks führen kann.
• Stellen, an denen die Fernbedienung Wasserspritzen
oder Feuchtigkeit ausgesetzt ist.
• Löcher im Bereich mit elektrischen Kabeln und Rohrkabeln
zu bohren.
WAS SIE TUN SOLLTEN
• Wählen Sie eine passende Stelle, von der aus jede Ecke
des Zimmers gleichmäßig gekühlt werden kann.
• Wählen Sie eine Stelle, an der der Boden das Gewicht des
Gerätes tragen kann.
• Wählen Sie eine Stelle, von der aus die Rohre und der
Wasserablaufschlauch den kürzesten Weg nach darußen
haben.
• Berücksichtigen Sie, daß genug Platz sowohl für Betrieb
und Wartung als auch für ungehinderten Luftstrom
vorhanden ist.
Wahl des Installationsortes - Außengerät
VERMEIDEN SIE
• Wärmequellen, Sauggebläse.
• Direkte Sonneneinstrahlung.
• Feuchte, luftfeuchte oder unhebene Stellen.
• Löcher im Bereich mit elektrischen Kabeln und Rohrkabeln
zu bohren.
WAS SIE TUN SOLLTEN
• Wählen Sie eine Stelle, an der es so kühl wie möglich
und leicht belüftet ist.
• benutzen Sie Haltebolzen oder ähnliches, um das Gerät
zu befestigen und Vibrationen und Lärm zu vermeiden.
ZUSÄTZLICHES ZUBEHÖR FÜR DIE AUFSTELLUNG (AUF ANFRAGE)
l Deoxidierte und geglühte Kupferrohre für die Verlegung von Kühlrohren zwischen den beiden Einheiten, und mit geschäumter
Polyethylenisolierung (r Isolierung min. 8mm).
l PVC-Rohr für Kondenswasser-Auslaß (Innen ø 18mm). Es soll lang genug sein, um das Kondenswasser zu einer
Außendränung zu leiten.
l Kühlschmierfett für Plattenanschlüsse (ca. 30g).
l Elektrisches Kabel: isolierten Kupferkabeln benutzen; Kabel-Typ, Querschnitt und Länge sind iin der Tabelle “ELEKTRISCHE
ANGABEN” und im Paragraph " ELEKTRISCHE ANSCHLÜSSE DES SYSTEMS” angezeigt.

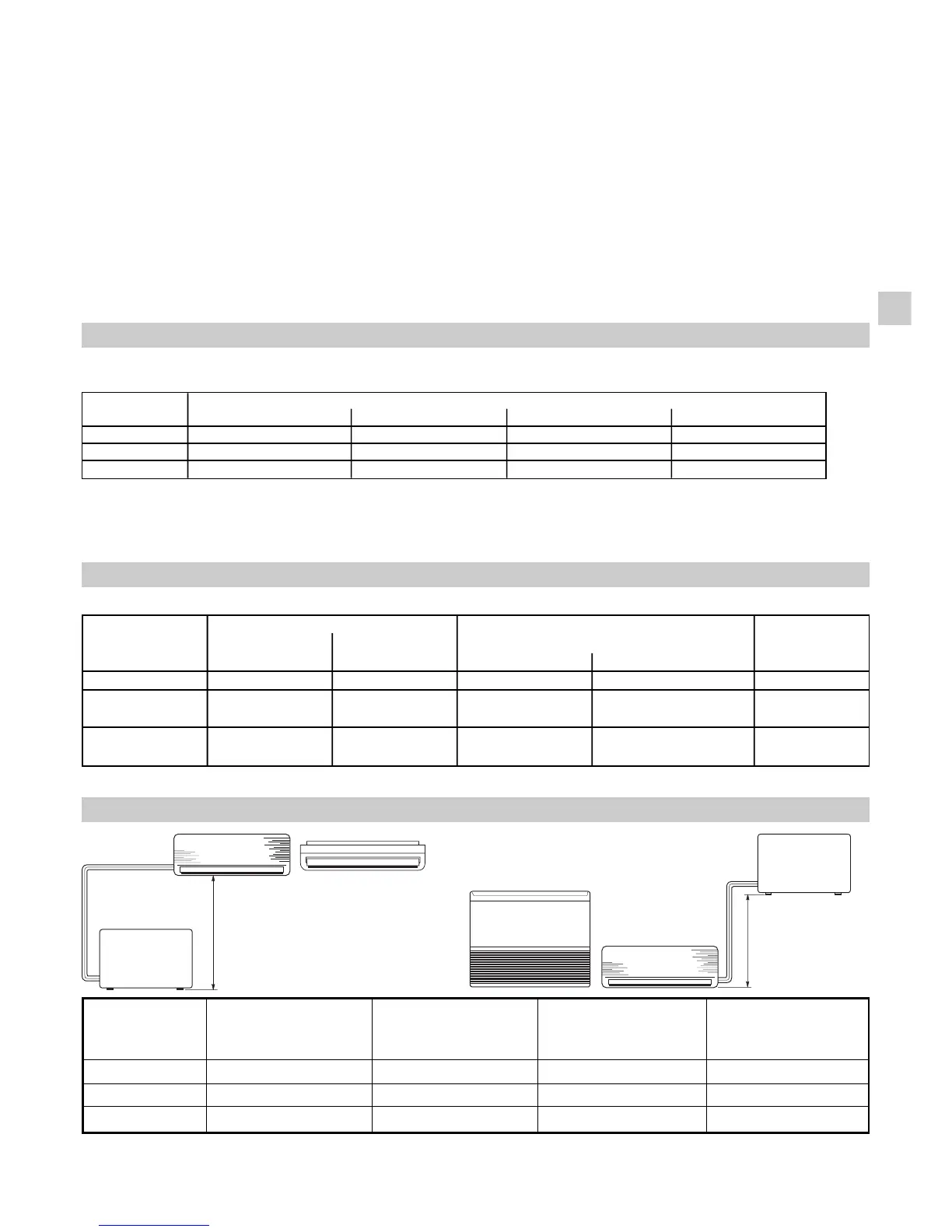

ELEKTRISCHE ANGABEN
KABEL-LÄNGE UND QUERSCHNITT UND TRÄGE SICHERUNGEN
BEGRENZUNG DER VERROHRUNGSLÄNGE UND DES ERHÖHUNGSUNTERSCHIEDS
(Es folgt auf Seite 4)
GD
AW-FCX20-26-35 7,5 15 7 20
AW-FCX52 10 20 15 20
AW-FCX64 12,5 30 15 25
MODELLE
MODELL
AUßENDURCHMESSER MIN. DICKE AUßENDURCHMESSER MIN. DICKE
AWX20-26
6,35 mm 0,8 mm 9,52 mm 0,8 mm
AW-FCX35-52
6,35 mm 0,8 mm 12,7 mm 0,8 mm
AW-FCX64
6,35 mm 0,8 mm 15,88 mm 1 mm
ENGES ROHR
WEITES ROHR
Träge
MODELL
Querschnittfläche Sicherung
(A ) m
(mm
2
) (B) m Querschnittfläche (mm
2
)
AEX20-26-35 15 1,5 15 1,5 10 A
AEX52 15 2,5 25 1,5 16 A
85 *
AEX64 15 2,5 20 1,5 16 A
65 *
kontrolleitung
Stromversorgungs-kabellänge
Länge der starkstromleitung/
* Dreiphasen-Ausführung
H
H
