Argo AE752SCL Installation Instructions

MODELLO
3
Escolha do Local de Instalação da Unidade para Interior
EVITE
• A luz direta do sol.
• Fontes de calor próximas que possam afectar o
desempenho da unidade.
• Áreas onde se pode esperar que haja fuga de gás
inflamável.
• A proximidade a vapores oleosos (como em locais tal
que cozinhas ou perto de máquinas industriais) pois a
contaminação do óleo pode causar um malfuncionamento
e pode deformar superfíces ou componentes de unidade
em plástico.
• Locais onde os alicerces pouco firmes possam causar
vibrações, ruídos ou uma possível fuga de água.
• Locais onde a unidade de controle remoto seja atingida
por água ou humidade excessiva.
• De perfurar zonas onde estão dispostas aparelhagens
elétricas.
É PREFERÍVEL
• Selecionar uma posição apropriada a partir da qual todos
os cantos da sala possam ser uniformemente arrefecidos.
• Escolher um local onde o piso seja suficientemente forte
para poder suportar o peso da unidade.
• Escolher uma posição na qual a distância entre as duas
unidades seja a mínima possível.
• Escolher a posição mais apropriada para garantir seja
uma boa ventilação que espaço suficiente para a
manutenção da unidade.
Escolha do Local de Instalação da Unidade para
Montagem no Exterior
EVITE
• Fontes de calor, ventoinhas de escape de ar quente.
• A luz direta do sol.
• Locais húmidos ou irregulares.
• De perfurar zonas onde estão dispostas aparelhagens
elétricas.
É PREFERÍVEL
• Escolher um local fresco e bem ventilado.
• Fixar bem a unidade à sua base de apoio para evitar
vibrações.
MATERIAIS ADICIONAIS NECESSÁRIOS PARA A INSTALAÇÃO (NÃO FORNECIDOS)
l Tubo de cobre recozido desoxidado para a tubagem do refrigerante para unir as unidades e isolado com espuma de
polietileno cuja espessura da parede externa não deve ser inferior a 8mm.
l Tubo de PVC para fuga da condensação (diâmetro interno 18mm ) que permite sua condução até o esgoto externo.
l Lubrificante para refrigeração (cerca 30 g).
l Cabo eléctrico: utilizar cabos em cobre isolado, com as secções e diâmetros indicados no parágrafo”DADOS ELETRICOS”
e “SISTEMA DE INSTALAÇÃO ELÉCTRICA”.
(continua na pag. 4)

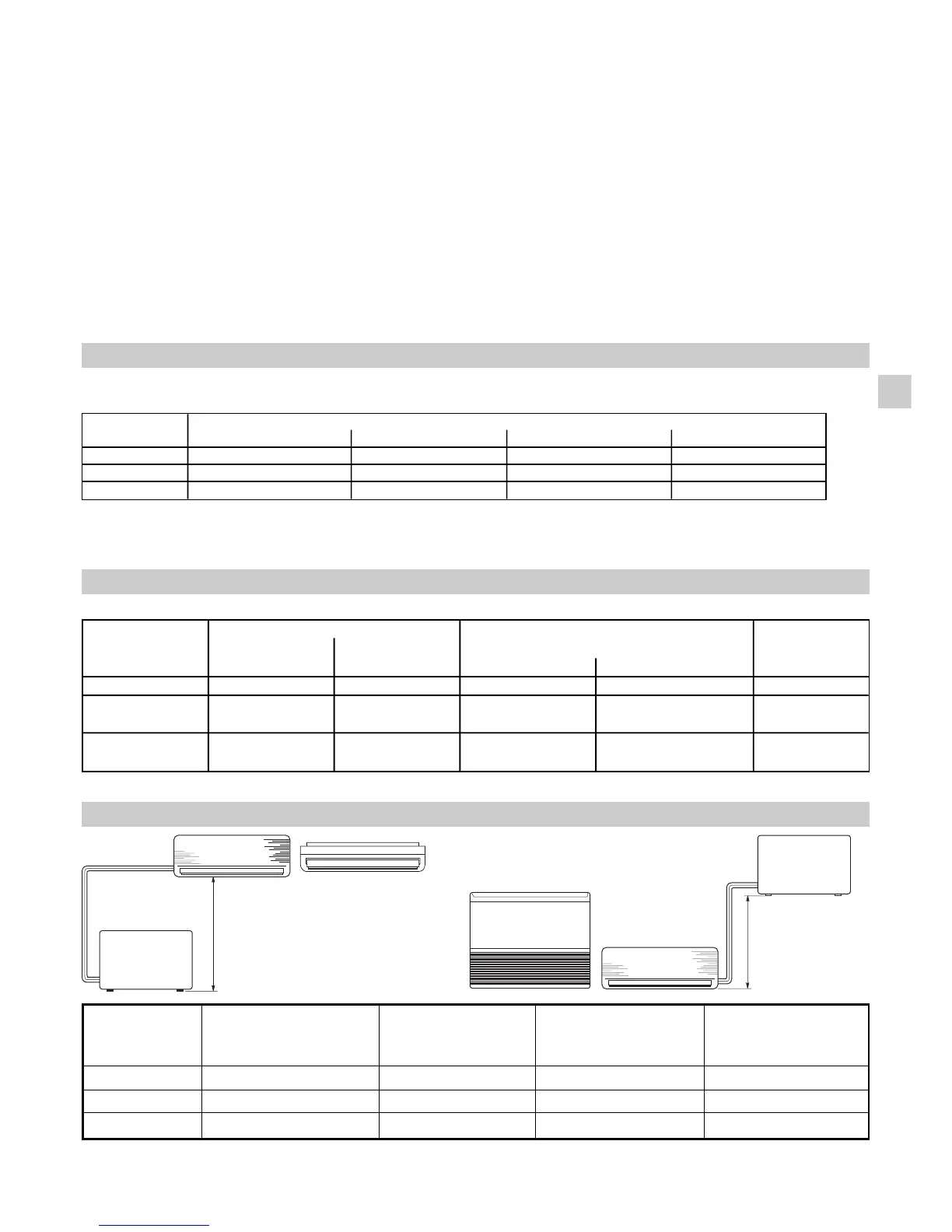

DADOS ELÉTRICOS
COMPRIMENTO, SECÇÃO DO FIO E FUSÍVEL COM RETARDADOR
LIMITES MÁXIMOS DE COMPRIMENTO DA TUBAGEM DE ALIMENTAÇÃO E DIFERENÇA DE ELEVAÇÃO
LIMITE MÁXIMO DE COMPRIMENTO LIMITE MÁXIMO DE LIMITE MÁXIMO DA DIFERENÇA QUANTIDADE NECESSÁRIA
DA TUBAGEM COM CARGA COMPRIMENTO DA TUBAGEM DE ELEVAÇÃO DE REFRIGERANTE
REFRIGERANTE STANDARD H ADICIONAL
(m) (m) (m) (g / m)*
AW-FCX20-26-35 7,5 15 7 20
AW-FCX52 10 20 15 20
AW-FCX64 12,5 30 15 25
GP
* Para cada metro de tubo a mais a respeito do comprimento padrão, acrescentar refrigerador na quantidade indicada na tabela.
Não é necessário óleo adicional no compressor.
MODELO
DIÂMETRO EXTERNO ESPESSURA MIN. DIÂMETRO EXTERNO ESPESSURA MIN.
AWX20-26
6,35 mm 0,8 mm 9,52 mm 0,8 mm
AW-FCX35-52
6,35 mm 0,8 mm 12,7 mm 0,8 mm
AW-FCX64
6,35 mm 0,8 mm 15,88 mm 1 mm
TUBO ESTREITO
TUBO LARGO
Fusível com
MODELO
Secção do Cabo retardador
(A ) m
(mm
2
) (B) m Secção do Cabo (mm
2
)
AEX20-26-35 15 1,5 15 1,5 10 A
AEX52 15 2,5 25 1,5 16 A
85 *
AEX64 15 2,5 20 1,5 16 A
65 *
Comprimento do Fio de alimentação
Comprimento da linha de energia/
controle
*
Modelo trifase
H
H
