Argo AE752SCL Installation Instructions

LONGITUD MAXIMA LONGITUD MAXIMA DESNIVEL MAXIMO CANTIDAD ADICIONAL
TUBERIAS SIN ADICION TUBERIAS ADMITIDA ADMITIDO DE
REFRIGERANTE H REFRIGERANTE
(m) (m) (m) (g / m)*
MODELO
3
Dónde instalar la unidad interior
EVITAR
• La exposición directa al sol.
• Zonas expuestas a fuentes de calor que puedan dañar
la estructura de la unidad.
• Pérdidas de gas.
• Vapores de aceite (como en una cocina o cerca de
máquinas industriales), ya que el contacto con el aceite
puede provocar mal funcionamiento y puede deformar
las superficies de plástico de la unidad.
• Lugares donde el punto de apoyo no sea completamente
estable, ya que pueden provocar vibraciones, ruidos y
posibles pérdidas de agua.
• Lugares donde pueda salpicar agua al mando a distancia
o excesivamente húmedos..
• Hacer orificios en las zonas donde hay partes eléctricas
o instalaciones.
ES PREFERIBLE
• Elegir una posición adecuada desde la que se llegue a
todos los rincones.
• Controlar que el lugar de apoyo es lo suficientemente
resistente como para soportar el peso de la unidad.
• Elegir una posición de modo que la distancia entre las dos
unidades sea la menor posible.
• Elegir una posición de modo que se garanticen una buena
ventilación a la unidad, y los espacios mínimos necesarios
para la manutención.
Dónde instalar la unidad exterior
EVITAR
• Zonas expuestas a fuentes de calor y corrientes de aire
caliente.
• Exposición directa al sol.
• Zonas húmedas o con riesgo de inundaciones, lugares
de apoyo no nivelados.
• Hacer orificios en las zonas donde hay partes eléctricas
o instalaciones.
ES PREFERIBLE
• Elegir zonas a la sombra ligeramente aireadas.
• Fijar la unidad a la base de apoyo para evitar vibraciones.
DATOS ELECTRICOS
LONGITUD, SECCION DE CABLES Y FUSIBLES DE ACCION RETARDADA

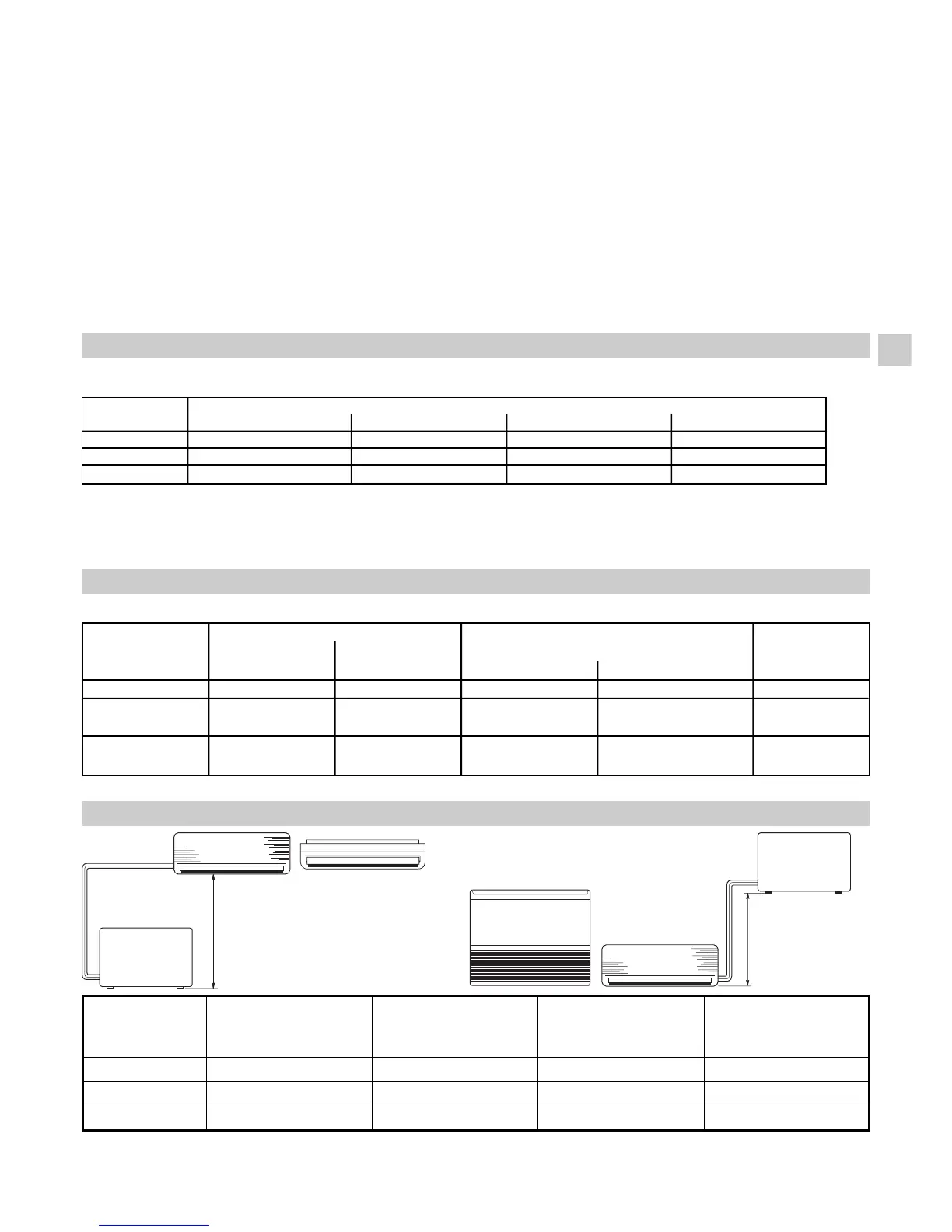

LIMITES LONGITUD DE LOS TUBOS DE CONEXION Y DESNIVEL
(sigue en la página 4)
GE
MATERIAL ADICIONAL PARA LA INSTALACION (NO SUMINISTRADO)
l Tubo para refrigeración de cobre recocido y desoxidado, aislado con espuma de polietileno de 8 mm de espesor, para la
conexión entre las unidades.
l Tubo de PVC para descarga de condensación (ø int. 18mm) de longitud suficiente como para transportar el líquido de
condensación hasta una descarga exterior.
l Aceite refrigerante para uniones abocardadas (unos 30g).
l Cable eléctrico: utilizar cables de cobre aislado cuyo tipo, sección y longitud están indicados en la tabla “DATOS
ELECTRICOS” yen el parrafo “CONEXIONES ELECTRICAS DEL SISTEMA”..
AW-FCX20-26-35 7,5 15 7 20
AW-FCX52 10 20 15 20
AW-FCX64 12,5 30 15 25
* Cada metro de tubo más con respeto a la longitud standard sin adición de refrigerante , añadir la cantidad de refrigerante
como indicado en la tabla. No es necesario añadir aceite al compresor.
MODELO
DIAMETRO EXTERIOR ESPESOR MINIMO DIAMETRO EXTERIOR ESPESOR MINIMO
AWX20-26
6,35 mm 0,8 mm 9,52 mm 0,8 mm
AW-FCX35-52
6,35 mm 0,8 mm 12,7 mm 0,8 mm
AW-FCX64
6,35 mm 0,8 mm 15,88 mm 1 mm
TUBO PEQUEÑO
TUBO GRANDE
Fusible de
MODELO
Sección cables acción
(A ) m
(mm
2
) (B) m Sección cables (mm
2
)
retardada
AEX20-26-35 15 1,5 15 1,5 10 A
AEX52 15 2,5 25 1,5 16 A
85 *
AEX64 15 2,5 20 1,5 16 A
65 *
Longitud cables de alimentacion
Longitud de conexión unidad-línea de
potencia/control
*
Modelo trifásico
H
H
