Argo AE752SCL Installation Instructions

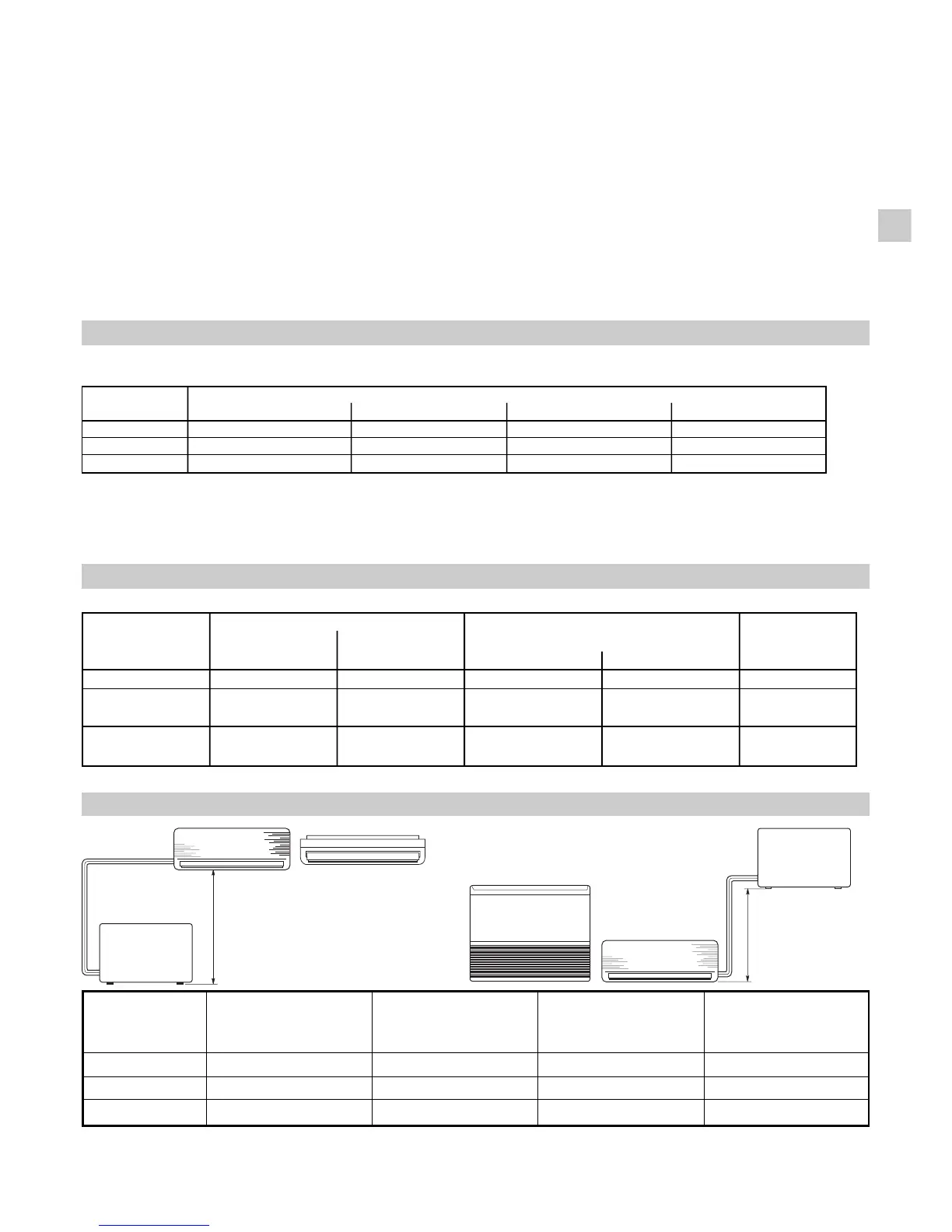

MASSIMA LUNGHEZZA MASSIMA LUNGHEZZA MASSIMO DISLIVELLO QUANTITÁ DI
TUBAZIONI CON CARICA TUBAZIONI AMMISSIBILE AMMISSIBILE REFRIGERANTE
REFRIGERANTE STANDARD H AGGIUNTIVA
(m) (m) (m) (g / m)*
3
Scelta del luogo di installazione unità interna
EVITARE
• L’esposizione diretta al sole.
• La vicinanza a fonti di calore che possono danneggiare
la struttura dell’unità.
• La presenza di perdite di gas.
• La presenza di vapori d’olio (come in una cucina o vicino
a macchinari industriali) perché la contaminazione d’olio
può provocare malfunzionamento e può deformare
superfici e particolari in plastica dell’unità.
• Locali con piani di appoggio malfermi che possono causare
vibrazione, rumore o possibili perdite d’acqua.
• Luoghi dove il telecomando possa essere soggetto a
spruzzi d’acqua o umidità eccessiva.
• Di eseguire fori nelle zone dove si trovano parti elettriche
o impianti.
È PREFERIBILE
• Scegliere la posizione appropriata dalla quale ogni angolo
del locale possa essere uniformemente climatizzato.
• Verificare che il piano di appoggio sia sufficientemente
resistente da sostenere il peso dell’unità.
• Scegliere una posizione in modo che la distanza tra le
due unità sia la minore possibile.
• Scegliere la posizione più appropriata per assicurare una
buona ventilazione e spazi minimi di manutenzione intorno
all’unità.
Scelta del luogo di installazione unità esterna
EVITARE
• La vicinanza a fonti di calore o ad aree interessate da
espulsioni di aria calda.
• L’esposizione diretta al sole.
• Zone umide o soggette ad allagamenti e piano di appoggio
non livellato.
• Di eseguire fori nelle zone dove si trovano parti elettriche
o impianti.
È PREFERIBILE
• Scegliere aree possibilmente in ombra e leggermente
ventilate.
• Fissare l’unità alla base di appoggio per evitare vibrazioni.
MATERIALE ADDIZIONALE PER L'INSTALLAZIONE (NON FORNITO)
l Tubo in rame ricotto e disossidato per refrigerazione per il collegamento tra le unità e isolato con polietilene espanso di
spessore min. 8 mm.
l Tubo in PVC per scarico condensa (ø int. 18 mm) di lunghezza sufficiente a convogliare la condensa a uno scarico
esterno.
l Olio refrigerante per connessioni a cartella (circa 30 g).
l Cavo elettrico: utilizzare cavi di rame isolato del tipo, sezione e lunghezza indicati in tabella “DATI ELETTRICI” e al paragrafo
“COLLEGAMENTI ELETTRICI DEL SISTEMA” .
DATI ELETTRICI
LUNGHEZZA, SEZIONE CAVI E FUSIBILI RITARDATI
LIMITI SU LUNGHEZZA TUBI DI COLLEGAMENTO E DISLIVELLO
(continua a pag. 4)
I
AW-FCX20-26-35 7,5 15 7 20
AW-FCX52 10 20 15 20
AW-FCX64 12,5 30 15 25
MODELLO
* Per ogni metro di tubo in più rispetto alla lunghezza standard , aggiungere refrigerante nella quantità indicata in tabella.
Non è necessaria alcuna aggiunta di olio al compressore.
* Versione trifase
MODELLO
DIAMETRO ESTERNO SPESSORE MINIMO DIAMETRO ESTERNO SPESSORE MINIMO
AWX20-26
6,35 mm 0,8 mm 9,52 mm 0,8 mm
AW-FCX35-52
6,35 mm 0,8 mm 12,7 mm 0,8 mm
AW-FCX64
6,35 mm 0,8 mm 15,88 mm 1 mm
TUBO PICCOLO
TUBO GRANDE
Fusibile ritardato
MODELLO Sezione cavi
(A ) m
(mm
2
) (B) m Sezione cavi (mm
2
)
AEX20-26-35 15 1,5 15 1,5 10 A
AEX52 15 2,5 25 1,5 16 A
85 *
AEX64 15 2,5 20 1,5 16 A
65 *
controllo
Lunghezza cavi di alimentazione
Lunghezza linea di collegamento/
H
H
