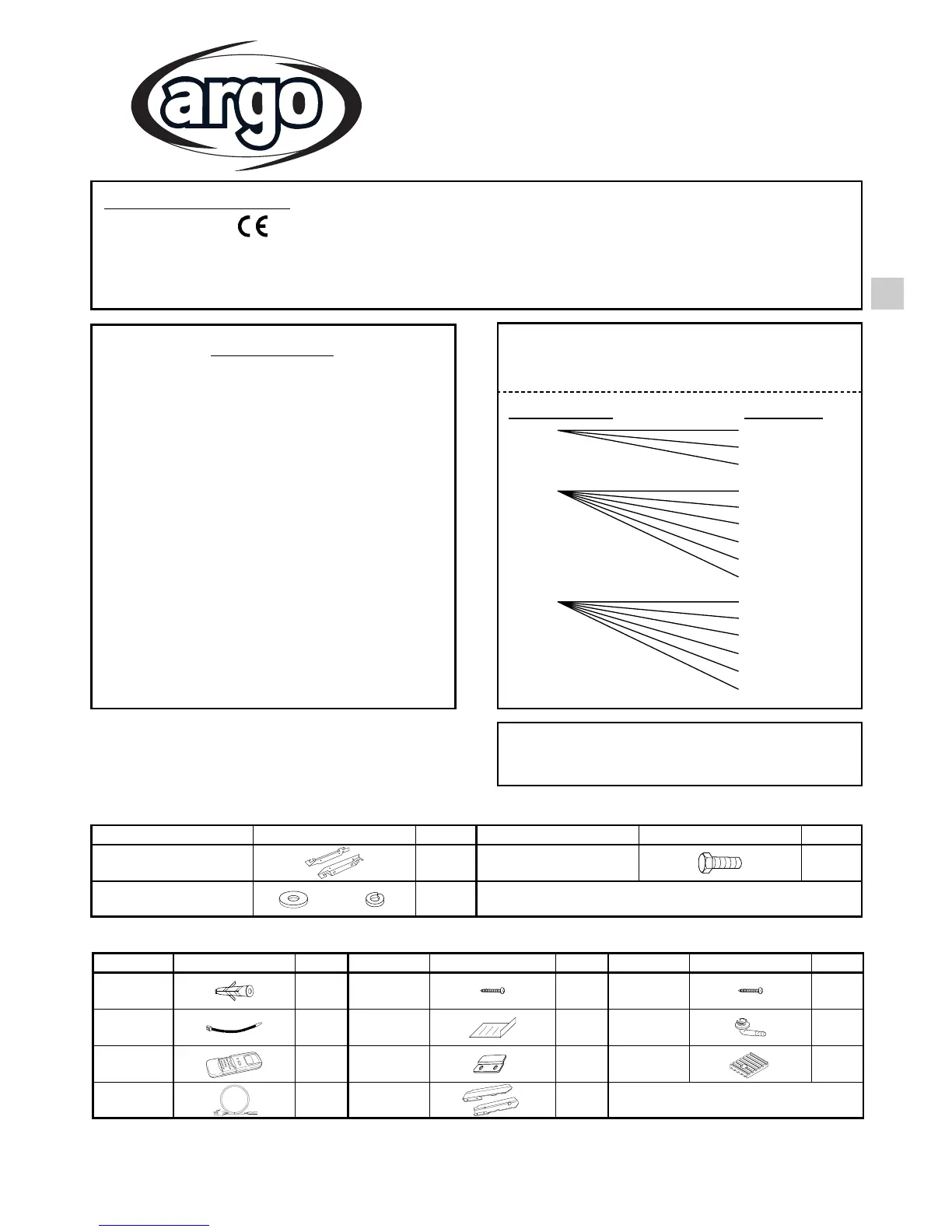

Argo FC38AL - Mitgeliefertes Zubehör

GD
37.4140.426.1 01/2006
INSTALLATIONSANLEITUNGEN
- Zweirohrsystem-Klimaanlage -
KONFORMITÄTSERKLÄRUNG
Dieses Produkt ist mit -Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht:
– Niederspannungsrichtilinie 73/23 EWG und 93/68 EWG.
– Elektromagnetische Verträglichkeit 89/336 EWG, 92/31 EWG und 93/68 EWG.
Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und der Installatinsanweisungen
wird diese Erklärung ungültig.
BETRIEBSBEREICH
 Kühlbetrieb bei Maximumbedingungen
Außentemperatur : 46°C T.K.
Raumtemperatur : 32°C T.K. / 23°C F.K.
 Kühlbetrieb bei Minimumbedingungen
Außentemperatur : 19°C T.K.
Raumtemperatur : 19°C T.K. / 14°C F.K.
 Heizbetrieb bei Maximumbedingungen
Außentemperatur : 24°C T.K. / 18°C F.K.
Raumtemperatur : 27°C T.K.
 Heizbetrieb bei Minimumbedingungen
Außentemperatur : –8°C T.K. / –9°C F.K.
Modellkombinationen
Innenraum- und Außengeräte sollen nur wie in der folgenden
Liste miteinander verbunden werden.
Innenraumgeräte
Außengeräte
FC38AL AE38AC
AE38ACL
AE38AH
FC52AL AE52AC
AE52AC3
*
AE52ACL
AE52ACL3
*
AE52AH
AE52AH3
*
FC64AL AE64AC
AE64AC3
*
AE64ACL
AE64ACL3
*
AE64AH
AE64AH3
*
TEILE ABBILDUNG MENGE TEILE ABBILDUNG MENGE
MITGELIEFERTES ZUBEHÖR FÜR INSTALLATION AN EINER WAND ODER DECKE (SCHON INSTALLIERT)
TRAGBÜGEL 2
SCHEIBE- FEDERSCHEIBE 4
SCHRAUBENBOLZ 4
TEILE ABBILDUNG MENGE TEILE ABBILDUNG MENGE TEILE ABBILDUNG MENGE
BÜGEL 1
FERNBEDIENUNG 1
MITGELIEFERTES ZUBEHÖR
DÜBEL 2
SCHELLE 1
BOGENROHR
*
1
SELBSTSCHNEIDENDE
GEWINDESCHRAUBE
2
4x30
*
Nur für Wärmepumpe Modelle.
**
Nur für FC38AL.
SCHABLONE 1
SEITENWAND
2
(RECHTS UND LINKS)
SELBSTSCHNEIDENDE
GEWINDESCHRAUBE
4
4,2x9,5
DOPPELADER
1
KABEL
**
GUMMI STOSSDAMPFER
(AUSSENEINHEIT)
4
Stromversorgung:
220 - 240 V ~ 50 Hz
*380-400 V - 3N ~ 50 Hz
