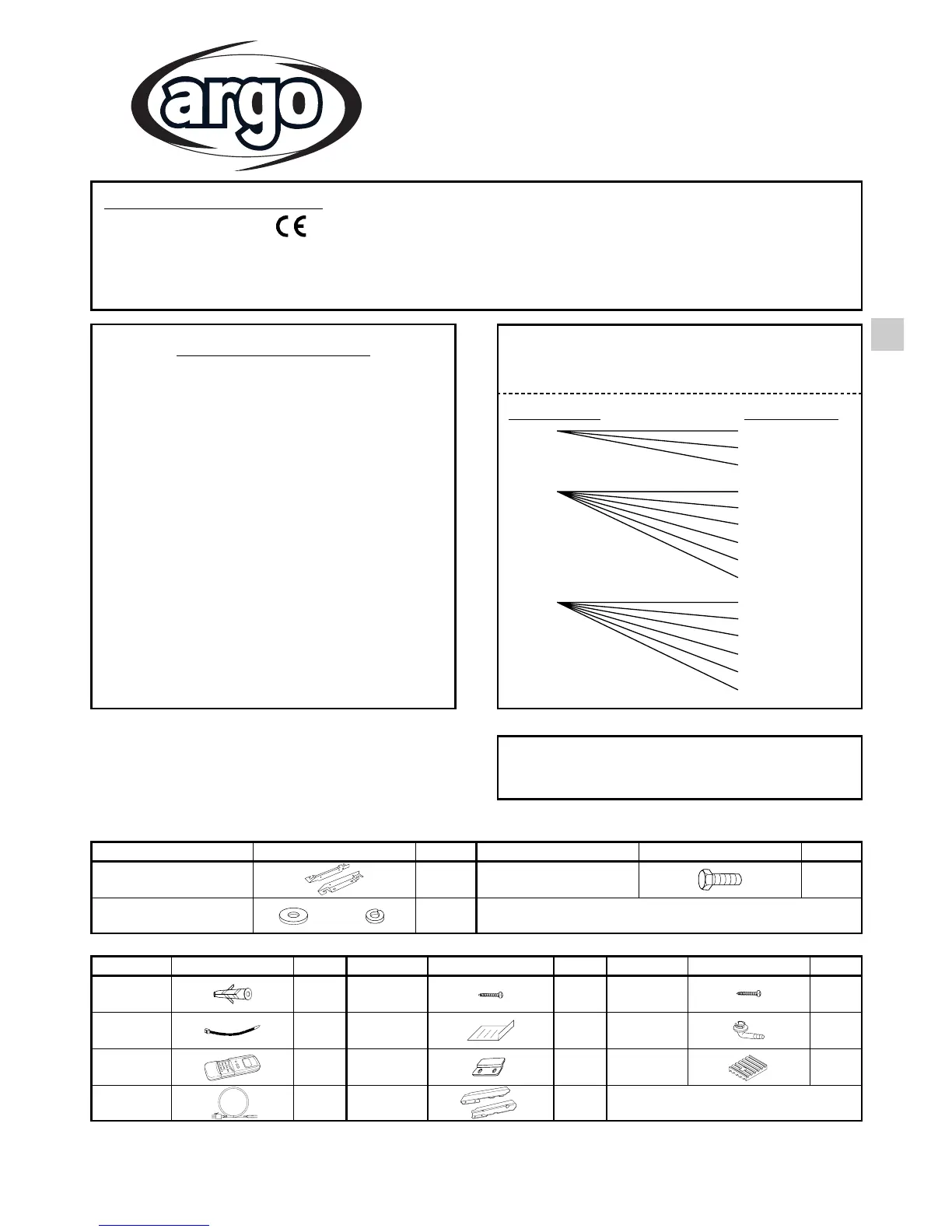

INSTRUCCIONES DE INSTALACION
- Acondicionador de aire Split System -
DECLARACION DE CONFORMIDAD
Este Producto está marcado porque responde a las Directivas:
– Baja Tensión n° 73/23 CEE y 93/68 CEE.
– Compatibilidad Electromagnetica n° 89/336 CEE, 92/31 CEE y 93/68 CEE.
Esta declaración no tendrá efecto en sólo caso de que se haga un uso diferente al declarado por el Fabricante, y/o por el no respeto,
incluso parcial, de las intrucciones de instalación y/o de uso.
LIMITES DE FUNCIONAMIENTO
 Condiciones Máximas en Refrigeración
Temperatura exterior : 46°C B.S.
Temperatura interior : 32°C B.S. / 23°C B.H.
 Condiciones Mínimas en Refrigeración
Temperatura exterior : 19°C B.S.
Temperatura interior : 19°C B.S. / 14°C B.H.
 Condiciones Máximas en Calefacción
Temperatura exterior : 24°C B.S. / 18°C B.H.
Temperatura interior : 27°C B.S.
 Condiciones Mínimas en Calefacción
Temperatura exterior : –8°C B.S. / –9°C B.H.
Combinación de Modelos
Combinar la unidad interior y la exterior como se indica en
la siguiente lista.
Unidad interior
Unidad exterior
FC38AL AE38AC
AE38ACL
AE38AH
FC52AL AE52AC
AE52AC3
*
AE52ACL
AE52ACL3
*
AE52AH
AE52AH3
*
FC64AL AE64AC
AE64AC3
*
AE64ACL
AE64ACL3
*
AE64AH
AE64AH3
*
PARTES FIGURA N° PARTES FIGURA N°
ACCESORIO PARA INSTALACION EN EL TECHO O PARED (YA INSTALADO)
BISAGRAS DE APOYO 2
ARANDELA-ARANDELA
4
ELASTICA
PERNO M8 4
PARTES FIGURA N° PARTES FIGURA N° PARTES FIGURA N°
BISAGRA
1
FIJACION PARED
MANDO
1
A DISTANCIA
MATERIAL SUMINISTRADO
TACO 2
ABRAZADERA 1
CURVA
1
DE VACIADO
*
TORNILLO 4x30
2
AUTORROSCANTE
*
Sólo para los modelos con bomba de calor.
**
Sólo para FC38AL.
PLANTILLA 1
PANELES LATERALES
2
(DERECHO E IZQUIERDO)
TORNILLO 4,2x9,5
4
AUTORROSCANTE
CABLE BIPOLAR
1
**
AMORTIGUADOR
4
DE GOMA (U.E)
Alimentación eléctrica:
220 - 240 V ~ 50 Hz
*380-400 V - 3N ~ 50 Hz
