Argo FC38AL - Dati Elettrici

3
Scelta del luogo di installazione unità interna
EVITARE
• L’esposizione diretta al sole.
• La vicinanza a fonti di calore che possono danneggiare la struttura
dell’unità.
• Presenza di perdite di gas.
• Presenza di vapori d’olio (come in una cucina o vicino a macchinari
industriali) perché la contaminazione d’olio può provocare
malfunzionamento e può deformare superfici e particolari in plastica
dell’unità.
• Locali con piani di appoggio malfermi che possono causare vibrazione,
rumore o possibili perdite d’acqua.
• Luoghi dove il telecomando possa essere soggetto a spruzzi d’acqua
o ad umidità eccessiva.
• Di eseguire fori nelle zone dove si trovano parti elettriche o impianti.
È PREFERIBILE
• Scegliere la posizione appropriata dalla quale ogni angolo del locale
possa essere uniformemente climatizzato.
• Verificare che il piano di appoggio sia sufficientemente resistente da
sostenere il peso dell’unità.
• Scegliere una posizione in modo che la distanza tra le due unità sia
la minore possibile.
• Scegliere la posizione più appropriata per assicurare una buona
ventilazione e spazi minimi di manutenzione intorno all’unità.
Scelta del luogo di installazione unità esterna
EVITARE
• La vicinanza a fonti di calore o ad aree interessate da espulsioni di aria
calda.
• L’esposizione diretta al sole.
• Zone umide o soggette ad allagamenti e piano di appoggio non livellato.
• Di eseguire fori nelle zone dove si trovano parti elettriche o impianti.
È PREFERIBILE
• Scegliere aree possibilmente in ombra e leggermente ventilate.
• Fissare l’unità alla base di appoggio per evitare vibrazioni.
MATERIALE ADDIZIONALE PER L'INSTALLAZIONE (NON FORNITO)
●
Tubo in rame ricotto e disossidato per refrigerazione per il collegamento tra le unità, ed isolato con polietilene espanso di spessore min.
8 mm.
●
Tubo in PVC per scarico condensa (ø int. 18 mm) di lunghezza sufficiente a convogliare la condensa ad uno scarico esterno.
●
Olio refrigerante per connessioni a cartella (circa 30 g.)
●
Cavo elettrico: utilizzare cavi di rame isolato del tipo, sezione e lunghezza indicati in tabella “DATI ELETTRICI” e al paragrafo “COLLEGAMENTI
ELETTRICI DEL SISTEMA”
.
DATI ELETTRICI
LUNGHEZZA, SEZIONE CAVI E FUSIBILI RITARDATI
(continua a pag. 5)

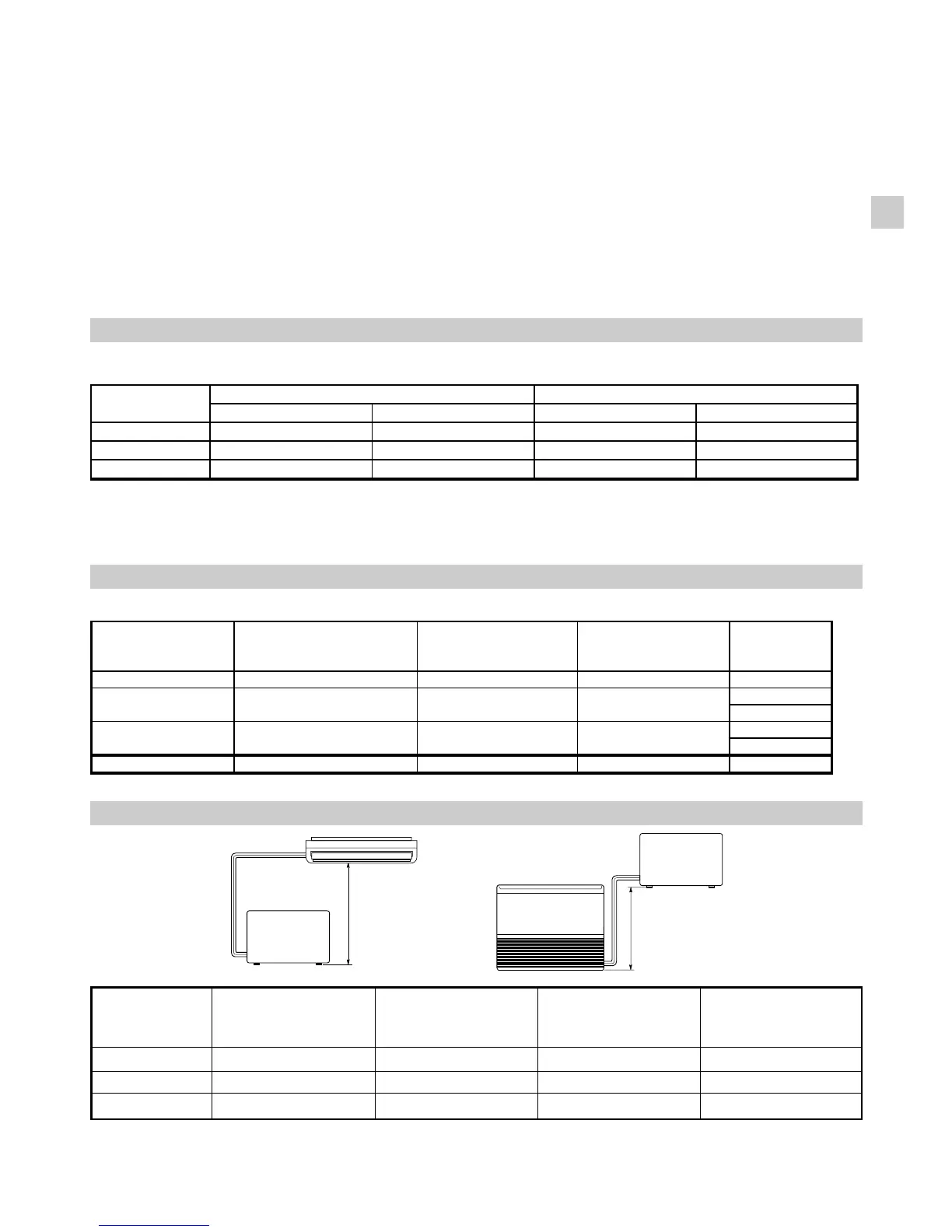

LIMITI SU LUNGHEZZA TUBI DI COLLEGAMENTO E DISLIVELLO
GI
H
H
MASSIMA LUNGHEZZA MASSIMA LUNGHEZZA MASSIMO DISLIVELLO QUANTITÁ DI
TUBAZIONI CON CARICA TUBAZIONI AMMISSIBILE AMMISSIBILE REFRIGERANTE
REFRIGERANTE STANDARD H AGGIUNTIVA
(m) (m) (m) (g / m)*
FC38AL 7,5 15 7 12
FC52AL 10 25 15 20
FC64AL 12,5 20 15 120
MODELLO
* Per ogni metro di tubo in più rispetto alla lunghezza standard , aggiungere refrigerante nella quantità indicata in tabella.
Non è necessaria alcuna aggiunta di olio al compressore.
Lunghezza cavi di alimentazione Lunghezza di collegamento Lunghezza linea di controllo Fusibile ritardato
MODELLO unità-linea di potenza tra le unità
(A-B) m (C) m (D) m
AE38AX 35 15 15 10 A
30 20 A
150* 10 A
25 20 A
100* 10 A
Sezione cavi (mm2) 2,5 2,5 1 -
25
AE64AX
20
20
AE52AX
25
* Versione trifase
DIAMETRO ESTERNO SPESSORE MINIMO DIAMETRO ESTERNO SPESSORE MINIMO
FC38AL 6,35 mm 0,8 mm 9,52 mm 0,8 mm
FC52AL 6,35 mm 0,8 mm 12,7 mm 0,8 mm
FC64AL 9,52 mm 0,8 mm 15,88 mm 0,8 mm
MODELLO
TUBO PICCOLO
TUBO GRANDE
