Dónde instalar la unidad interior
EVITAR
• La exposición directa al sol.
• Zonas expuestas a fuentes de calor que puedan dañar la estructura
de la unidad.
• Pérdidas de gas.
• Vapores de aceite (como en una cocina o cerca de máquinas
industriales), ya que el contacto con el aceite puede provocar mal
funcionamiento y puede deformar las superficies de plástico de la
unidad.
• Lugares donde el punto de apoyo no sea completamente estable, ya
que pueden provocar vibraciones, ruidos y posibles pérdidas de agua.
• Lugares donde pueda salpicar agua al mando a distancia o
excesivamente húmedos..
• Hacer orificios en las zonas donde hay partes eléctricas o instalaciones.
ES PREFERIBLE
• Elegir una posición adecuada desde la que se llegue a todos los
rincones.
• Controlar que el lugar de apoyo es lo suficientemente resistente como
para soportar el peso de la unidad.
• Elegir una posición de modo que la distancia entre las dos unidades
sea la menor posible.
• Elegir una posición de modo que se garanticen una buena ventilación
a la unidad, y los espacios mínimos necesarios para la manutención.
Dónde instalar la unidad exterior
EVITAR
• Zonas expuestas a fuentes de calor y corrientes de aire caliente.
• Exposición directa al sol.
• Zonas húmedas o con riesgo de inundaciones, lugares de apoyo no
nivelados.
• Hacer orificios en las zonas donde hay partes eléctricas o instalaciones.
ES PREFERIBLE
• Elegir zonas a la sombra ligeramente aireadas.
• Fijar la unidad a la base de apoyo para evitar vibraciones.
MATERIAL ADICIONAL PARA LA INSTALACION (NO SUMINISTRADO)
●
Tubo para refrigeración de cobre recocido y desoxidado, aislado con espuma de polietileno de 8 mm de espesor, para la conexión entre
las unidades.
●
Tubo de PVC para descarga de condensación (int. ø 18mm) de longitud suficiente como para transportar el líquido de condensación hasta
una descarga exterior.
●
Aceite refrigerante para uniones abocardadas (unos 30g.).
●
Cable eléctrico: utilizar cables de cobre aislado cuyo tipo, sección y longitud están indicados en la tabla “DATOS ELECTRICOS” y en el parrafo
“CONEXIONES ELECTRICAS DEL SISTEMA”.

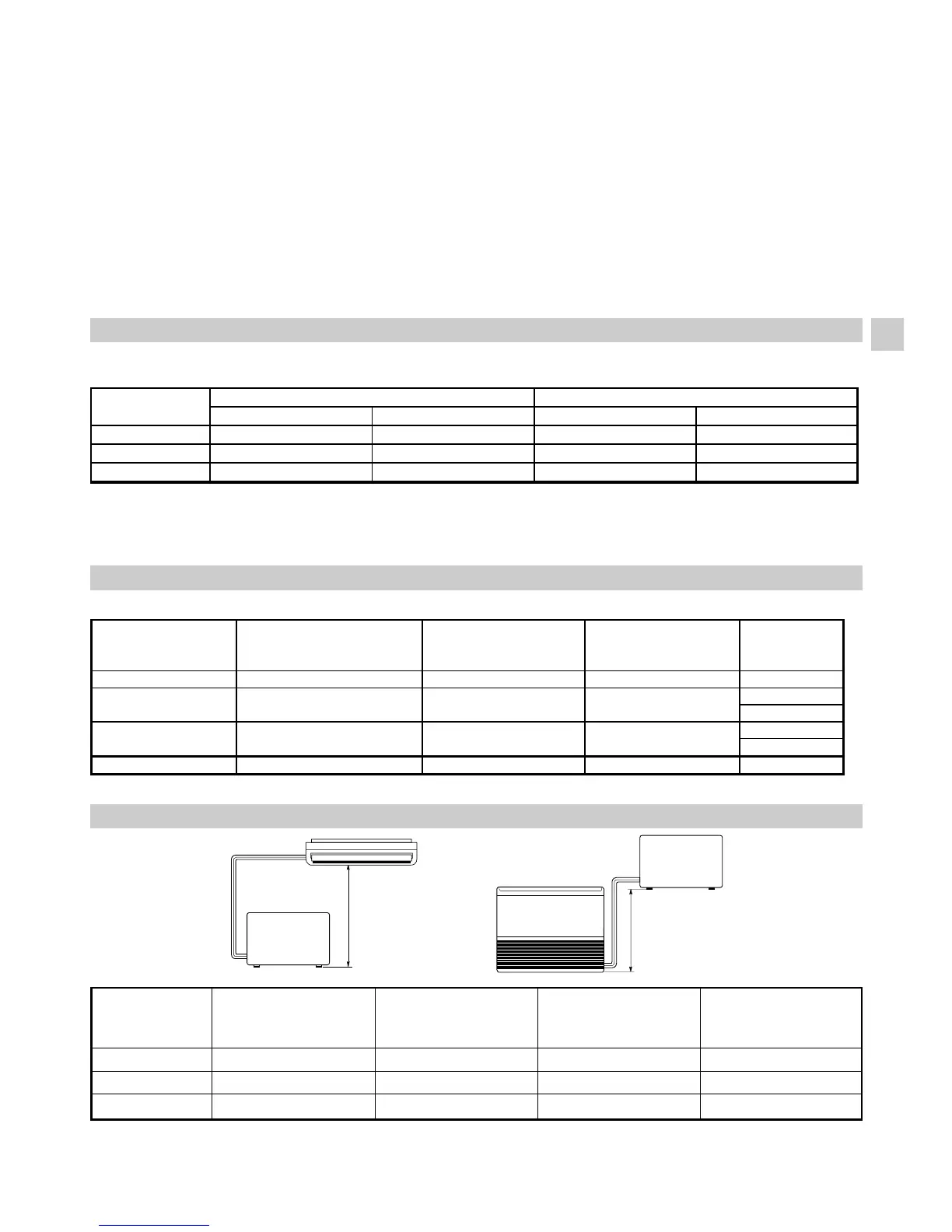

DATOS ELECTRICOS
LONGITUD, SECCION DE CABLES Y FUSIBLES DE ACCION RETARDADA
LIMITES LONGITUD DE LOS TUBOS DE CONEXION Y DESNIVEL
(sigue en la página 5)
GE
H
H
LONGITUD MAXIMA LONGITUD MAXIMA DESNIVEL MAXIMO CANTIDAD ADICIONAL
TUBERIAS SIN ADICION TUBERIAS ADMITIDA ADMITIDO DE
REFRIGERANTE H REFRIGERANTE
(m) (m) (m) (g / m)*
MODELO
FC38AL 7,5 15 7 12
FC52AL 10 25 15 20
FC64AL 12,5 20 15 120
* Cada metro de tubo más con respeto a la longitud standard sin adición de refrigerante , añadir la cantidad de refrigerante
como indicado en la tabla. No es necesario añadir aceite al compresor.
Longitud cables Longitud de conexión Longitud línea de control Fusible de acción
MODELO de alimentación unidad-línea de potencia entre las unidades retardada
(A-B) m (C) m (D) m
AE38AX 35 15 15 10 A
30 20 A
150* 10 A
25 20 A
100* 10 A
Sección cables (mm2) 2,5 2,5 1 -
AE52AX
25
25
AE64AX
20
20
* Modelo trifásico
DIAMETRO EXTERIOR ESPESOR MINIMO DIAMETRO EXTERIOR ESPESOR MINIMO
FC38AL 6,35 mm 0,8 mm 9,52 mm 0,8 mm
FC52AL 6,35 mm 0,8 mm 12,7 mm 0,8 mm
FC64AL 9,52 mm 0,8 mm 15,88 mm 0,8 mm
MODELO
TUBO PEQUEÑO
TUBO GRANDE
