Argo FC52AL - Localização da Instalação; Nomenclatura das Peças E Selector de Operação; Requisitos Elétricos

GPG
3

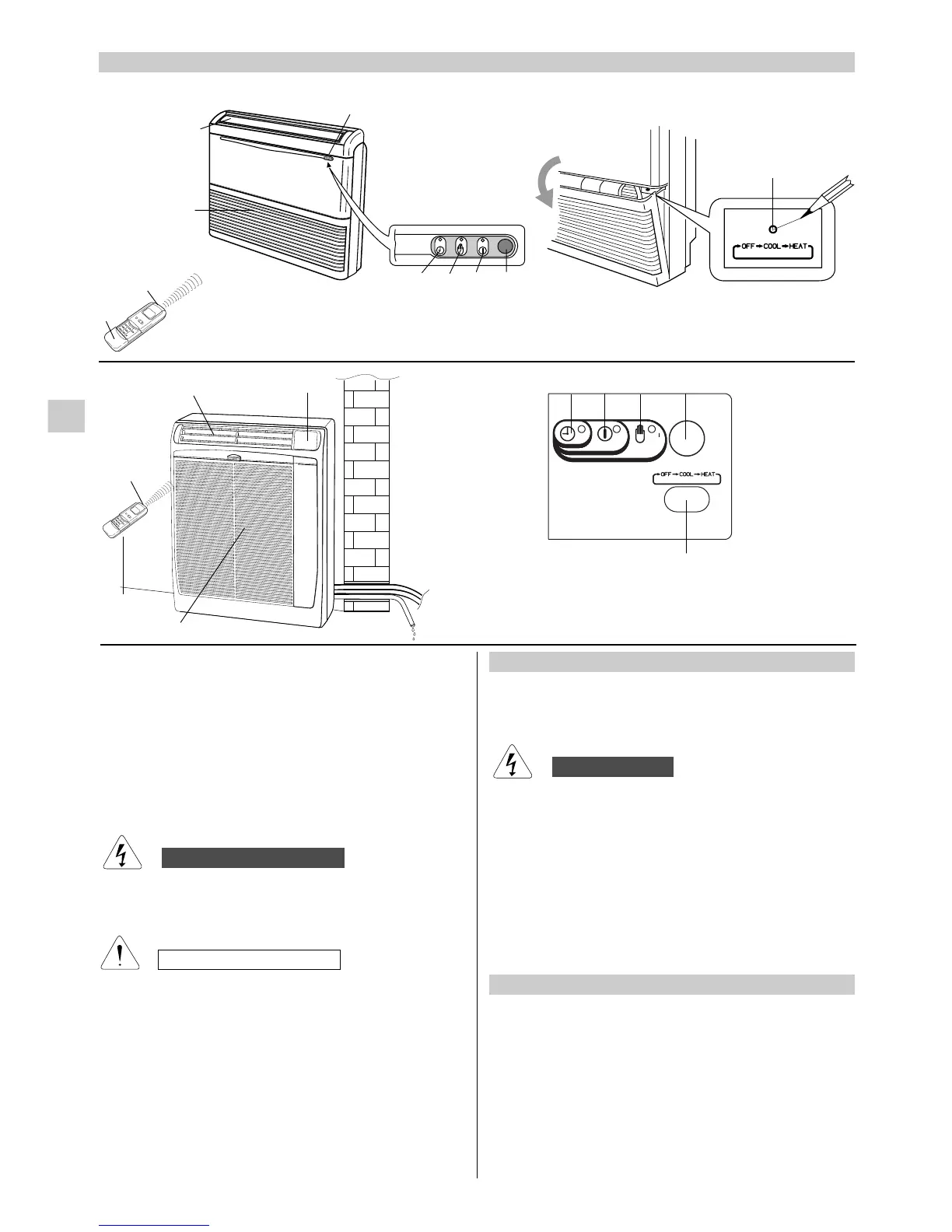

NOMENCLATURA DAS PEÇAS E SELECTOR DE OPERAÇÃO
UNIDADE INTERIOR
1. Unidade de controle remoto.
2. Sensor de temperatura: Este sensor indica a temperatura
próxima à unidade de controle remoto. O ajuste da temperatura
do condicionador é feito a partir desta temperatura.
3. Saída de ar: O ar condicionado sai do aparelho através da
saida de ar.
4. Entrada de ar: O ar do ambiente é aspirado e passa através
do filtro que retem a poeira.
5. Receptor do Controle Remoto: Esta secção recebe os sinais
infra-vermelhos emitidos pelo controle remoto (transmissor).
6. Selector de operação (sem a unidade de controle remoto):
Pressione o botão para selecionar os modos de operação
OFF, COOL e HEAT.
7. Lâmpada OPERATION: Esta lâmpada acende-se quando o
sistema está em funcionamento.
Lampeja uma vez para avisar que o sinal do controle remoto
foi recebido e memorizado. Lampeja seguidamente durante
as funções de proteção (descongelamento, etc.).
8. Lâmpada STANDBY: Esta lâmpada acende-se quando o
condicionador está conectado à corrente e está pronto para
receber o sinal pelo controle remoto.
9. Lâmpada TIMER: Esta lampada acende-se quando controlada
pelo timer ou pelo modo SLEEP.
9
8
75
5
3
4
2
1
6
4
1
3
5
9 87 5
6
2
A posição OFF não desliga o aparelho da alimentação motriz.
Para desligar o aparelho completamente, utilize o interruptor
da alimentação motriz.
ADVERTÊNCIA
PRECAUÇÃO
LOCALIZAÇÃO DA INSTALAÇÃO
●
Recomenda-se que este aparelho de ar condicionado seja
adequadamente instalado por um técnico de instalação
qualificado segundo as Instruções de Instalação fornecidas
com o aparelho.
●
Não coloque este aparelho de ar condicionado num local
com fumos ou gases inflamáveis, ou num local
extremamente húmido tal como uma serra.
●
Não coloque este aparelho de ar condicionado perto de
fontes de calor.
●
Não colocar a unidade interior em locais onde possa ser
atingido por água (tal como una lavanderia).
Evite:
Para proteger o aparelho de ar condicionado de alta corrosão, não
instale a unidade exterior onde possa ser atingida por água do mar
ou por água sulfurosa perto de termas, por exemplo.
ADVERTÊNCIA
REQUISITOS ELÉTRICOS
●
Antes da instalação, assegure-se que a voltagem da corrente
corresponda àquela indicada no aparelho de ar condicionado.
●
Todas as ligações devem estar de acordo com os requisitos
elétricos locais. Consulte o seu concessionário ou um eletricista
qualificado para maiores detalhes.
●
Cada unidade deve ser adequadamente ligada à terra mediante
um fio de terra.
●
Todas as ligações devem ser feitas por un eletricista
qualificado.
