ES - 2
MONTAJE

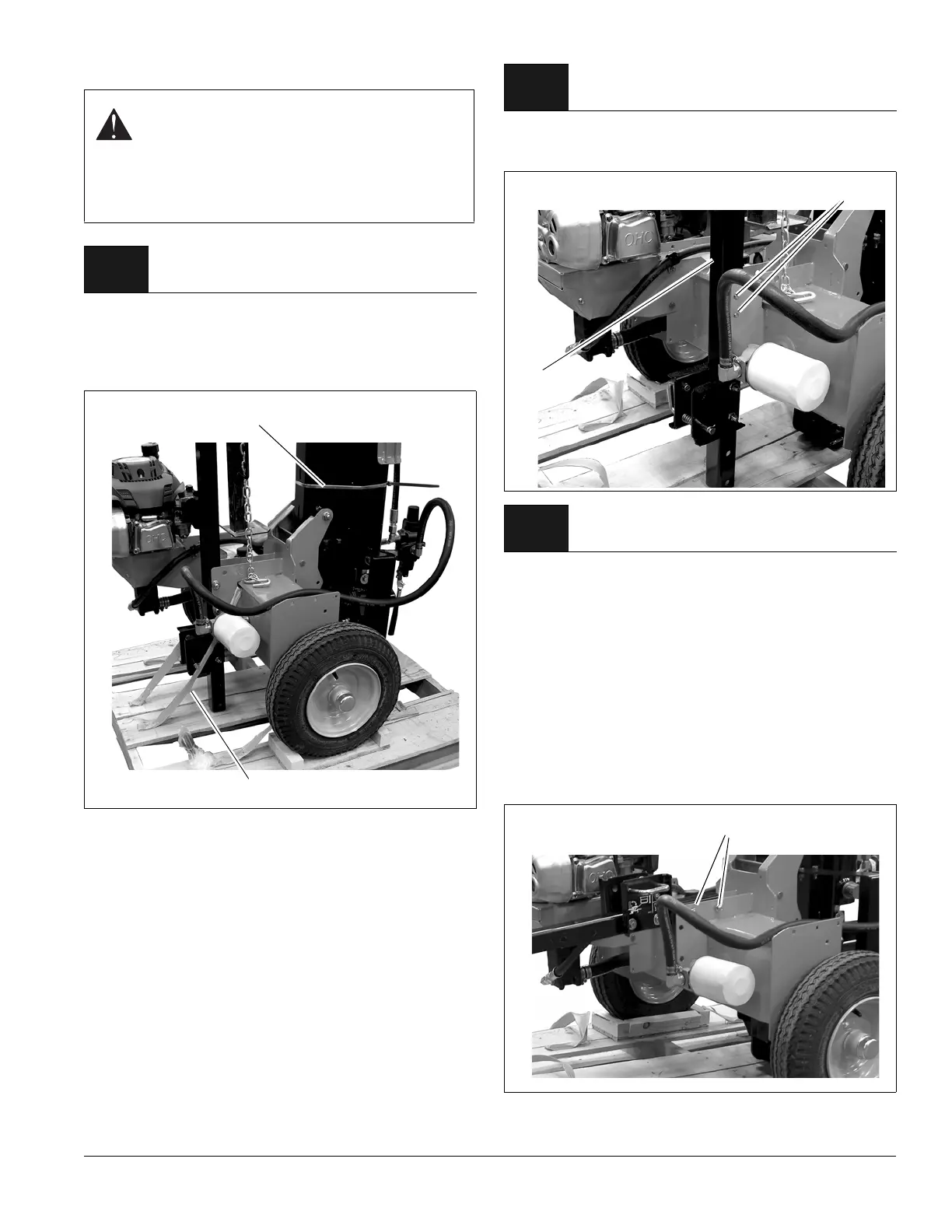

Quite la parte superior y los laterales del cajón.
Retire la bolsa de trasporte y corte las cintas que sujetan
la unidad a la base del cajón. NO corte las bridas que
sujetan el cilindro a la viga.
Sujete la barra de tiro (# 1). Afloje y retire las sujeciones
que sujetan la barra de tiro al bastidor.
a. Abata hacia abajo el soporte frontal (# 6)
y bloquéelo en posición con el pasador
de bloqueo (# 7).
b. Coloque la barra de tiro en el bastidor
y conéctela con cuatro pernos hexagonales
de 1/2 x 1" (1,3 x 2,5 cm) (# 2) y cuatro tuercas
hexagonales de 1/2" (1,3 cm) (# 3). Inserte
los pernos por la parte interna del bastidor,
colocando las tuercas hexagonales en la parte
externa. Antes de apretar, verifique que
los soportes frontales queden orientados
hacia abajo.
ADVERTENCIA: EVITE LAS LESIONES.
Antes de proceder, lea atentamente toda la
sección de Seguridad del Manual del usuario.
NO arranque el motor hasta que no se le pida
y hayan finalizado todas las operaciones
de montaje.
1.
NO cortar.
Corte las cintas.
2.
3.
