ES - 3

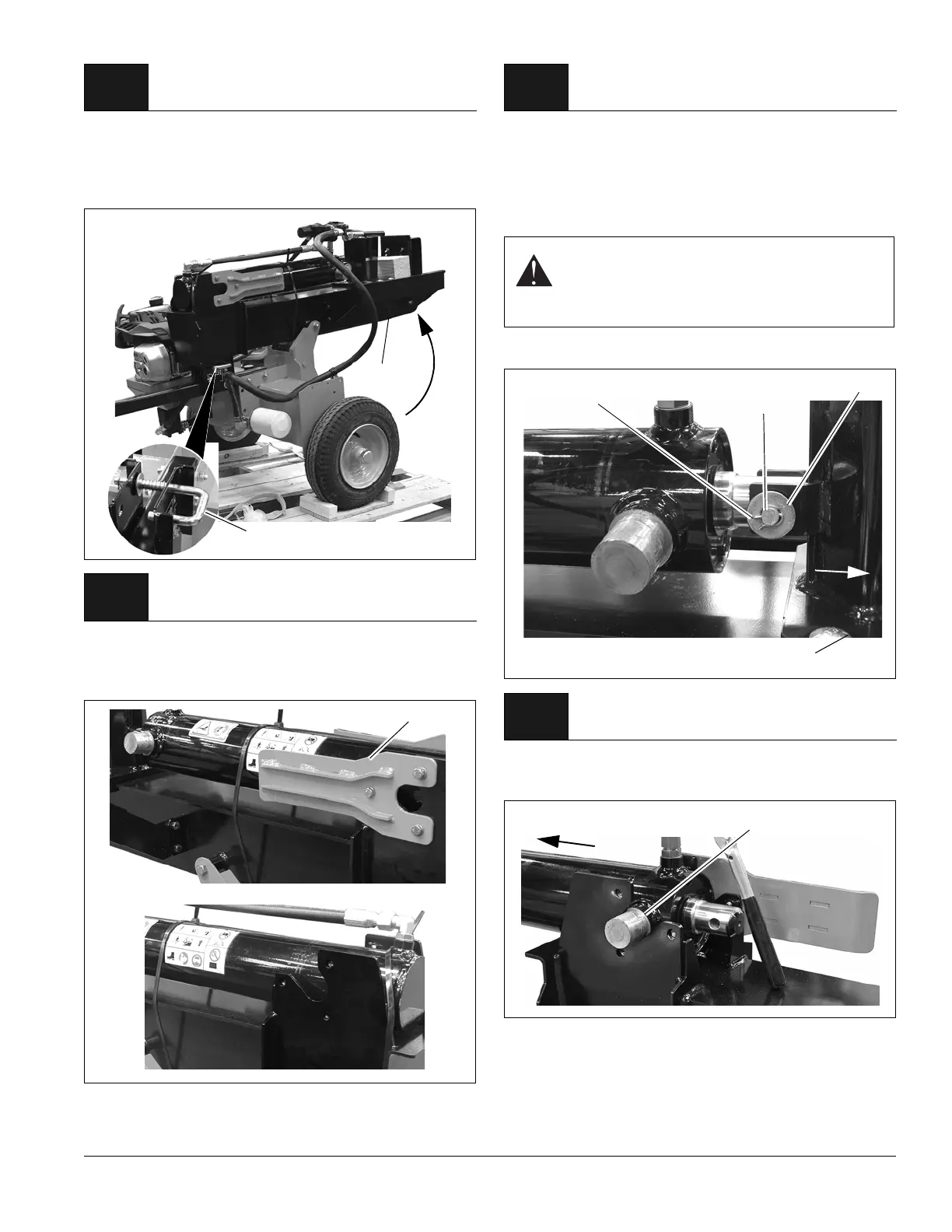

Asegúrese de que el bloqueo de la viga (# 14) se sitúe
en el orificio y gire la viga (# 11) en posición horizontal
hasta que se bloquee en posición. El bloqueo debe
hacer pleno contacto.
Saque los tres pernos hexagonales que sujetan la placa
eyectora (# 13) de cada lado y desmonte las placas
eyectoras. Guárdelas para la instalación.
a. Quite la horquilla, la arandela y el pasador
de horquilla que sujetan la cuña (# 10) al cilindro
hidráulico. Conservar para su montaje.
b. Retire hacia un lado la cuña del cilindro
hidráulico.
c. Corte las bridas que sujetan el cilindro a la viga.
Coloque el cilindro hidráulico en los estribos de la viga
y monte una placa eyectora.
4.
5.
6.
PRECAUCIÓN: ¡Evite lesiones! Mantenga
las manos y los dedos alejados. El conjunto
del cilindro caerá ligeramente cuando
se retira el pasador de horquilla.
7.
Coloque el cilindro en los estribos.
