2.2.d. Modèles sur socle STAB
Cet appareil est muni d’un socle. Il est fixé d’usine
sur l’appareil. Veillez à placer cet appareil sur une
surface de sol parfaitement plane et de niveau.

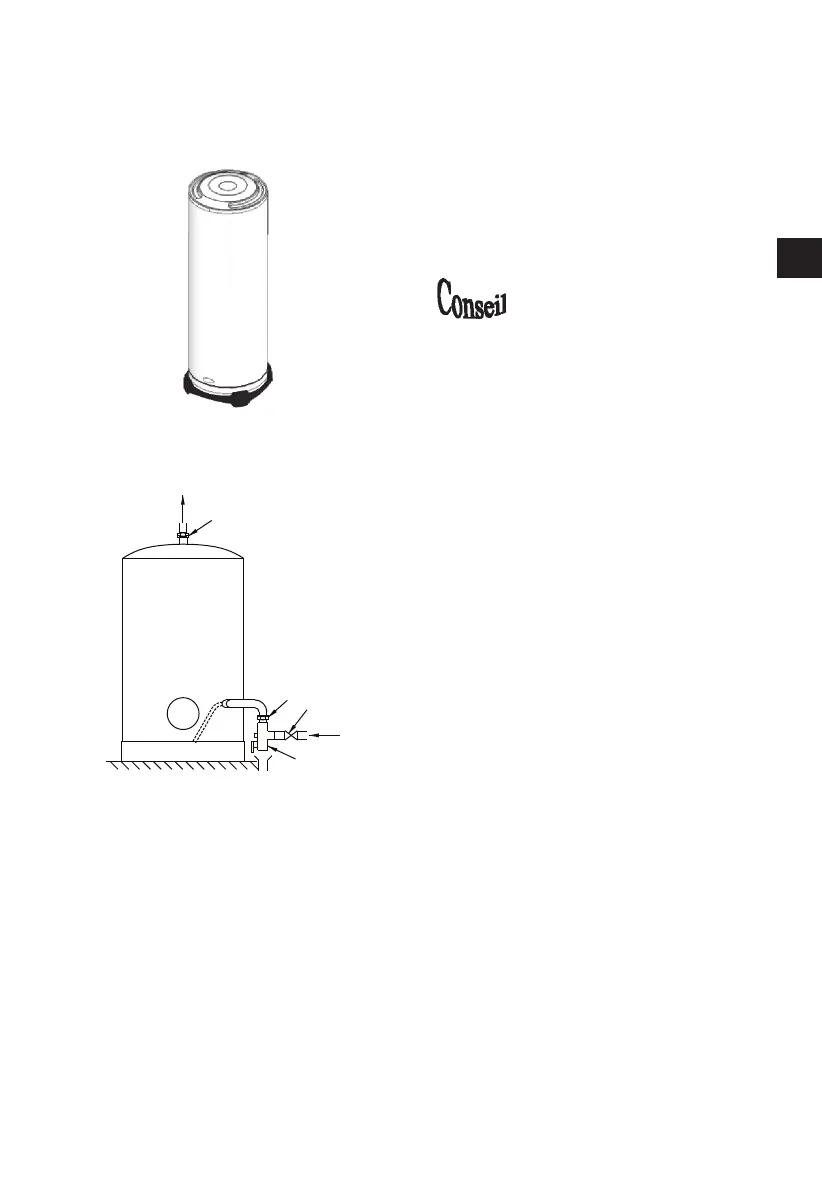

Figure 11 - Modèle stable sur socle
Figure 12 - Modèle stable sur socle
3.Raccordement hydraulique
1. La pression de service est indiquée sur la
plaque signalétique du chauffe-eau (voir chauffe-
eau).
2. Le chauffe-eau doit obligatoirement être
monté avec un groupe de sécurité, conforme aux
normes nationales en vigueur, raccordé au tube
eau froide. Nous préconisons des groupes du type
à membrane.
Le groupe de sécurité doit être monté
le plus près possible de l’entrée d’eau
froide du chauffe-eau et LE PASSAGE
DE L’EAU NE DOIT JAMAIS ETRE
ENTRAVE par quelque accessoire que
ce soit. Si pour des raisons techniques
le groupe ne peut être installé en lien
direct avec l’entrée d’eau froide (max
50 cm), la liaison installée doit être
rigide. Dans tous les cas cette liason
doit être réalisée avec un matériau
résistant à des températures et à des
pressions supérieures ou égales à 7
bars.
La sortie de vidange du groupe de
sécurité ne doit jamais être obstruée et
doit être raccordée, par l’intermédiaire
d’un entonnoir permettant une garde
d’air de 20 mm minimum ouvert à l’air
libre, à une tuyauterie d’évacuation
verticale d’un diamètre au moins
égal à la tuyauterie de raccordement
de l’appareil. Cette tuyauterie doit
être installée dans une ambiance
maintenue hors gel et en pente vers
le bas.
3. Le raccordement d’un chauffe-eau à une
canalisation en cuivre doit obligatoirement
être effectué par l’intermédiaire d’un raccord
diélectrique. Ces raccords diélectriques sont
disponibles en option ou de série selon le
modèle.
Si vous disposez d’un seul raccord diélectrique,
montez-le impérativement sur la sortie eau chau-
de !
4. Lorsque la pression d’arrivée du réseau est
supérieure à 4,5 bars, il est nécessaire d’installer
un réducteur de pression en amont du groupe de
sécurité.
5. Dans le cas d’installations hydrauliques
équipées :
➢ de tuyaux de faible dimensionnement,
➢ de robinets à plaquette céramique / robinets
mitigeur,
Il est nécessaire d’installer le plus près possible
des robinets un dispositif «ANTIBELIER» ou un
vase d’expansion sanitaire adapté à l’installation.
6. Afin d’éviter tout risque de brûlures, utilisez
des mitigeurs adéquats de manière à ce que la
température ne dépasse pas 50°C aux points de
puisages et 60°C dans la cuisine. (En France,
cette utilisation est une obligation légale).
A : Sortie eau chaude / B : Entrée eau froide / C : Groupe de sécurité / D : Robinet d’arrêt / E : Manchons diélectriques
