Zulässige Bereiche zur Befestigung der
Warmwasserspeicher
Die mit Niederspannung gespeisten, mit
Festanschluss versehenen Warmwassergeräte
sind innerhalb des Gehäuse-Volumens (A)
erlaubt, vorausgesetzt sie verfügen über einen
Schutzgrad der zumindest dem Schutzgrad IP 25
(IP 24 für Frankreich) entspricht.
Symbol:
Innerhalb des Schutzvolumens (B) sind nur die mit
Festanschluss versehenen Warmwasserspeicher
erlaubt, die über einen Schutzgrad verfügen, der
zumindest dem Schutzgrad IP 24 entspricht
Symbol:
2.Installation des Produkts
2.1. Erforderliches Material
2.1.a.Erforderliche Geräte und Materialien
➢ Wenn die Wand das Gewicht des
Warmwasserspeichers nicht tragen kann :
einen Träger oder einen Bausatz zur Befestigung
an der Decke.
➢ Wenn ein horizontales Gerät an der Wand oder
an der Decke befestigt werden soll einen Satz
Befestigungsriemen.
➢ Zur Abdichtung: Dichtungshanf/-flachs und
Paste oder Dichtung für Schraubanschlüsse, die
dem Gerät entsprechen.
➢ Wasserwaage
Wenn der Warmwasserspeicher mit
Befestigungsbügeln ausgestattet ist:
➢ Für jeden Befestigungsbügel 2 Dübel
und zwei Schrauben für Bichromat-Beton oder 2
Schrauben des Typs Fischer M10, M12 oder M14.
➢ Erforderliches Bohrmaterial für Bohrungen des
Durchmessers M10, M12 oder M14.
➢ Momentenschlüssel
➢ Schraubenmuttern des Durchmessers M10,
M12 oder M14.
➢ Unterlegscheiben des Durchmessers M10,
M12 oder M14.
2.1.b.Zubehör
Unabdingbares Zubehör:
➢ Sicherheitsaggregat (geeignet für das Gerät)
➢ Dielektrische Anschlüsse
➢ Wenn der Wasserdruck 4,5 bar übersteigt
ein Druckminderer.
Sonstiges:
➢ Sperrventil
➢ Brauchwasser-Ausdehnungsgefäß
➢ Mischer zur Vermeidung von
Verbrennungsgefahr, um sicherzustellen, dass die
Wassertemperatur an den Zapfstellen 50°C, und
in der Küche 60°C nicht übersteigt (in Frankreich
handelt es sich hierbei um eine gesetzliche
Vorschrift).
2.2. Montage
2.2.a.Allgemeine Hinweise zu den
Befestigungsbügeln
Wandbefestigung des Tragbügels (der Tragbügel)
an einer Tragmauer mittels entsprechenden
Verankerungsbolzen des Durchmessers von
10 mm und flachen Unterlegscheiben aus Stahl
mit Außendurchmesser von mindestens 24
mm – max. 30 mm.
WICHTIG: STELLEN SIE BITTE SICHER,
DASS DIE SCHRAUBENMUTTER
ORDNUNGSGEMÄSS ANGEZOGEN WURDE.

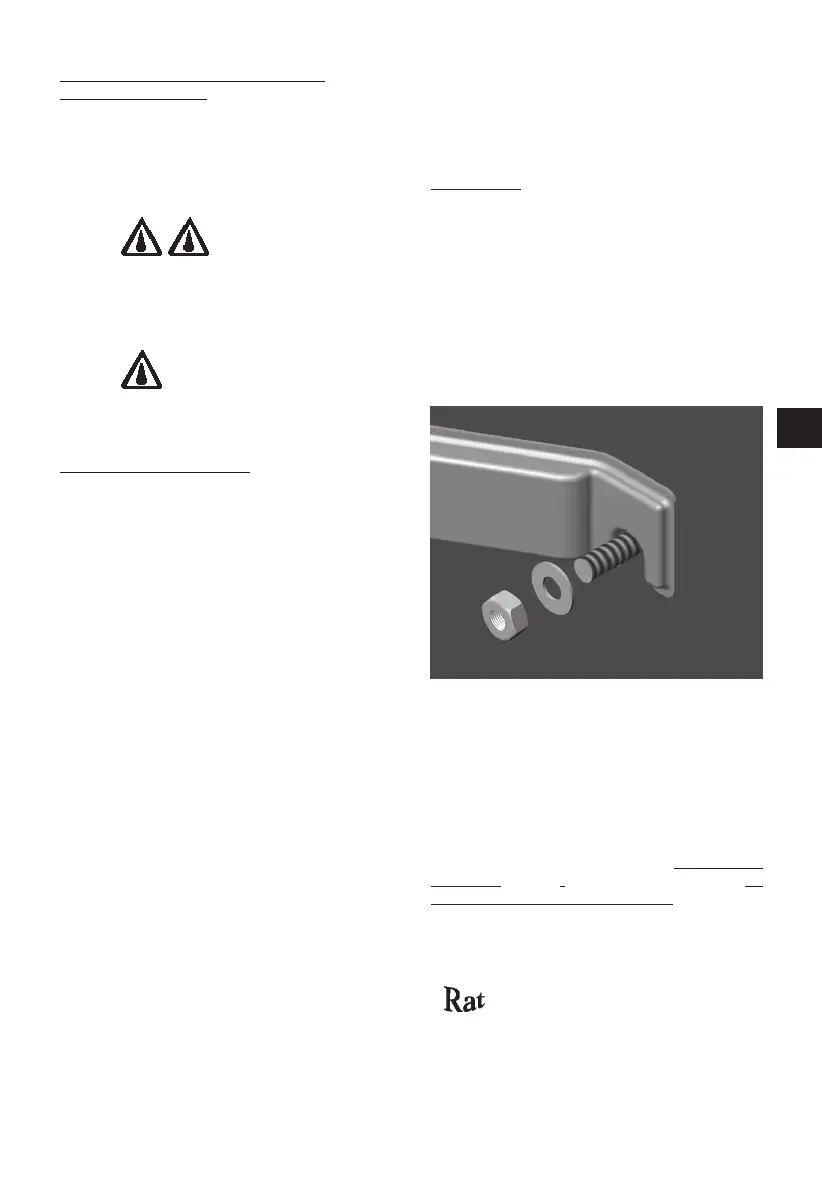

Abbildung 5 - Installationswerte
2.2.b.Vertikales Wandgerät VERT
Installieren Sie das Gerät in einem Abstand von
mindestens 50 cm vom Boden und mindestens 5
cm von der Decke um Wartungsmaßnahmen zu
ermöglichen. (Abbildung 6)
Dieses Gerät kann auch an einem Träger
(Optional) installiert werden, jedoch muss es auf
jeden Fall mit dem oberen Befestigungsbügel an
einer Tragmauer befestigt werden.
Stellen Sie sicher, dass der installierte Träger für
das entsprechende Warmwasserspeicher-Modell
und den Durchmesser geeignet ist,
und korrekt montiert und installiert
wurde. Wir empfehlen einen Träger zu
verwenden, der mit den von diesem
Hersteller entworfenen Produkten
kompatibel ist.
