17
product descriptiondescrierea produsului

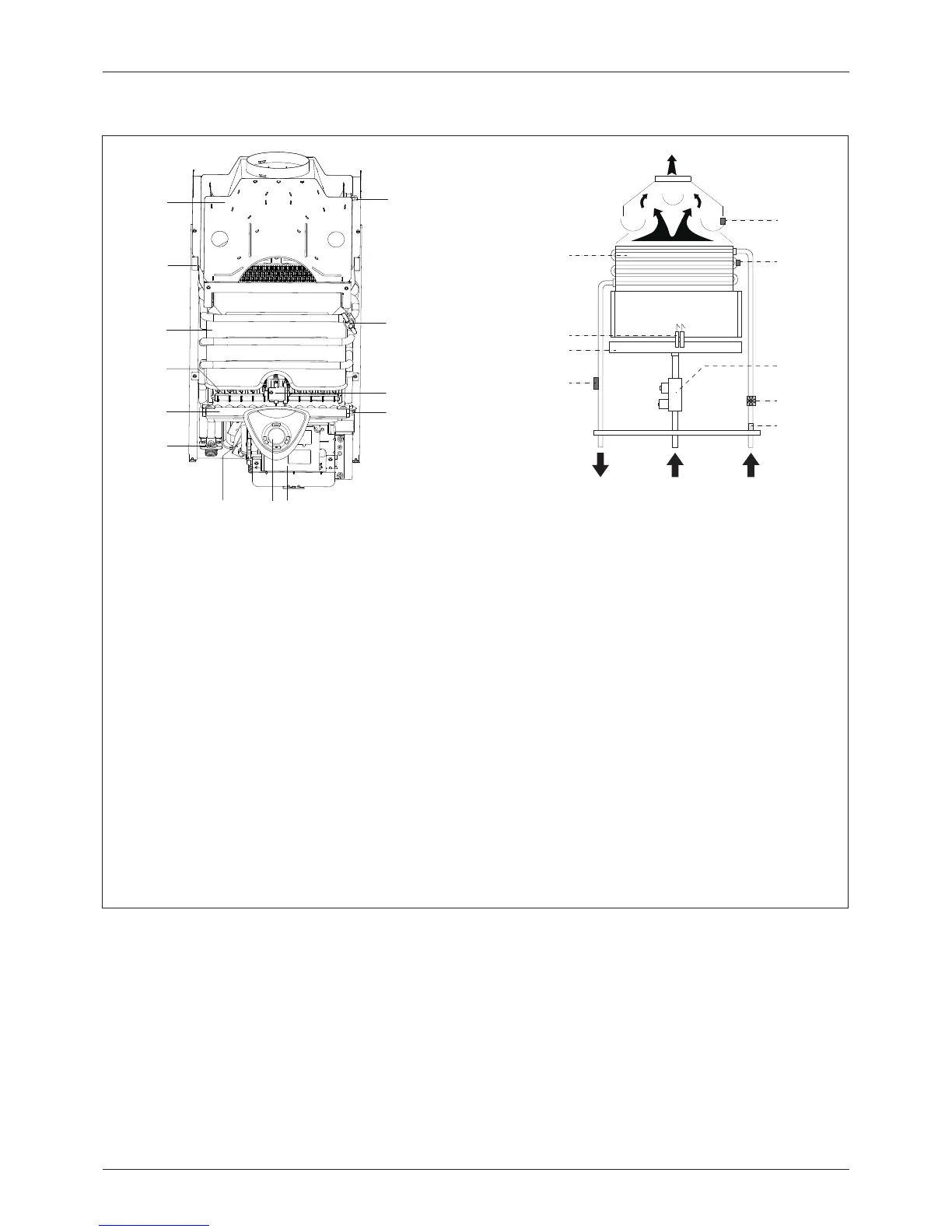

Overall view
Water circuit diagram
B. Hot water outler 1/2”
C. Ingresso Gas 1/2”
D. Cold water inlet 1/2”
Legend:
1. Combustion Hood
2. Frame
3. Heat exchanger
4. Burner
5. Gas collector
6. Hot water temperature sensor
7. Gas valve
8. Control pannel
9. P. C. B . b ox
11. Ignition P.C.B.
12. Water flow switch
13. Ignition and detection electrode
14. Overheat thermostat
15. Fume sensor
16. Cold water inlet filter
1
2
3
4
5
6
7 8 9
12
13
14
15
B
C
D
3
13
4
6
16
7
14
15
12
Vedere generală
Diagramă circuit de apă
Legendă:
1. Nişă combustie
2. Cadru
3. Schimbător de căldură
4. Arzător
5. Colector de gaz
6. Senzor de temperatură apă caldă
7. Robinet gaz
8. Panou de control
9. Cutie P.C.B.
11. P.C.B. aprindere
12. Comutator debit de apă
13. Electrod aprindere şi detectare
14. Termostat supra-încălzire
15. Senzor fum
16. Filtru intrare apă rece
B. Ieşire apă caldă 1/2”
C. Intrări gaz 1/2”
D. Intrare apă rece 1/2”
