Ariston FAST R X ONM 11 - Schema Electrică; Schemat Elektryczny

/ 49
INSTALACYJNEINSTALARE
Butonul ON / OFF Przycisk ON / OFF
LED Dioda LED
Placa electronica de aprindere Iskrownik
Termostat supratemperatură apa Termostat przegrzewu Termostat supratemperatură fum Termostat spalin
Baterii Baterie
Valva gaz-apă Zawór gazowy/wody
Electrod de relevare flacara (ionizare) Electroda jonizacyjna
Bk
HV1
output ≥ 12KV
input = 3V
HV2 S
Bk- Bk+
Yel
Yel Yel
Gry
Gry
Rd
Wh
Gr Bk
Bk Bk Bk Bk

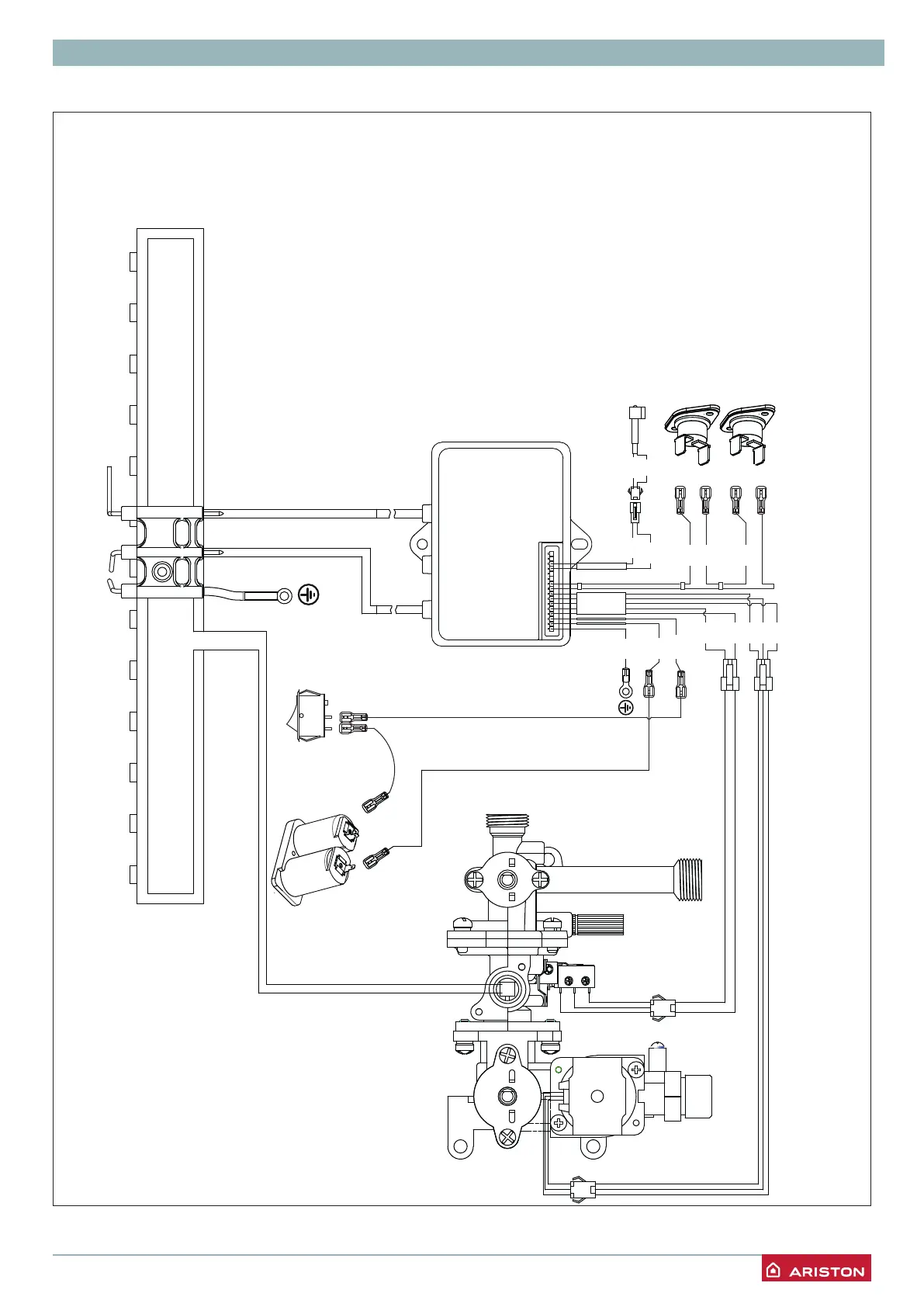

Schema electrică
Schemat elektryczny
