13
Installation
Branchement
Il faut préalablement vérifier, au compteur, les conditions
de délivrance de l’énergie électrique disponible (nombre
de phases - tension - puissance maximum nécessaire)
afin qu’elles soient compatibles avec les besoins de
l’appareil Ariston à brancher.
Les fours Ariston peuvent s’adapter aux installations
électriques suivantes:
Vous pouvez raccorder votre four à l’installation électrique
par l’intermédiaire d’un boîtier de connexion. Reportez-
vous au tableau ci-dessus pour les sections minimales
de fils et le calibrage des éléments de protection en
fonction du branchement.
Si l’installation est réalisée avec un boîtier de connexion,
un dispositif de coupure omnipolaire - dont l’écartement
minimum entre contacts doit être d’au moins 3 mm - doit
être installé en amont du branchement de l’appareil.
Nous vous conseillons de prévoir un câble de raccordement
suffisamment long afin de pouvoir désencastrer le four pour
les éventuelles opérations de maintenance (n’utiliser que
des câbles de qualité HAR - H 05 - RRF munis d’une prise
de courant conforme à la réglementation en vigueur dans le
pays où est installé l’appareil).
La prise de courant doit être accessible.
Avant toute intervention, y compris pour le
remplacement de la lampe, veillez à déconnecter
l’appareil.

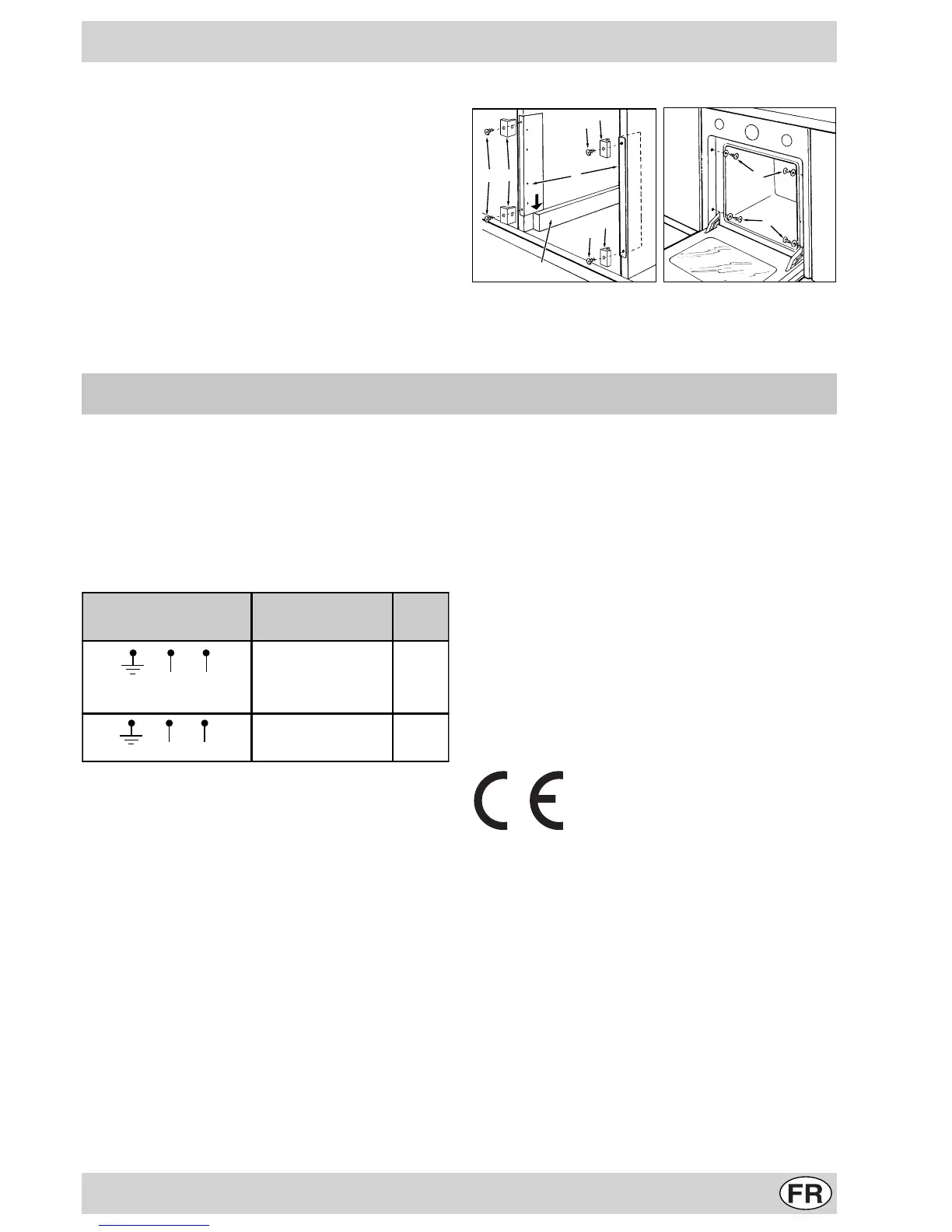

Encastrement FC 97 P (figure ci-contre)
1. Positionnez les pattes "A" de manière à ce qu'elles buttent
contre les cales support "B" du four.
2. Positionnez les taquets "C" contre les pattes "A". Attention
à l'épaisseur des joues du meuble :
• si elle est de 16 mm : montez le taquet de manière à ce
que le chiffre 16 indiqué sur ce dernier soit tourné vers
vous ;
• si elle est de 18 mm : montez le taquet côté dépourvu
d'indication tourné vers vous ,
• si elle est de 20 mm : ne montez pas le taquet.
3. Fixez les pattes et les taquets en bordure de la joue du
meuble à l'aide des vis "D".
4. Fixez le four au meuble à l'aide des vis et des rondelles
plastique "E".
D
A
B
D
D
16
16
16
16
C
C
C
E
E
Branchement électrique
Branchements électriques
Tension
Fréquence
Fusible
Section
FR-AT-BE-DE-GP-ES-IE-IL-IS-IT-DK
LU-RE-FI-GB-GR-PT-SE-MA-NZ-NL
230 V-1+N ~ 50 Hz
CY-MT-AU-NZ-KW
240 V-1+N ~ 50 Hz
16 A
1,5 mm²
FR-BE-NO
230 V-2 ~ 50 Hz
16 A
1,5 mm²
Appareil en conformité CE suivant directives :
DBT 73/23 CEE modifiée par la directive 93/68/CEE
CEM 89/336/CEE modifiée par les directives 92/31/CEE
et 93/68/CEE
Dimensions utiles du four :
largeur 43,5 cm
profondeur 40,0 cm
hauteur 32,0 cm
Volume utile du four :
54 litres
Tension et fréquence d'alimentation :
230V~50Hz : 2800 W
240V~50Hz : 3050 W
Il y a danger à mettre l’appareil en service sans relier sa
masse à la terre.
Important: Après raccordement de l’appareil au câble
souple, resserrer toutes les vis du bornier de raccordement.
LN
L1L2
